Smart String ESS der Serie LUNA2000-2.0MWH und
1.0MWH
Benutzerhandbuch
2.6.2 Überwachungssystem
2.6.2.1 Zentrale Überwachungseinheit (CMU)
Erscheinungsbild

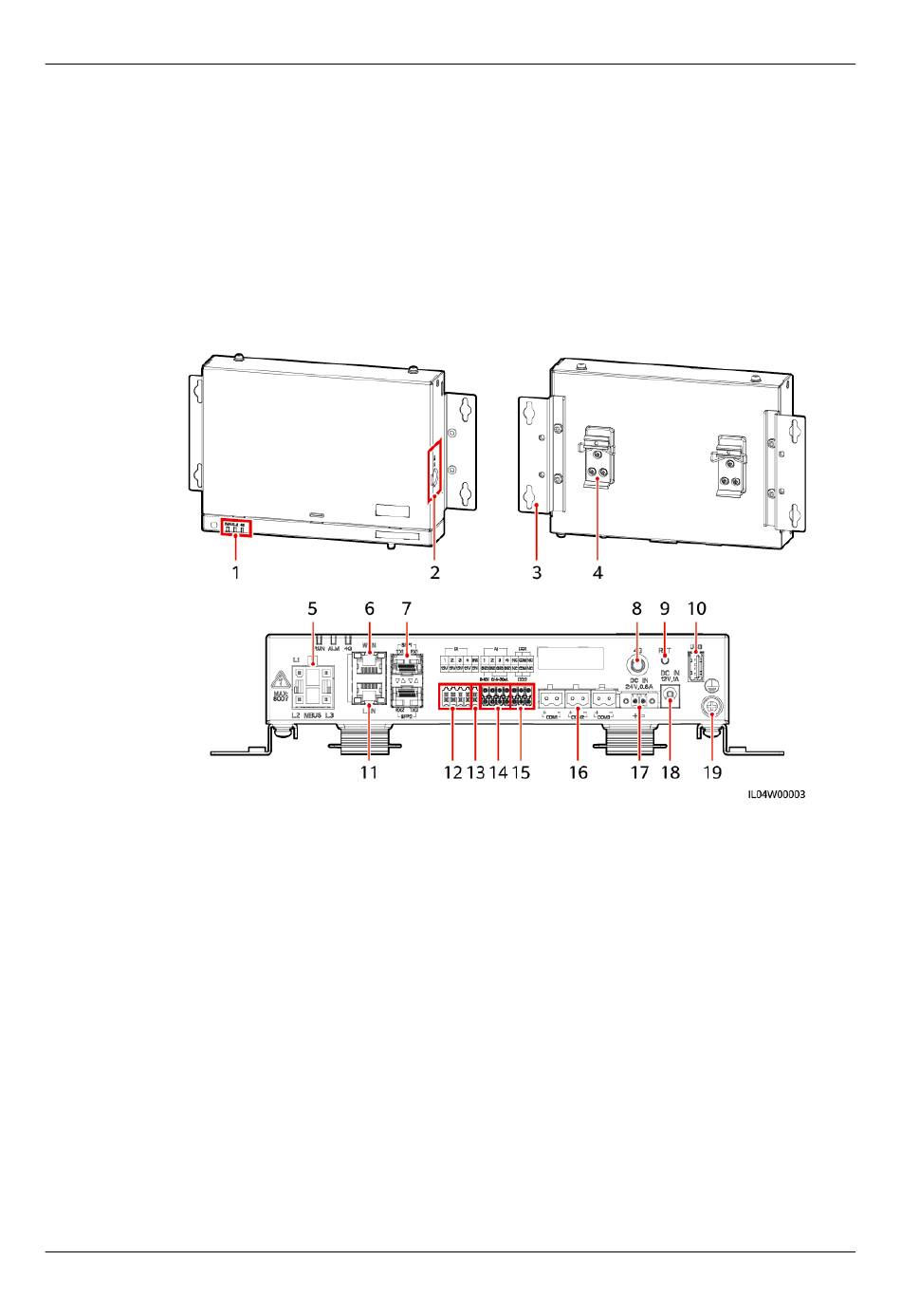

Abbildung 2-31 Erscheinungsbild
(1) LED-Anzeigen
(4) Tragschienenhalterung
(7) SFP-Anschluss
(10) USB-Anschluss
(13) 12-V-
Ausgangsleistungsanschluss
(16) COM-Anschluss
(19) Schutzerdungspunkt
Ausgabe 11 (2025-02-10)
(2) SIM-Kartensteckplatz
(5) MBUS-Anschluss (reserviert)
(8) 4G-Antennenanschluss
(reserviert)
(11) GE-Anschluss (LAN)
(14) AI-Anschluss
(17) 24-V-
Eingangsleistungsanschluss
-
Copyright © Huawei Technologies Co., Ltd.
2 Überblick
(3) Montagelasche
(6) GE-Anschluss (WAN)
(9) RST-Taste
(12) DI-Anschluss
(15) DO-Anschluss
(18) 12-V-
Eingangsleistungsanschluss
-
59
