Smart String ESS der Serie LUNA2000-2.0MWH und
1.0MWH
Benutzerhandbuch

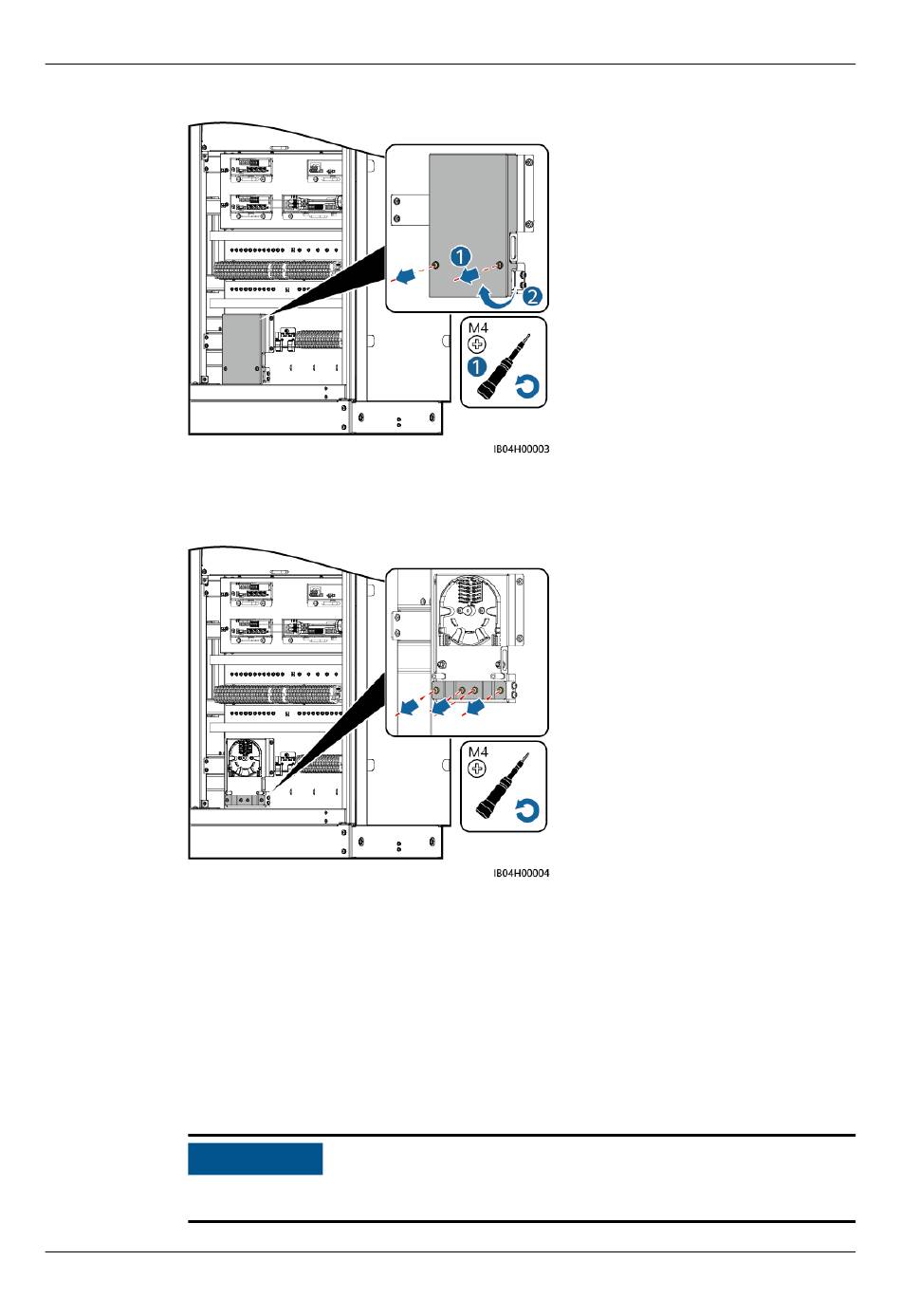

Abbildung 6-41 Entfernen der externen mechanischen Teile
Schritt 4 Entfernen Sie das Befestigungselement des Glasfaserkabels.
Abbildung 6-42 Entfernen eines Befestigungselements
Schritt 5 Verbinden Sie ein Ende des optischen Jumpers mit dem Glasfaseradapter.
Schritt 6 Verlegen Sie das andere Ende des optischen Jumpers durch das Kabelloch an der Seite des
ATB und schließen Sie dann das Kabel an den ATB an.
Schritt 7 Schließen Sie das periphere Glasfaserkabel an den ATB an, spleißen Sie das Glasfaserkabel
und den optischen Jumper und wickeln Sie das gespleißte Kabel um die Glasfaserspule im
ATB.
Schritt 8 Installieren Sie ein optisches Modul auf dem CMU-Panel und verbinden Sie ein Ende des
optischen Jumpers mit dem optischen Modul und das andere Ende mit dem Glasfaseradapter.
Glasfasern dürfen nur von Fachleuten gespleißt werden.
Ausgabe 11 (2025-02-10)
HINWEIS
Copyright © Huawei Technologies Co., Ltd.
6 Installieren von Kabeln
177
