Smart String ESS der Serie LUNA2000-2.0MWH und
1.0MWH
Benutzerhandbuch

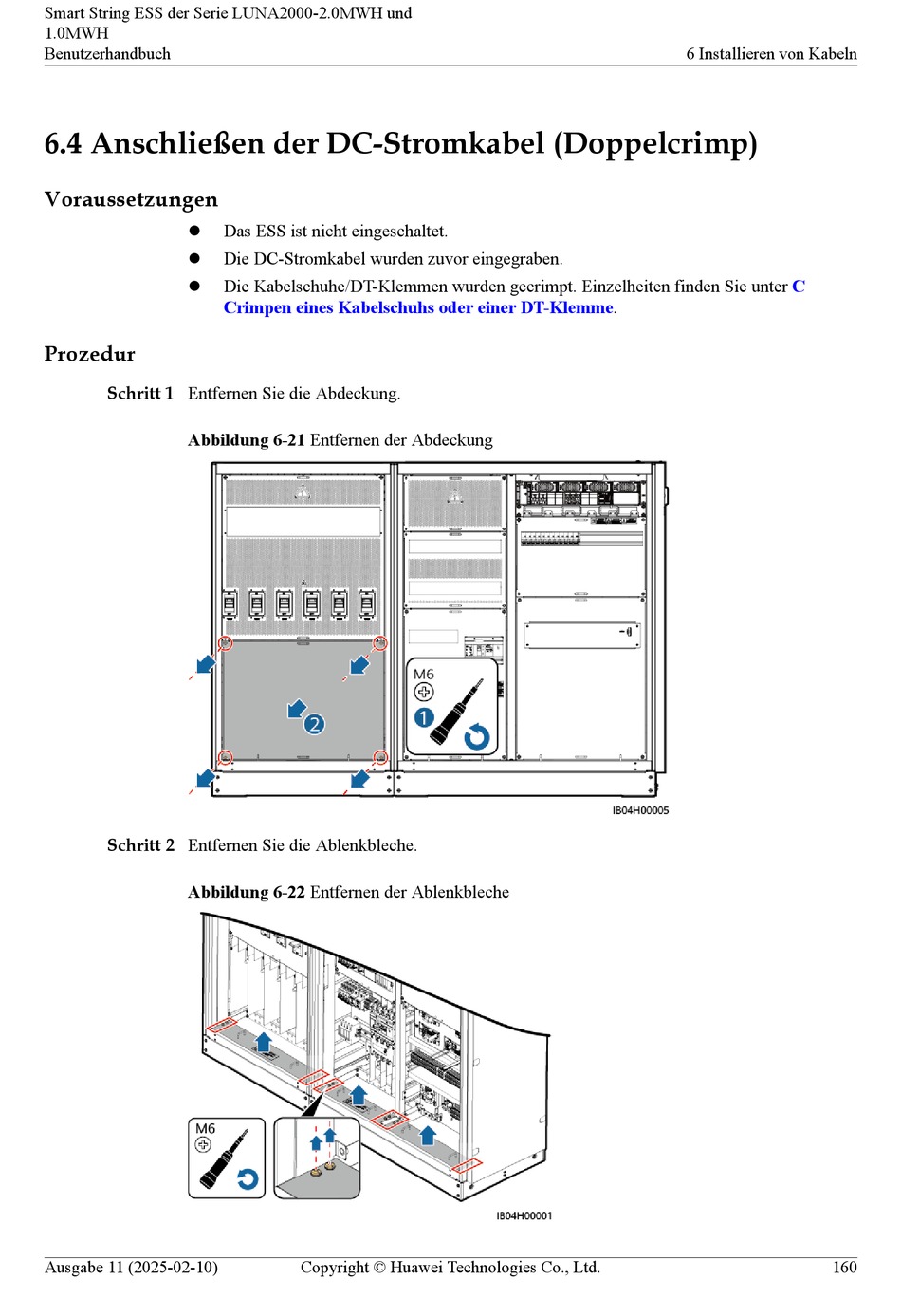

6.4 Anschließen der DC-Stromkabel (Doppelcrimp)
Voraussetzungen
l
l
l
Prozedur
Schritt 1 Entfernen Sie die Abdeckung.
Abbildung 6-21 Entfernen der Abdeckung
Schritt 2 Entfernen Sie die Ablenkbleche.
Abbildung 6-22 Entfernen der Ablenkbleche
Ausgabe 11 (2025-02-10)
Das ESS ist nicht eingeschaltet.
Die DC-Stromkabel wurden zuvor eingegraben.
Die Kabelschuhe/DT-Klemmen wurden gecrimpt. Einzelheiten finden Sie unter
Crimpen eines Kabelschuhs oder einer
Copyright © Huawei Technologies Co., Ltd.
6 Installieren von Kabeln
DT-Klemme.
C
160
