Smart String ESS der Serie LUNA2000-2.0MWH und
1.0MWH
Benutzerhandbuch

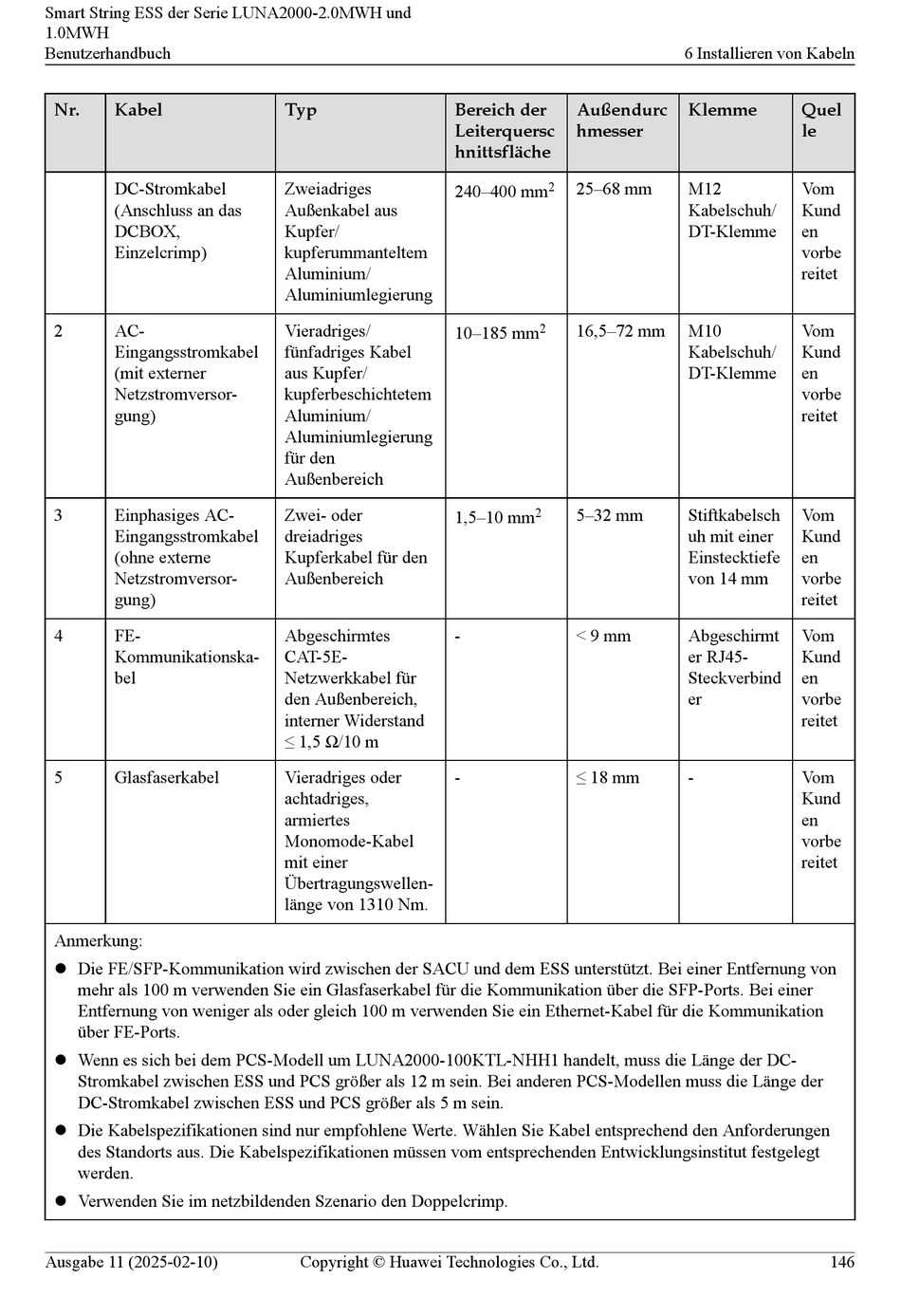

Nr. Kabel
DC-Stromkabel
(Anschluss an das
DCBOX,
Einzelcrimp)
2 AC-
Eingangsstromkabel
(mit externer
Netzstromversor-
gung)
3 Einphasiges AC-
Eingangsstromkabel
(ohne externe
Netzstromversor-
gung)
4 FE-
Kommunikationska-
bel
5 Glasfaserkabel
Anmerkung:
l Die FE/SFP-Kommunikation wird zwischen der SACU und dem ESS unterstützt. Bei einer Entfernung von
mehr als 100 m verwenden Sie ein Glasfaserkabel für die Kommunikation über die SFP-Ports. Bei einer
Entfernung von weniger als oder gleich 100 m verwenden Sie ein Ethernet-Kabel für die Kommunikation
über FE-Ports.
l Wenn es sich bei dem PCS-Modell um LUNA2000-100KTL-NHH1 handelt, muss die Länge der DC-
Stromkabel zwischen ESS und PCS größer als 12 m sein. Bei anderen PCS-Modellen muss die Länge der
DC-Stromkabel zwischen ESS und PCS größer als 5 m sein.
l Die Kabelspezifikationen sind nur empfohlene Werte. Wählen Sie Kabel entsprechend den Anforderungen
des Standorts aus. Die Kabelspezifikationen müssen vom entsprechenden Entwicklungsinstitut festgelegt
werden.
l Verwenden Sie im netzbildenden Szenario den Doppelcrimp.
Ausgabe 11 (2025-02-10)
Typ Bereich der
Leiterquersc
hnittsfläche
Zweiadriges
240–400 mm
Außenkabel aus
Kupfer/
kupferummanteltem
Aluminium/
Aluminiumlegierung
Vieradriges/
10–185 mm
fünfadriges Kabel
aus Kupfer/
kupferbeschichtetem
Aluminium/
Aluminiumlegierung
für den
Außenbereich
Zwei- oder
1,5–10 mm
dreiadriges
Kupferkabel für den
Außenbereich
Abgeschirmtes -
CAT-5E-
Netzwerkkabel für
den Außenbereich,
interner Widerstand
≤ 1,5 Ω/10 m
Vieradriges oder -
achtadriges,
armiertes
Monomode-Kabel
mit einer
Übertragungswellen-
länge von 1310 Nm.
Copyright © Huawei Technologies Co., Ltd.
6 Installieren von Kabeln
Außendurc Klemme
hmesser
25–68 mm M12
2
Kabelschuh/
DT-Klemme
16,5–72 mm M10
2
Kabelschuh/
DT-Klemme
5–32 mm Stiftkabelsch
2
uh mit einer
Einstecktiefe
von 14 mm
< 9 mm Abgeschirmt
er RJ45-
Steckverbind
er
≤ 18 mm -
Quel
le
Vom
Kund
en
vorbe
reitet
Vom
Kund
en
vorbe
reitet
Vom
Kund
en
vorbe
reitet
Vom
Kund
en
vorbe
reitet
Vom
Kund
en
vorbe
reitet
