Pattfield Ergo Tools PE-115 WS Bersetzung Der Orginalbetriebsanleitung Seite 23

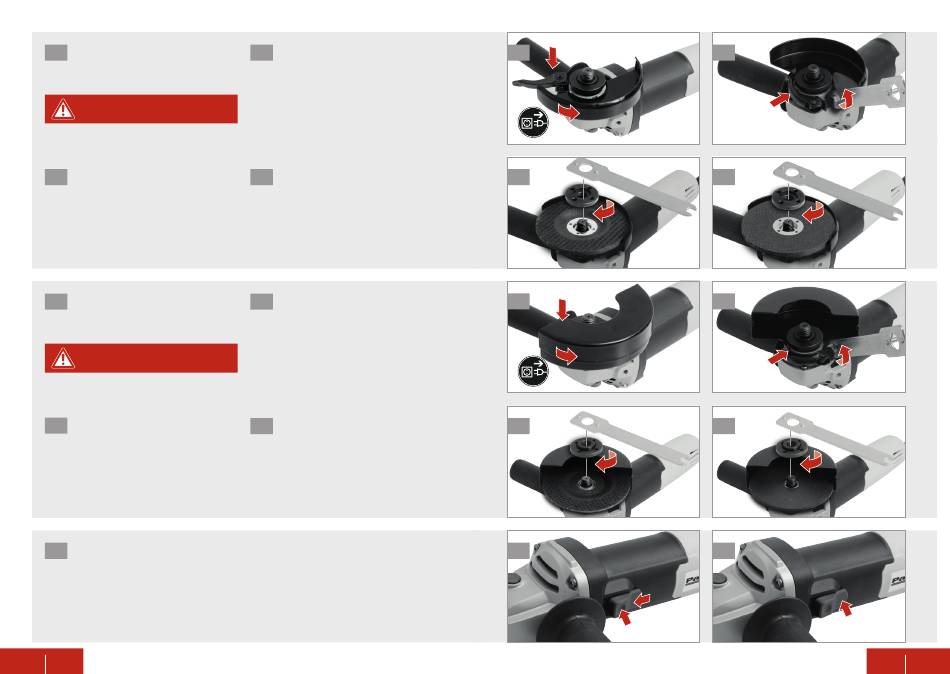

SMERIGLIATURA
1 Fissare il carter per smerigliatura
all'attrezzo ed allinearlo in modo che
l'operatore sia protetto della scintille.
Attenzione! Assicurarsi che l'at-
trezzo sia spento e scollegato.
DISCO DI MOLATURA AVVALLATO
3a Montare il disco con il suo centro rial-
zato rivolto verso l'attrezzo. Installare la
flangia esterna 5 con il lato più picco-
lo rivolto verso il disco di molatura.
Serrare la flangia esterna 5 con la chia-
ve inglese mentre viene premuto il pul-
sante di bloccaggio dell'albero 3.
TAGLIO
1 Fissare il carter per taglio 2 all'attrezzo
ed allinearlo in modo che l'operatore
sia protetto della scintille.
Attenzione! Assicurarsi che l'at-
trezzo sia spento e scollegato.
DISCO TRONCATORE AVVALLATO
3a Installare il disco con il suo centro sol-
levato rivolto verso la macchina e il
lato più grande della flangia esterna
rivolto verso il disco troncatore. Serrare
la flangia esterna 5 con la chiave ingle-
se mentre viene premuto il pulsante di
bloccaggio dell'albero 3.
ON / OFF
1 Per accendere l'attrezzo spingere in
avanti il tasto on / off 7. L'interruttore on
/ off 7 si blocca in posizione premendo
sua parte superiore.
44 IT
1 2 Chiudere la leva di rilascio del carter.
Fissare saldamente il carter per smeri-
gliatura 1 utilizzando la chiave inglese.
DISCO DI MOLATURA DRITTO
3b Installare il disco di molatura con il lato
più piccolo della flangia esterna
volto verso il disco di molatura.
Serrare la flangia esterna 5 con la chia-
ve inglese mentre viene premuto il pul-
sante di bloccaggio dell'albero 3.
2 Chiudere la leva di rilascio del carter.
Fissare saldamente il carter per ta-
glio 2 utilizzando la chiave inglese.
DISCO TRONCATORE DRITTO
3b Installare il disco troncatore il lato più
grande della flangia esterna 5
5 verso il disco troncatore.
Serrare la flangia esterna 5 con la chia-
ve inglese mentre viene premuto il pul-
sante di bloccaggio dell'albero 3.
Per spegnere l'attrezzo, rilasciare il ta-
sto on / off 7. Se l'interruttore è blocca-
to, premere la sua parte inferiore per
sbloccarlo. Attendere fino a che il disco
è fermo senza applicare nessuna pres-
sione alla sua superficie.
1 1. 1.
2. 2.
3a
5 ri-
1
1. 1.
2. 2.
3a
rivolto
1
2
1. 1.
3b
2 2
1. 1.
3b
2
1. 1.
2. 2.
2. 2.
2. 2.
IT 45
