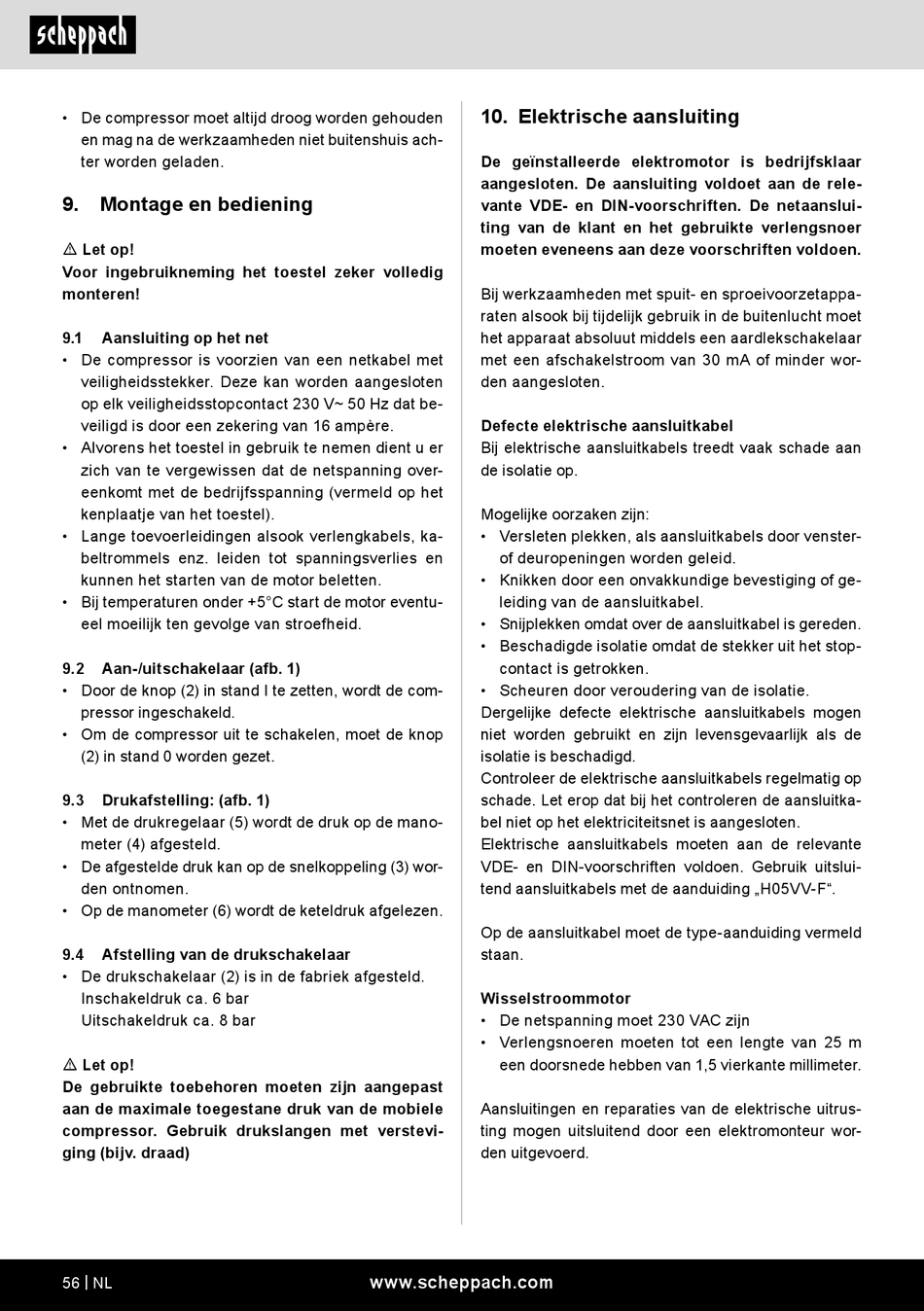

• De compressor moet altijd droog worden gehouden
en mag na de werkzaamheden niet buitenshuis ach-
ter worden geladen.
9. Montage en bediening
m Let op!
Voor ingebruikneming het toestel zeker volledig
monteren!
9.1 Aansluiting op het net
• De compressor is voorzien van een netkabel met
veiligheidsstekker. Deze kan worden aangesloten
op elk veiligheidsstopcontact 230 V~ 50 Hz dat be-
veiligd is door een zekering van 16 ampère.
• Alvorens het toestel in gebruik te nemen dient u er
zich van te vergewissen dat de netspanning over-
eenkomt met de bedrijfsspanning (vermeld op het
kenplaatje van het toestel).
• Lange toevoerleidingen alsook verlengkabels, ka-
beltrommels enz. leiden tot spanningsverlies en
kunnen het starten van de motor beletten.
• Bij temperaturen onder +5°C start de motor eventu-
eel moeilijk ten gevolge van stroefheid.
9.2 Aan-/uitschakelaar (afb. 1)
• Door de knop (2) in stand I te zetten, wordt de com-
pressor ingeschakeld.
• Om de compressor uit te schakelen, moet de knop
(2) in stand 0 worden gezet.
9.3 Drukafstelling: (afb. 1)
• Met de drukregelaar (5) wordt de druk op de mano-
meter (4) afgesteld.
• De afgestelde druk kan op de snelkoppeling (3) wor-
den ontnomen.
• Op de manometer (6) wordt de keteldruk afgelezen.
9.4 Afstelling van de drukschakelaar
• De drukschakelaar (2) is in de fabriek afgesteld.
Inschakeldruk ca. 6 bar
Uitschakeldruk ca. 8 bar
m Let op!
De gebruikte toebehoren moeten zijn aangepast
aan de maximale toegestane druk van de mobiele
compressor. Gebruik drukslangen met verstevi-
ging (bijv. draad)
56 | NL
10. Elektrische aansluiting
De geïnstalleerde elektromotor is bedrijfsklaar
aangesloten. De aansluiting voldoet aan de rele-
vante VDE- en DIN-voorschriften. De netaanslui-
ting van de klant en het gebruikte verlengsnoer
moeten eveneens aan deze voorschriften voldoen.
Bij werkzaamheden met spuit- en sproeivoorzetappa-
raten alsook bij tijdelijk gebruik in de buitenlucht moet
het apparaat absoluut middels een aardlekschakelaar
met een afschakelstroom van 30 mA of minder wor-
den aangesloten.
Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan
de isolatie op.
Mogelijke oorzaken zijn:
• Versleten plekken, als aansluitkabels door venster-
of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of ge-
leiding van de aansluitkabel.
• Snijplekken omdat over de aansluitkabel is gereden.
• Beschadigde isolatie omdat de stekker uit het stop-
contact is getrokken.
• Scheuren door veroudering van de isolatie.
Dergelijke defecte elektrische aansluitkabels mogen
niet worden gebruikt en zijn levensgevaarlijk als de
isolatie is beschadigd.
Controleer de elektrische aansluitkabels regelmatig op
schade. Let erop dat bij het controleren de aansluitka-
bel niet op het elektriciteitsnet is aangesloten.
Elektrische aansluitkabels moeten aan de relevante
VDE- en DIN-voorschriften voldoen. Gebruik uitslui-
tend aansluitkabels met de aanduiding „H05VV-F".
Op de aansluitkabel moet de type-aanduiding vermeld
staan.
Wisselstroommotor
• De netspanning moet 230 VAC zijn
• Verlengsnoeren moeten tot een lengte van 25 m
een doorsnede hebben van 1,5 vierkante millimeter.
Aansluitingen en reparaties van de elektrische uitrus-
ting mogen uitsluitend door een elektromonteur wor-
den uitgevoerd.
