Hach Surface Scatter 7 sc Benutzerhandbuch Seite 30

8.3 Wartung der Lichtquellen-baugruppe
Eine Wartung der Lichtquellen-baugruppe ist in der Regel nicht erforderlich, mit Ausnahme des
Lampenwechsels.
Wenn die Komponenten der Lichtquellen-baugruppe entfernt werden, müssen die Komponenten
wieder in der richtigen Position und Ausrichtung eingebaut werden, da sonst die Messungen nicht
korrekt sind. Abbildung 12

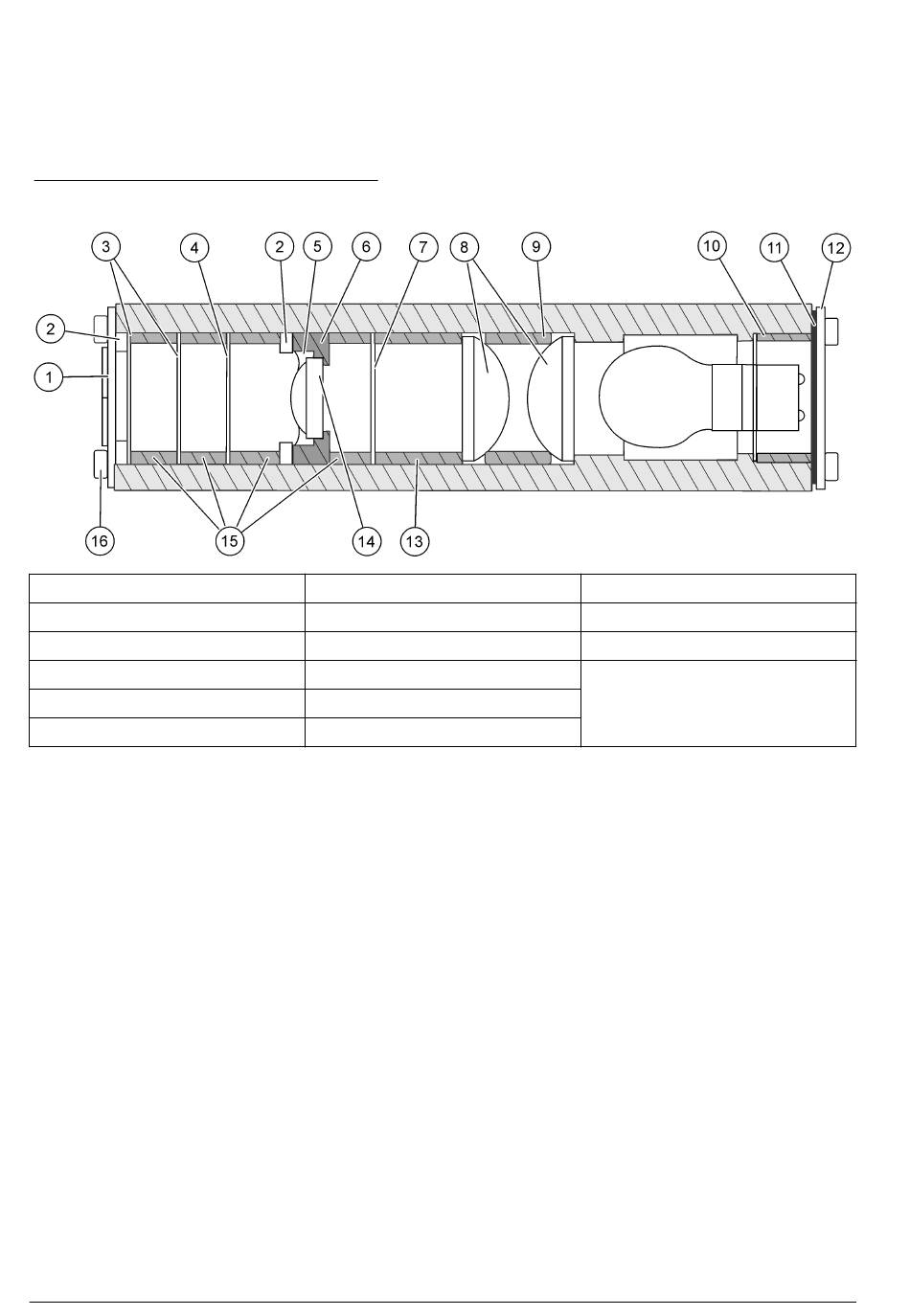

Abbildung 12 Lichtquellen-Baugruppe
1 Abschirmung-Baugruppe
2 Gewellte Unterlegscheibe (2x)
3 Mittlere Blende (2x)
4 Große Apertur
5 Sicherungsring
6 Objektivhalter
28 Deutsch
zeigt die korrekte Position und Ausrichtung der Komponenten.
7 Kleine Apertur
8 Große Linse (2x)
9 Mittlerer Abstandshalter
10 Gekerbter Abstandhalter
11 Dichtung
12 Endplatte
13 Großer Abstandshalter
14 Kleine Linse
15 Kleiner Abstandshalter (4x)
16 Schrauben (8x)
