3.5 Elektrische Installation
3.5.1 Anschließen des Controllers an eine Stromquelle
Schließen Sie den Controller entweder über ein Netzkabel an die Stromquelle an, oder verdrahten
Sie ihn fest mit einer Leitung. Anweisungen finden Sie im Handbuch des Controllers.
3.5.2 Verbinden Sie das Gerät mit dem Steuergerät
Schließen Sie das Instrumentenkabel an einen digitalen Eingangsanschluss am Steuergerät an.
Siehe Abbildung 8.
Bewahren Sie die Abdeckkappe des Steckers auf, falls das Kabel einmal abgenommen werden
muss.
Hinweis: Ein digitales Verlängerungskabel ist erhältlich. Siehe
maximale Kabellänge beträgt 9,6 m (31,2 ft).

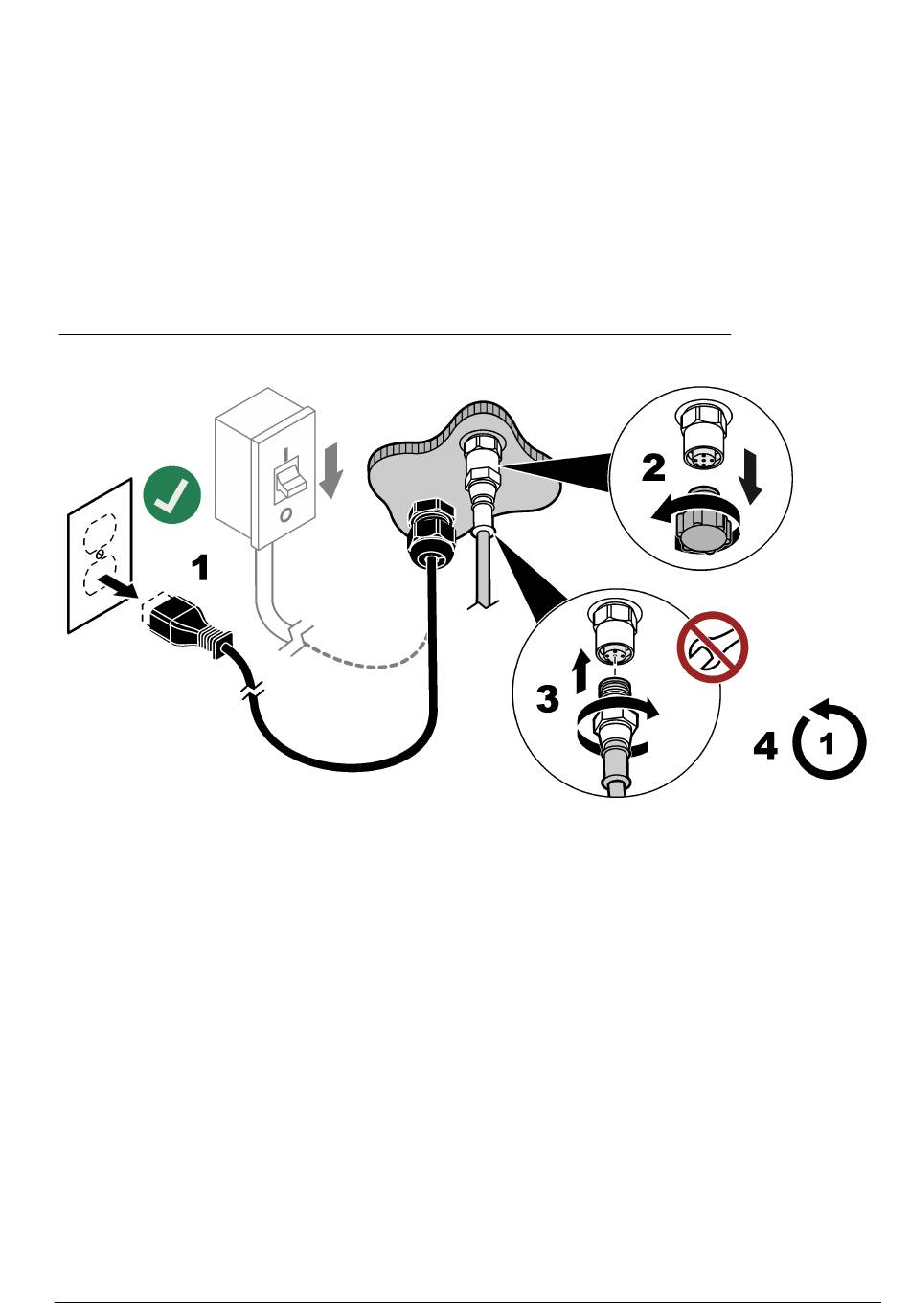

Abbildung 8 Verbinden Sie das Kabel mit dem digitalen Eingangsanschluss
3.5.3 Anschließen von externen Geräte an den Controller
Schließen Sie die Relais, Analogausgänge, digitalen Eingänge oder digitalen Ausgänge des Reglers
nach Bedarf an externe Geräte an. Anweisungen finden Sie im Handbuch des Controllers.
Kapitel 4 Inbetriebnahme
1. Trennen Sie die Stromversorgung des Controllers.
2. Schließen Sie die Gerätetür.
3. Schließen Sie alle Türverriegelungen.
4. Schließen Sie den Controller an die Stromversorgung an. Die Dunkelwerte werden gemessen.
Die dunklen Messwerte bilden den Nullpunkt für die Kalibrierkurve.
Hinweis: Die Dunkelwerte werden 1 Stunde nach der Stromzufuhr erneut gemessen.
5. Schließen Sie das Ventil für den Geräteabfluss.
6. Öffnen Sie langsam das Durchflussregelventil, um den Fluss der Probe zum Gerät zu starten.
7. Stellen Sie die Durchflussmenge der Probe mit dem Durchflussregelventil ein. Siehe die Proben-
Spezifikationen unter
8. Vergewissern Sie sich, dass keine Luftblasen in der Probe vorhanden sind. Blasen auf der
Oberfläche der Probe führen zu falschen Messwerten.
Spezifikationen auf Seite 3.
Ersatzteile und Zubehör auf Seite 35. Die
