Hach Surface Scatter 7 sc Benutzerhandbuch Seite 10

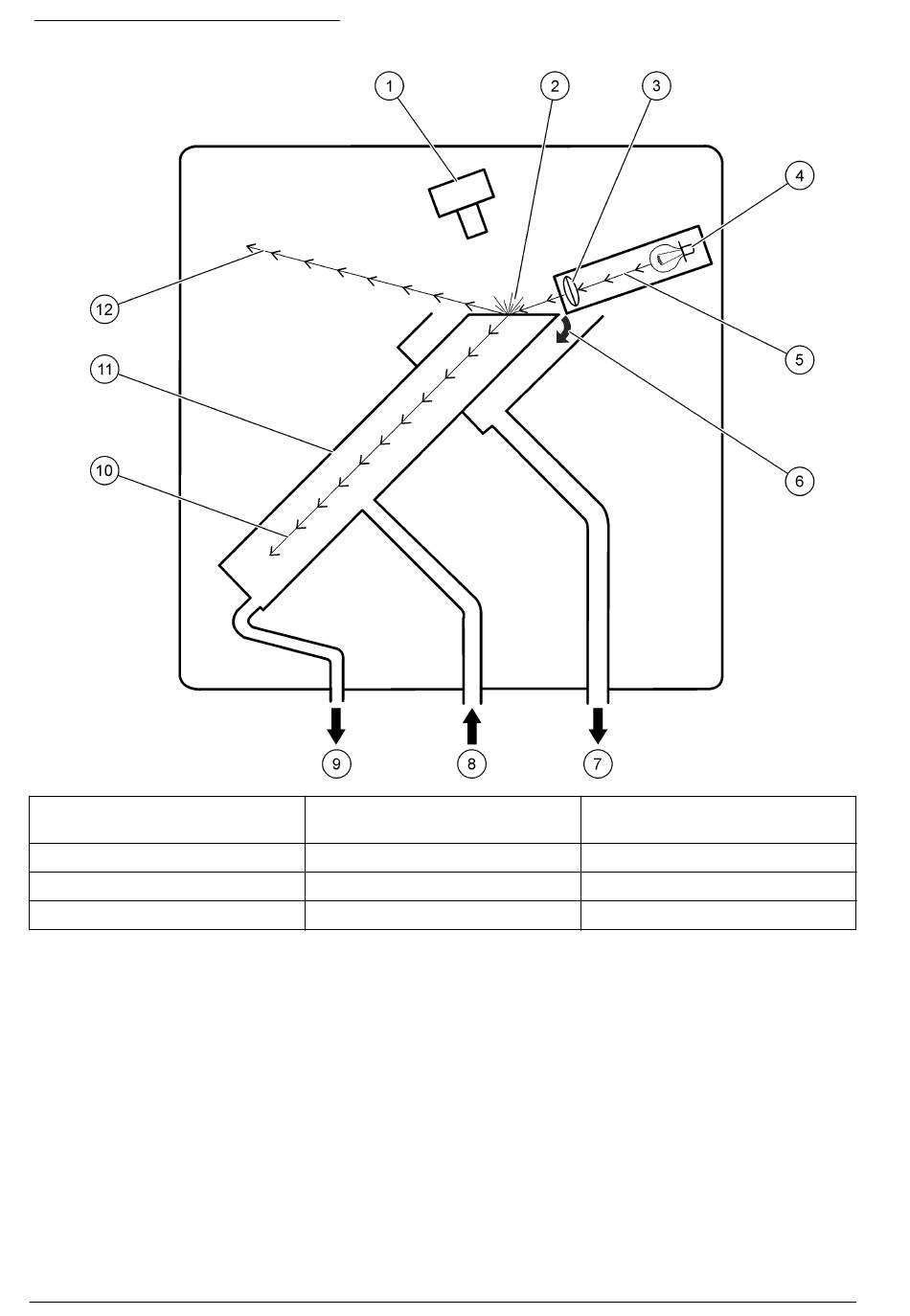

Abbildung 2 Optisches Diagramm
1 Detektor-Baugruppe
2 Streulicht
3 Linse
4 Lampe
2.4 Funktionsweise
Das SS7 sc misst das von Partikeln in der Probe gestreute Licht. Die Probe fließt durch das
Trübungsmessgerät nach oben. Wenn die Flüssigkeit über die Oberseite des Trübungsmessers
schwappt, bildet sich eine stabile, flache Flüssigkeitsoberfläche, die als Messfläche dient. Es gibt
keinen Kontakt zwischen der Flüssigkeit und den optischen Oberflächen.
Die Lampe liefert einen hochintensiven Lichtstrahl, der schräg auf die Oberfläche der Flüssigkeit trifft.
Das meiste Licht, das auf die Oberfläche trifft, wird in die obere linke Ecke des Gehäuses reflektiert
und dort absorbiert oder in das Trübungsmessrohr gebrochen. Siehe
Ein kleiner Teil des Lichts, das auf die Oberfläche trifft, wird von den Partikeln gestreut. Licht, das in
einem Winkel von 90 Grad zum einfallenden Strahl gestreut wird, wird von der Detektor-Baugruppe
erfasst. Das von der Detektor-Baugruppe erzeugte elektronische Signal steht in direktem
Zusammenhang mit der Konzentration der Partikel in der Probe. Je mehr Licht von der Detektor-
Baugruppe gesehen wird, desto höher ist der Trübungswert.
8 Deutsch
5 Lichtstrahl
6 Überlauf der Probe
7 Abfluss für Probenüberlauf
8 Probenzulauf
9 Instrumentenabfluss
(normalerweise geschlossen)
10 Gebrochenes Licht
11 Trübungsmessgerät
12 Reflektiertes Licht
Abbildung 2 auf Seite 8.
