Hach Surface Scatter 7 sc Benutzerhandbuch Seite 16

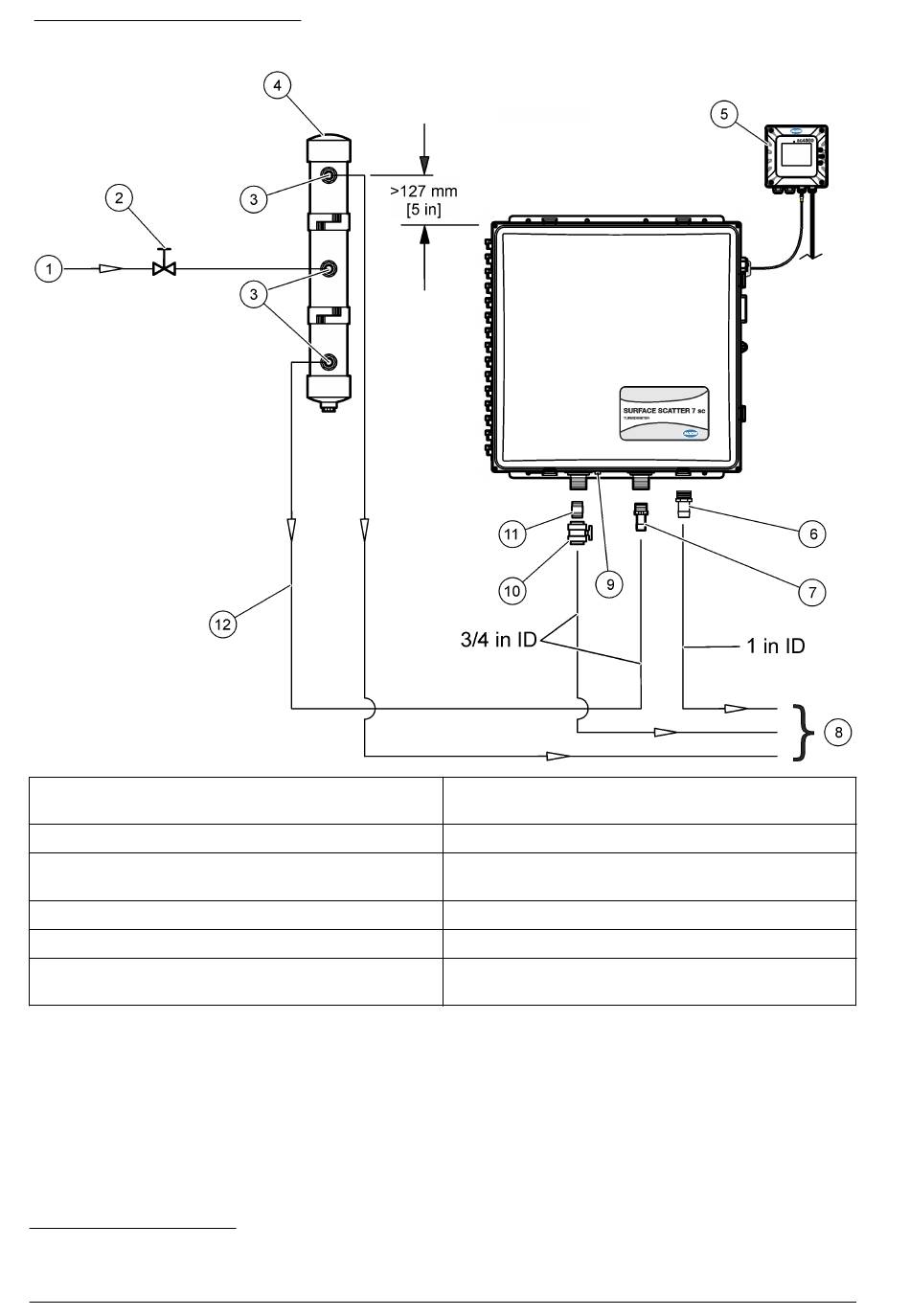

Abbildung 7 Leitungsschema
1 Probenzulauf
2 Durchflussregelventil (bauseits)
3 Adapter, ¾-Zoll-NPT x ¾-Zoll-ID-Schlauch (im
Lieferumfang der Blasenfalle enthalten)
4 Blasenfalle/Kopfregler (optional)
1
5 SC Controller
6 Adapter, Widerhakenverschraubung, 1-Zoll-NPT auf
1-Zoll-ID-Rohr
3.4.4 Anschluss einer Luftspülung (optional)
Wenn das Gerät an einem Ort mit hoher Luftfeuchtigkeit und/oder korrosionsverursachenden
Dämpfen installiert ist, verwenden Sie einen ¼-Zoll-AD-Schlauch, um trockene Instrumentenluft
(maximal 50 SCFH) an den Luftspülanschluss anzuschließen. Siehe
Die Luftspülung hält den Überdruck im Gerät mit trockener und sauberer Luft aufrecht.
1
SC4500 Controller abgebildet. Der SS7 sc ist auch mit einem SC200 oder SC1000 Controller
kompatibel.
14 Deutsch
7 Adapter, Widerhakenverschraubung, ¾-Zoll NPT
auf ¾-Zoll ID-Schlauch
8 Zum Ablauf
9 Spülluftanschluss, ¼-Zoll (Instrumentenluft,
maximal 50 SCFH)
10 Kugelventil
11 Stutzen, ¾-Zoll NPT
12 Probenleitung, ¾-Zoll ID (vom Kunden
bereitgestellt)
Abbildung 7 auf Seite 14.
