Diagnose

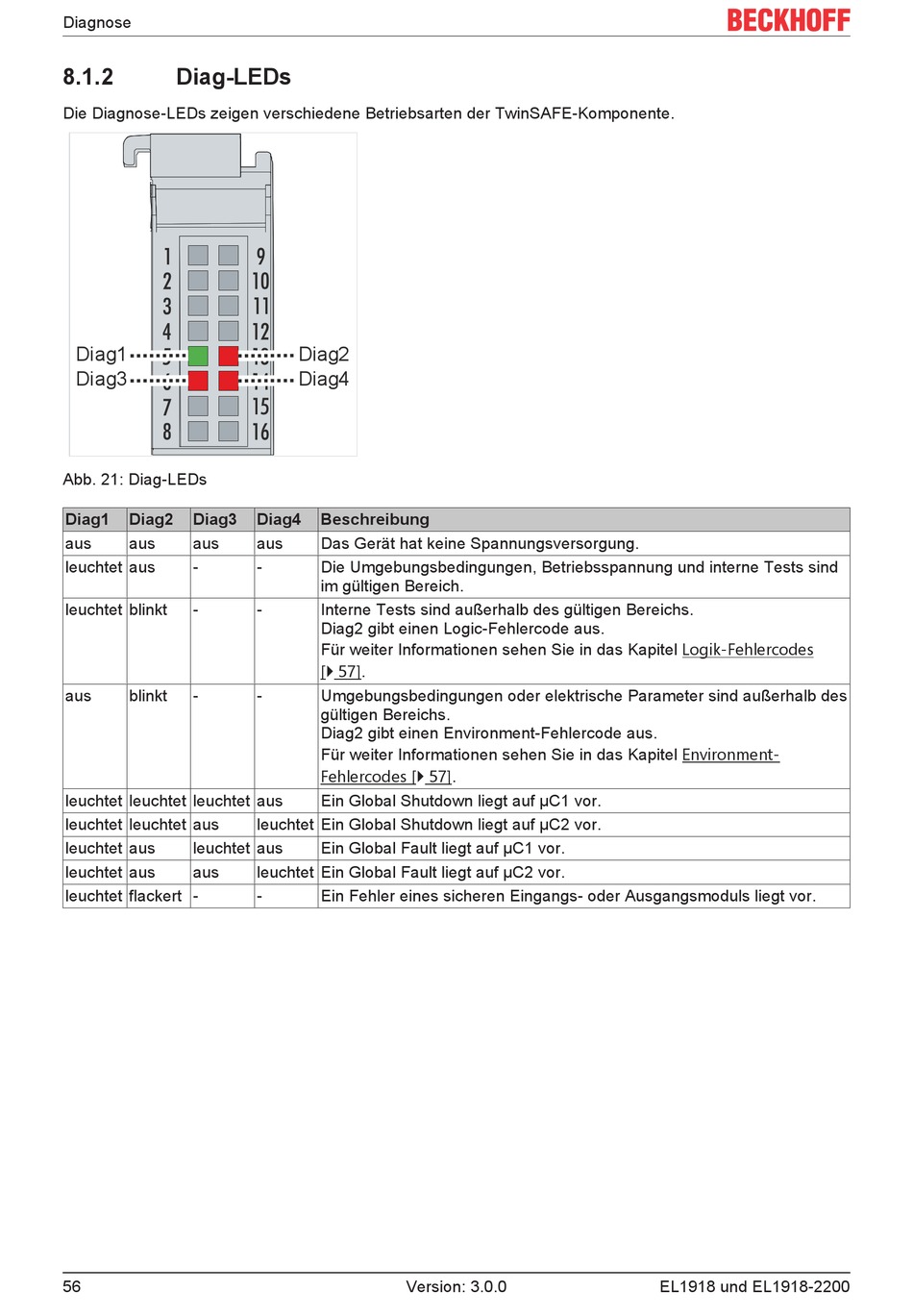

8.1.2
Diag-LEDs
Die Diagnose-LEDs zeigen verschiedene Betriebsarten der TwinSAFE-Komponente.
Diag1
Diag3
Abb. 21: Diag-LEDs
Diag1
Diag2
Diag3
aus
aus
aus
leuchtet aus
-
leuchtet blinkt
-
aus
blinkt
-
leuchtet leuchtet leuchtet aus
leuchtet leuchtet aus
leuchtet aus
leuchtet aus
leuchtet aus
aus
leuchtet flackert -
56
Diag2
Diag4
Diag4
Beschreibung
aus
Das Gerät hat keine Spannungsversorgung.
-
Die Umgebungsbedingungen, Betriebsspannung und interne Tests sind
im gültigen Bereich.
-
Interne Tests sind außerhalb des gültigen Bereichs.
Diag2 gibt einen Logic-Fehlercode aus.
Für weiter Informationen sehen Sie in das Kapitel Logik-Fehlercodes
[} 57].
-
Umgebungsbedingungen oder elektrische Parameter sind außerhalb des
gültigen Bereichs.
Diag2 gibt einen Environment-Fehlercode aus.
Für weiter Informationen sehen Sie in das Kapitel Environment-
Fehlercodes [} 57].
Ein Global Shutdown liegt auf µC1 vor.
leuchtet Ein Global Shutdown liegt auf µC2 vor.
Ein Global Fault liegt auf µC1 vor.
leuchtet Ein Global Fault liegt auf µC2 vor.
-
Ein Fehler eines sicheren Eingangs- oder Ausgangsmoduls liegt vor.
Version: 3.0.0
EL1918 und EL1918-2200
