Installation
6.3.4.2
Powerkontakte
Kontaktbelegungen der Powerkontakte beachten
Beachten Sie bei der Projektierung eines Busklemmenblocks die Kontaktbelegungen der einzelnen
TwinSAFE-Komponenten, da einige Komponenten die Powerkontakte nicht oder nicht vollständig
durchschleifen. Dies kann zum Beispiel bei analogen Busklemmen oder digitalen 4-Kanal-
Busklemmen der Fall sein.
Einspeiseklemmen unterbrechen die Powerkontakte und stellen so den Anfang einer neuen
Versorgungsschiene dar. Mögliche Einspeiseklemmen sind die EL91xx und die EL92xx.
42

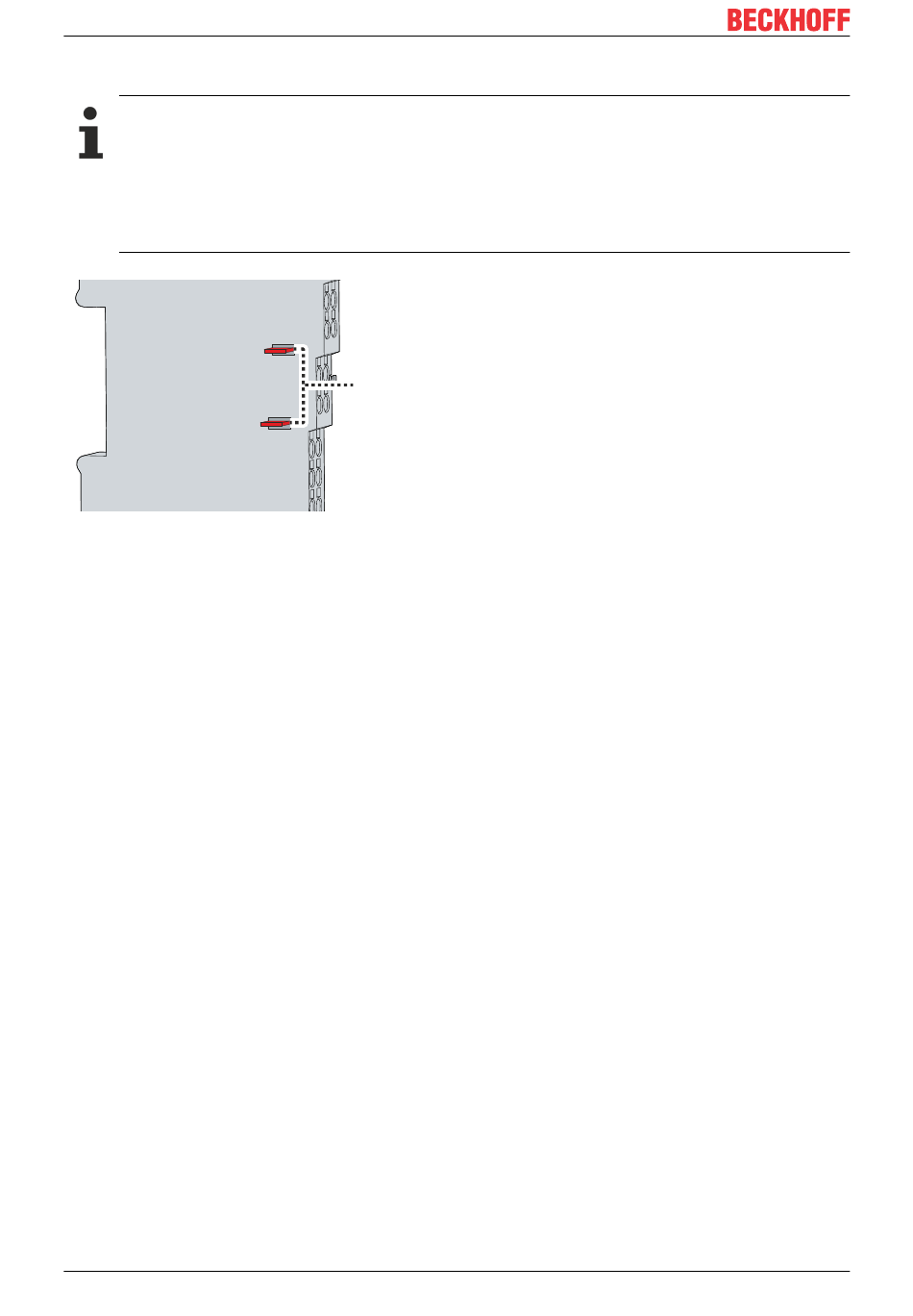

Die Powerkontakte [2] übertragen die Versorgung für
die Feldelektronik und stellen so innerhalb des
Busklemmenblocks eine Versorgungsschiene dar.
2
Die Versorgung der Powerkontakte erfolgt über
Klemmen auf dem EtherCAT-Koppler.
