4

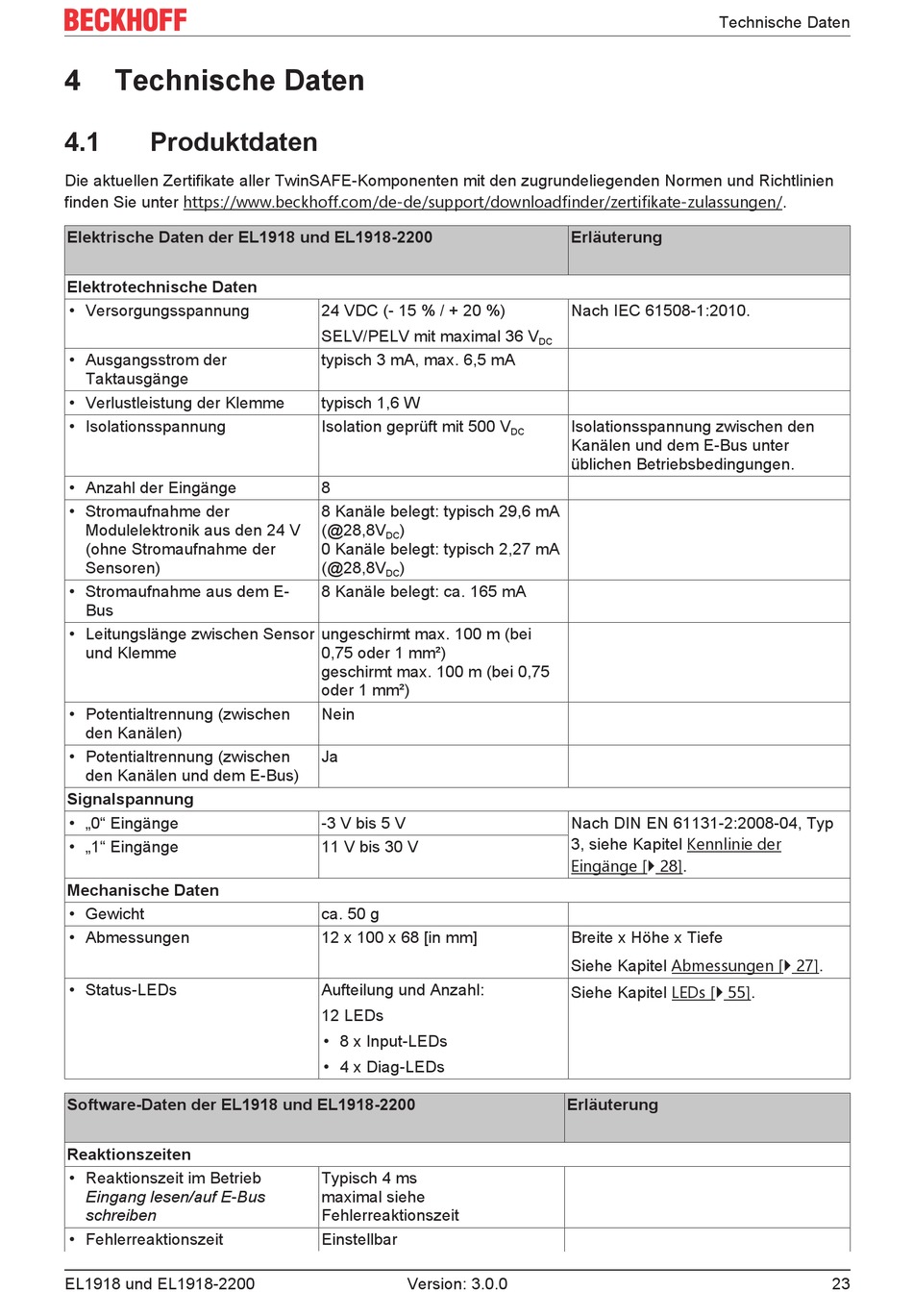

Technische Daten
4.1
Produktdaten
Die aktuellen Zertifikate aller TwinSAFE-Komponenten mit den zugrundeliegenden Normen und Richtlinien
finden Sie unter https://www.beckhoff.com/de-de/support/downloadfinder/zertifikate-zulassungen/.
Elektrische Daten der EL1918 und EL1918-2200
Elektrotechnische Daten
• Versorgungsspannung
• Ausgangsstrom der
Taktausgänge
• Verlustleistung der Klemme
• Isolationsspannung
• Anzahl der Eingänge
• Stromaufnahme der
Modulelektronik aus den 24 V
(ohne Stromaufnahme der
Sensoren)
• Stromaufnahme aus dem E-
Bus
• Leitungslänge zwischen Sensor
und Klemme
• Potentialtrennung (zwischen
den Kanälen)
• Potentialtrennung (zwischen
den Kanälen und dem E-Bus)
Signalspannung
• „0" Eingänge
• „1" Eingänge
Mechanische Daten
• Gewicht
• Abmessungen
• Status-LEDs
Software-Daten der EL1918 und EL1918-2200
Reaktionszeiten
• Reaktionszeit im Betrieb
Eingang lesen/auf E-Bus
schreiben
• Fehlerreaktionszeit
EL1918 und EL1918-2200
24 VDC (- 15 % / + 20 %)
SELV/PELV mit maximal 36 V
typisch 3 mA, max. 6,5 mA
typisch 1,6 W
Isolation geprüft mit 500 V
8
8 Kanäle belegt: typisch 29,6 mA
(@28,8V
)
DC
0 Kanäle belegt: typisch 2,27 mA
(@28,8V
)
DC
8 Kanäle belegt: ca. 165 mA
ungeschirmt max. 100 m (bei
0,75 oder 1 mm²)
geschirmt max. 100 m (bei 0,75
oder 1 mm²)
Nein
Ja
-3 V bis 5 V
11 V bis 30 V
ca. 50 g
12 x 100 x 68 [in mm]
Aufteilung und Anzahl:
12 LEDs
• 8 x Input-LEDs
• 4 x Diag-LEDs
Typisch 4 ms
maximal siehe
Fehlerreaktionszeit
Einstellbar
Version: 3.0.0
Erläuterung
Nach IEC 61508-1:2010.
DC
Isolationsspannung zwischen den
DC
Kanälen und dem E-Bus unter
üblichen Betriebsbedingungen.
Nach DIN EN 61131-2:2008-04, Typ
3, siehe Kapitel Kennlinie der
Eingänge [} 28].
Breite x Höhe x Tiefe
Siehe Kapitel Abmessungen [} 27].
Siehe Kapitel LEDs [} 55].
Erläuterung
Technische Daten
23
