Installation
6.2.2
Einbaulage
Mindestabstände einhalten
Halten Sie die in der Abbildung angegebenen Abstände zu benachbarten Geräten und
Schaltschrankwänden ein. So gewährleisten Sie eine optimale Konvektionskühlung.
Bei Nichtbachtung kann die TwinSAFE-Komponente überhitzen. Das Abschalten der TwinSAFE-
Komponente und eine geringe Verfügbarkeit sind die Folge.

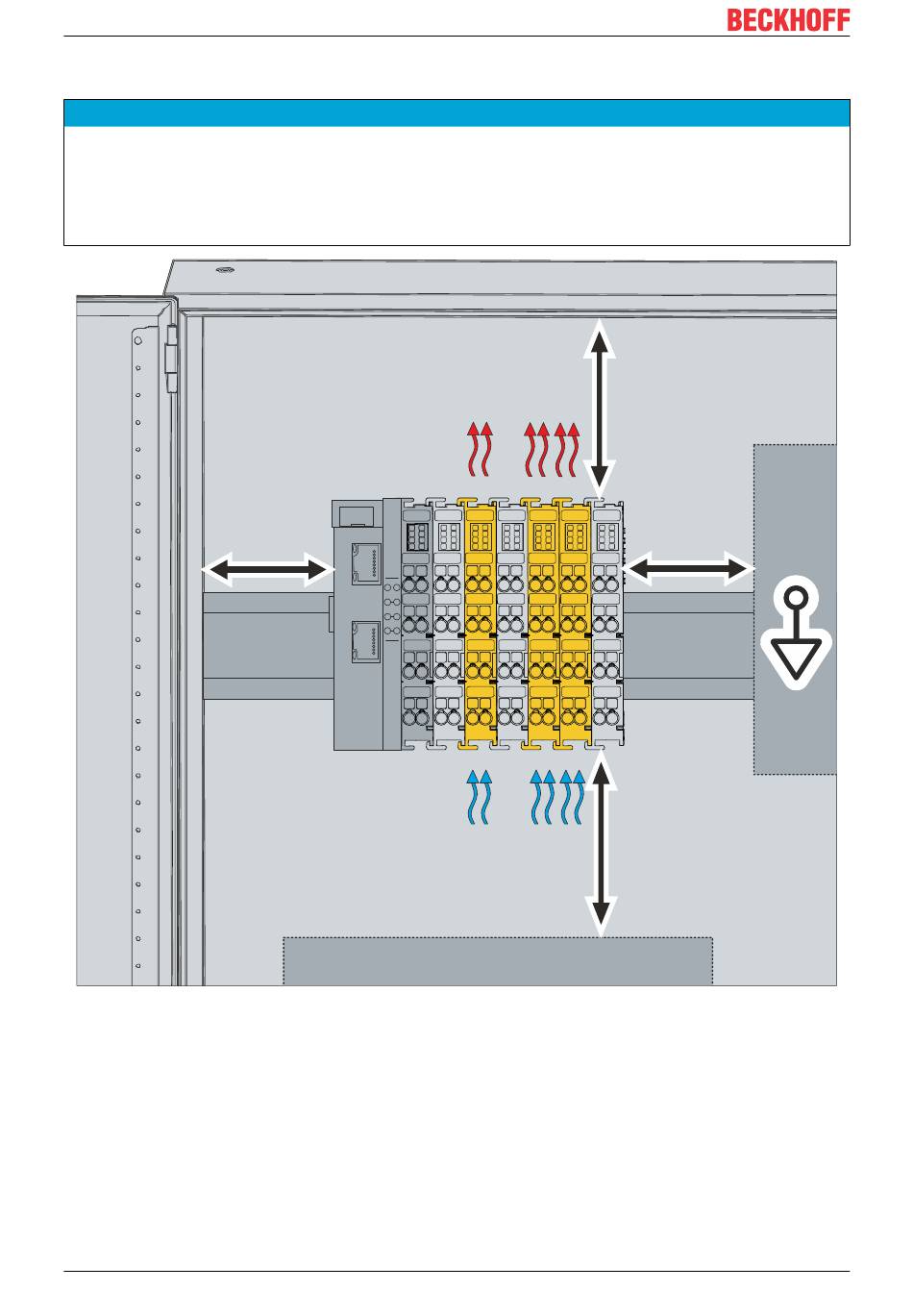

Abb. 5: Einbaulage
• Alle Angaben in Millimeter
Montieren Sie die Tragschiene für die vorgeschriebene Einbaulage waagerecht. Dabei müssen die
Anschlussflächen der EL-Klemmen oder KL-Klemmen nach vorne zeigen. Dies entnehmen Sie der
aufgeführten Abbildung.
Die TwinSAFE-Komponenten werden dabei von unten nach oben durchlüftet, was eine optimale Kühlung der
Elektronik durch Konvektionslüftung ermöglicht. Die Richtungsangabe „unten" entspricht der Richtung der
positiven Erdbeschleunigung.
32
HINWEIS
20
24V
1
5
+ +
2
6
3
7
4
8
-
PE PE
Version: 3.0.0
0V
-
35
07 08
20
1
5
2
6
3
7
4
8
EL1904
BECKHOFF
35
EL1918 und EL1918-2200
