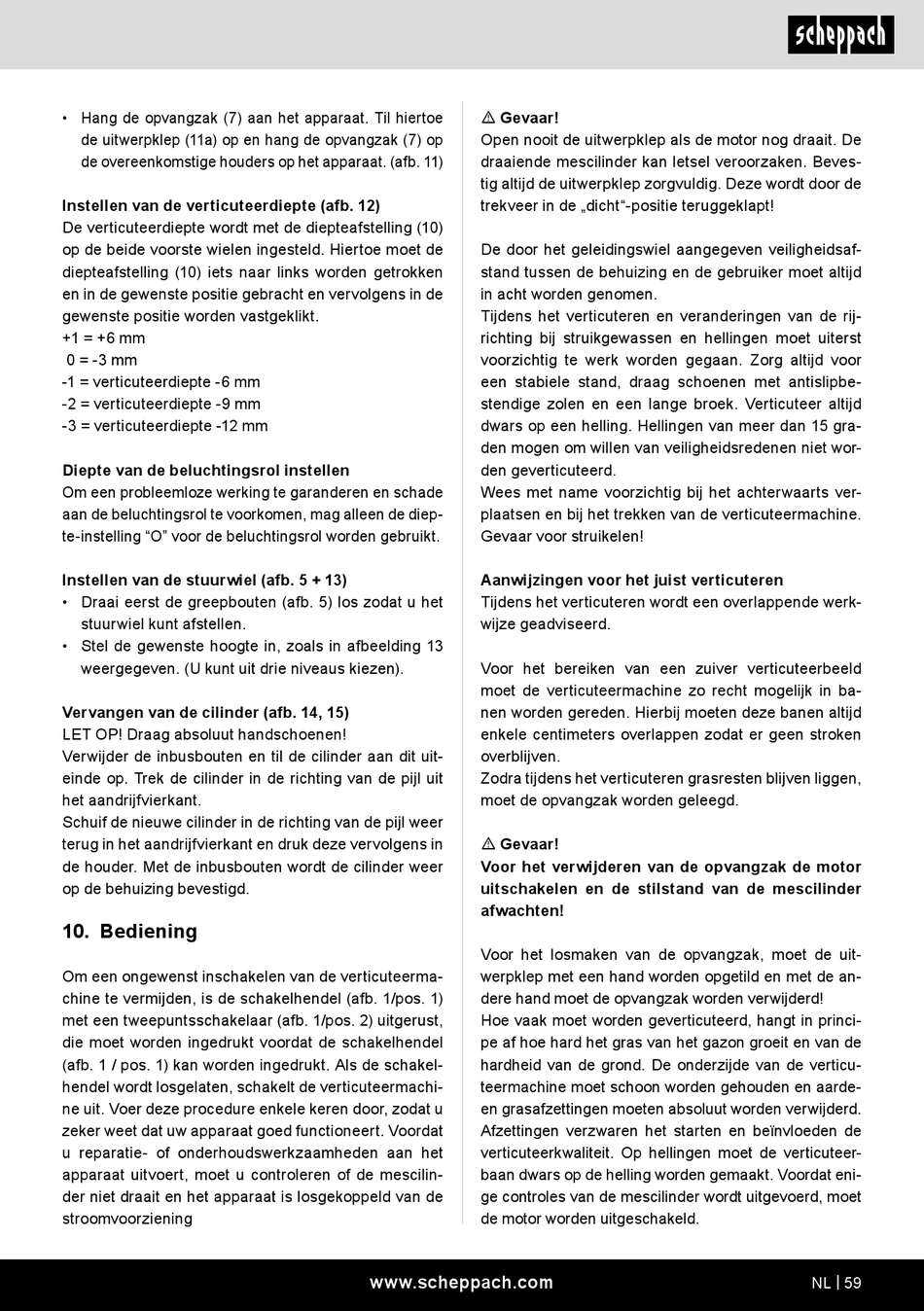

Scheppach SC38 Originalbetriebsanleitung Seite 59

• Hang de opvangzak (7) aan het apparaat. Til hiertoe
de uitwerpklep (11a) op en hang de opvangzak (7) op
de overeenkomstige houders op het apparaat. (afb. 11)
Instellen van de verticuteerdiepte (afb. 12)
De verticuteerdiepte wordt met de diepteafstelling (10)
op de beide voorste wielen ingesteld. Hiertoe moet de
diepteafstelling (10) iets naar links worden getrokken
en in de gewenste positie gebracht en vervolgens in de
gewenste positie worden vastgeklikt.
+1 = +6 mm
0 = -3 mm
-1 = verticuteerdiepte -6 mm
-2 = verticuteerdiepte -9 mm
-3 = verticuteerdiepte -12 mm
Diepte van de beluchtingsrol instellen
Om een probleemloze werking te garanderen en schade
aan de beluchtingsrol te voorkomen, mag alleen de diep-
te-instelling "O" voor de beluchtingsrol worden gebruikt.
Instellen van de stuurwiel (afb. 5 + 13)
• Draai eerst de greepbouten (afb. 5) los zodat u het
stuurwiel kunt afstellen.
• Stel de gewenste hoogte in, zoals in afbeelding 13
weergegeven. (U kunt uit drie niveaus kiezen).
Vervangen van de cilinder (afb. 14, 15)
LET OP! Draag absoluut handschoenen!
Verwijder de inbusbouten en til de cilinder aan dit uit-
einde op. Trek de cilinder in de richting van de pijl uit
het aandrijfvierkant.
Schuif de nieuwe cilinder in de richting van de pijl weer
terug in het aandrijfvierkant en druk deze vervolgens in
de houder. Met de inbusbouten wordt de cilinder weer
op de behuizing bevestigd.
10. Bediening
Om een ongewenst inschakelen van de verticuteerma-
chine te vermijden, is de schakelhendel (afb. 1/pos. 1)
met een tweepuntsschakelaar (afb. 1/pos. 2) uitgerust,
die moet worden ingedrukt voordat de schakelhendel
(afb. 1 / pos. 1) kan worden ingedrukt. Als de schakel-
hendel wordt losgelaten, schakelt de verticuteermachi-
ne uit. Voer deze procedure enkele keren door, zodat u
zeker weet dat uw apparaat goed functioneert. Voordat
u reparatie- of onderhoudswerkzaamheden aan het
apparaat uitvoert, moet u controleren of de mescilin-
der niet draait en het apparaat is losgekoppeld van de
stroomvoorziening
m Gevaar!
Open nooit de uitwerpklep als de motor nog draait. De
draaiende mescilinder kan letsel veroorzaken. Beves-
tig altijd de uitwerpklep zorgvuldig. Deze wordt door de
trekveer in de „dicht"-positie teruggeklapt!
De door het geleidingswiel aangegeven veiligheidsaf-
stand tussen de behuizing en de gebruiker moet altijd
in acht worden genomen.
Tijdens het verticuteren en veranderingen van de rij-
richting bij struikgewassen en hellingen moet uiterst
voorzichtig te werk worden gegaan. Zorg altijd voor
een stabiele stand, draag schoenen met antislipbe-
stendige zolen en een lange broek. Verticuteer altijd
dwars op een helling. Hellingen van meer dan 15 gra-
den mogen om willen van veiligheidsredenen niet wor-
den geverticuteerd.
Wees met name voorzichtig bij het achterwaarts ver-
plaatsen en bij het trekken van de verticuteermachine.
Gevaar voor struikelen!
Aanwijzingen voor het juist verticuteren
Tijdens het verticuteren wordt een overlappende werk-
wijze geadviseerd.
Voor het bereiken van een zuiver verticuteerbeeld
moet de verticuteermachine zo recht mogelijk in ba-
nen worden gereden. Hierbij moeten deze banen altijd
enkele centimeters overlappen zodat er geen stroken
overblijven.
Zodra tijdens het verticuteren grasresten blijven liggen,
moet de opvangzak worden geleegd.
m Gevaar!
Voor het verwijderen van de opvangzak de motor
uitschakelen en de stilstand van de mescilinder
afwachten!
Voor het losmaken van de opvangzak, moet de uit-
werpklep met een hand worden opgetild en met de an-
dere hand moet de opvangzak worden verwijderd!
Hoe vaak moet worden geverticuteerd, hangt in princi-
pe af hoe hard het gras van het gazon groeit en van de
hardheid van de grond. De onderzijde van de verticu-
teermachine moet schoon worden gehouden en aarde-
en grasafzettingen moeten absoluut worden verwijderd.
Afzettingen verzwaren het starten en beïnvloeden de
verticuteerkwaliteit. Op hellingen moet de verticuteer-
baan dwars op de helling worden gemaakt. Voordat eni-
ge controles van de mescilinder wordt uitgevoerd, moet
de motor worden uitgeschakeld.
