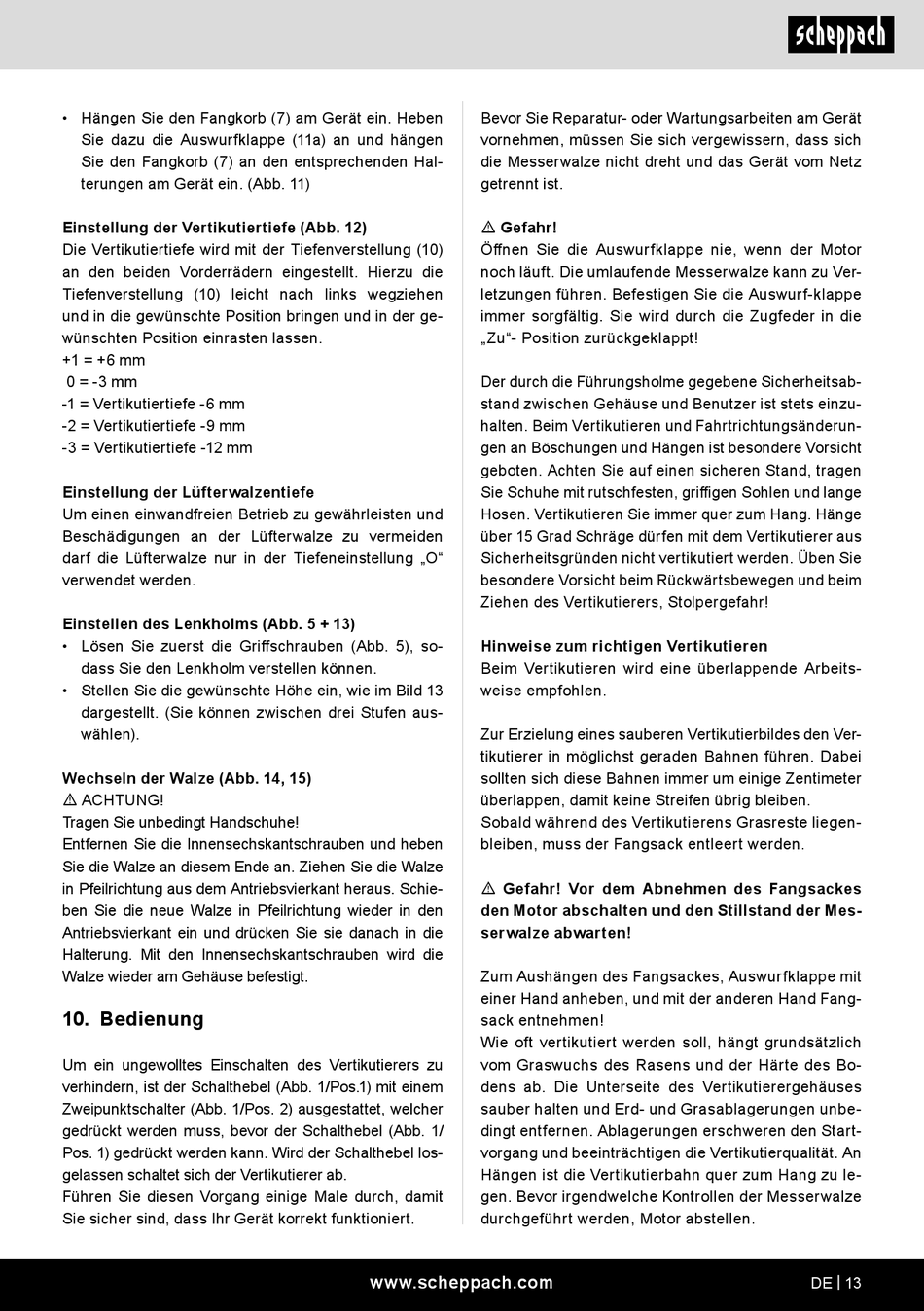

Scheppach SC38 Originalbetriebsanleitung Seite 13

• Hängen Sie den Fangkorb (7) am Gerät ein. Heben
Sie dazu die Auswurfklappe (11a) an und hängen
Sie den Fangkorb (7) an den entsprechenden Hal-
terungen am Gerät ein. (Abb. 11)
Einstellung der Vertikutiertiefe (Abb. 12)
Die Vertikutiertiefe wird mit der Tiefenverstellung (10)
an den beiden Vorderrädern eingestellt. Hierzu die
Tiefenverstellung (10) leicht nach links wegziehen
und in die gewünschte Position bringen und in der ge-
wünschten Position einrasten lassen.
+1 = +6 mm
0 = -3 mm
-1 = Vertikutiertiefe -6 mm
-2 = Vertikutiertiefe -9 mm
-3 = Vertikutiertiefe -12 mm
Einstellung der Lüfterwalzentiefe
Um einen einwandfreien Betrieb zu gewährleisten und
Beschädigungen an der Lüfterwalze zu vermeiden
darf die Lüfterwalze nur in der Tiefeneinstellung „O"
verwendet werden.
Einstellen des Lenkholms (Abb. 5 + 13)
• Lösen Sie zuerst die Griffschrauben (Abb. 5), so-
dass Sie den Lenkholm verstellen können.
• Stellen Sie die gewünschte Höhe ein, wie im Bild 13
dargestellt. (Sie können zwischen drei Stufen aus-
wählen).
Wechseln der Walze (Abb. 14, 15)
m ACHTUNG!
Tragen Sie unbedingt Handschuhe!
Entfernen Sie die Innensechskantschrauben und heben
Sie die Walze an diesem Ende an. Ziehen Sie die Walze
in Pfeilrichtung aus dem Antriebsvierkant heraus. Schie-
ben Sie die neue Walze in Pfeilrichtung wieder in den
Antriebsvierkant ein und drücken Sie sie danach in die
Halterung. Mit den Innensechskantschrauben wird die
Walze wieder am Gehäuse befestigt.
10. Bedienung
Um ein ungewolltes Einschalten des Vertikutierers zu
verhindern, ist der Schalthebel (Abb. 1/Pos.1) mit einem
Zweipunktschalter (Abb. 1/Pos. 2) ausgestattet, welcher
gedrückt werden muss, bevor der Schalthebel (Abb. 1/
Pos. 1) gedrückt werden kann. Wird der Schalthebel los-
gelassen schaltet sich der Vertikutierer ab.
Führen Sie diesen Vorgang einige Male durch, damit
Sie sicher sind, dass Ihr Gerät korrekt funktioniert.
Bevor Sie Reparatur- oder Wartungsarbeiten am Gerät
vornehmen, müssen Sie sich vergewissern, dass sich
die Messerwalze nicht dreht und das Gerät vom Netz
getrennt ist.
m Gefahr!
Öffnen Sie die Auswurfklappe nie, wenn der Motor
noch läuft. Die umlaufende Messerwalze kann zu Ver-
letzungen führen. Befestigen Sie die Auswurf-klappe
immer sorgfältig. Sie wird durch die Zugfeder in die
„Zu"- Position zurückgeklappt!
Der durch die Führungsholme gegebene Sicherheitsab-
stand zwischen Gehäuse und Benutzer ist stets einzu-
halten. Beim Vertikutieren und Fahrtrichtungsänderun-
gen an Böschungen und Hängen ist besondere Vorsicht
geboten. Achten Sie auf einen sicheren Stand, tragen
Sie Schuhe mit rutschfesten, griffigen Sohlen und lange
Hosen. Vertikutieren Sie immer quer zum Hang. Hänge
über 15 Grad Schräge dürfen mit dem Vertikutierer aus
Sicherheitsgründen nicht vertikutiert werden. Üben Sie
besondere Vorsicht beim Rückwärtsbewegen und beim
Ziehen des Vertikutierers, Stolpergefahr!
Hinweise zum richtigen Vertikutieren
Beim Vertikutieren wird eine überlappende Arbeits-
weise empfohlen.
Zur Erzielung eines sauberen Vertikutierbildes den Ver-
tikutierer in möglichst geraden Bahnen führen. Dabei
sollten sich diese Bahnen immer um einige Zentimeter
überlappen, damit keine Streifen übrig bleiben.
Sobald während des Vertikutierens Grasreste liegen-
bleiben, muss der Fangsack entleert werden.
m Gefahr! Vor dem Abnehmen des Fangsackes
den Motor abschalten und den Stillstand der Mes-
serwalze abwarten!
Zum Aushängen des Fangsackes, Auswurfklappe mit
einer Hand anheben, und mit der anderen Hand Fang-
sack entnehmen!
Wie oft vertikutiert werden soll, hängt grundsätzlich
vom Graswuchs des Rasens und der Härte des Bo-
dens ab. Die Unterseite des Vertikutierergehäuses
sauber halten und Erd- und Grasablagerungen unbe-
dingt entfernen. Ablagerungen erschweren den Start-
vorgang und beeinträchtigen die Vertikutierqualität. An
Hängen ist die Vertikutierbahn quer zum Hang zu le-
gen. Bevor irgendwelche Kontrollen der Messerwalze
durchgeführt werden, Motor abstellen.
