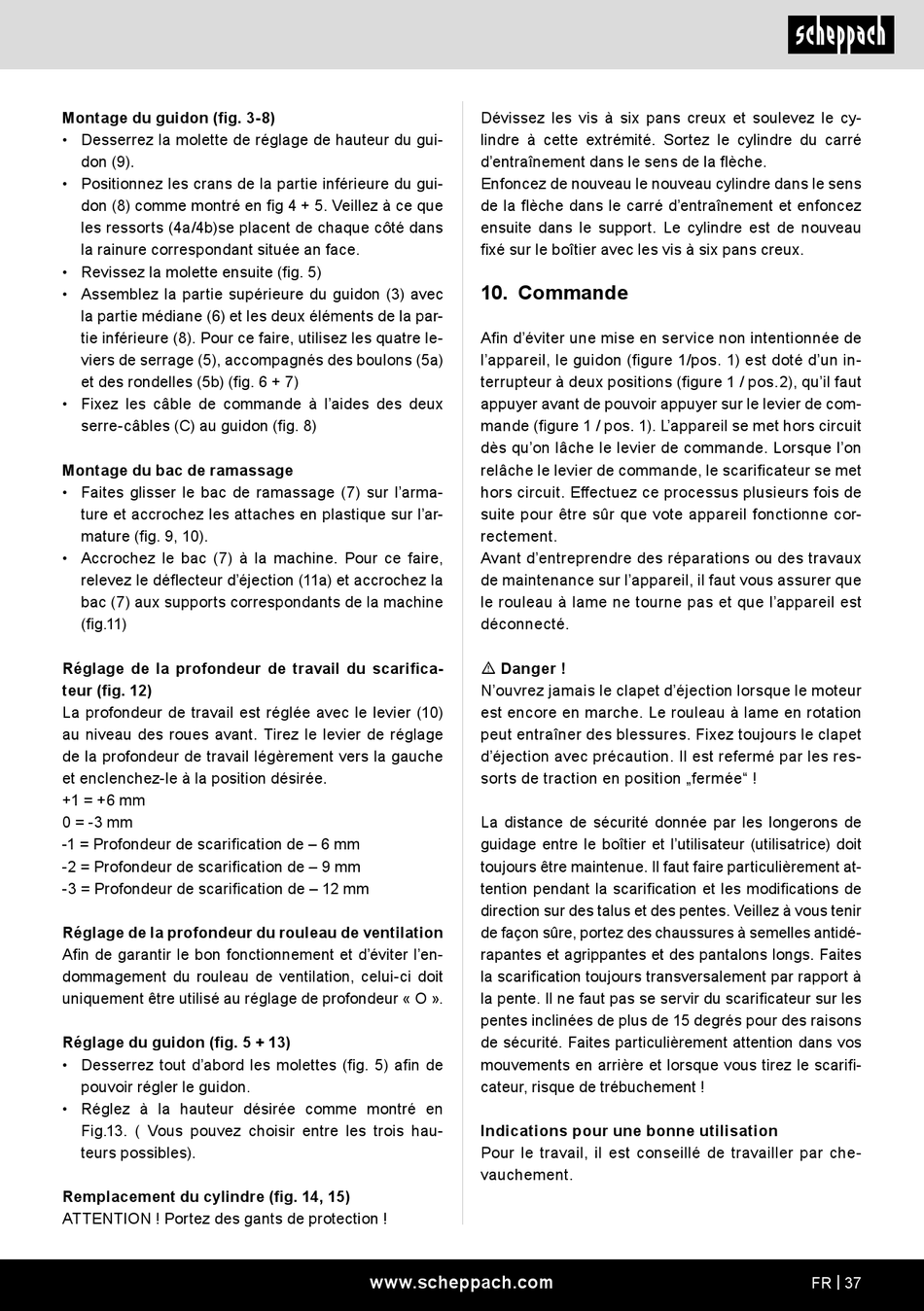

Montage du guidon (fig. 3-8)
• Desserrez la molette de réglage de hauteur du gui-
don (9).
• Positionnez les crans de la partie inférieure du gui-
don (8) comme montré en fig 4 + 5. Veillez à ce que
les ressorts (4a/4b)se placent de chaque côté dans
la rainure correspondant située an face.
• Revissez la molette ensuite (fig. 5)
• Assemblez la partie supérieure du guidon (3) avec
la partie médiane (6) et les deux éléments de la par-
tie inférieure (8). Pour ce faire, utilisez les quatre le-
viers de serrage (5), accompagnés des boulons (5a)
et des rondelles (5b) (fig. 6 + 7)
• Fixez les câble de commande à l'aides des deux
serre-câbles (C) au guidon (fig. 8)
Montage du bac de ramassage
• Faites glisser le bac de ramassage (7) sur l'arma-
ture et accrochez les attaches en plastique sur l'ar-
mature (fig. 9, 10).
• Accrochez le bac (7) à la machine. Pour ce faire,
relevez le déflecteur d'éjection (11a) et accrochez la
bac (7) aux supports correspondants de la machine
(fig.11)
Réglage de la profondeur de travail du scarifica-
teur (fig. 12)
La profondeur de travail est réglée avec le levier (10)
au niveau des roues avant. Tirez le levier de réglage
de la profondeur de travail légèrement vers la gauche
et enclenchez-le à la position désirée.
+1 = +6 mm
0 = -3 mm
-1 = Profondeur de scarification de – 6 mm
-2 = Profondeur de scarification de – 9 mm
-3 = Profondeur de scarification de – 12 mm
Réglage de la profondeur du rouleau de ventilation
Afin de garantir le bon fonctionnement et d'éviter l'en-
dommagement du rouleau de ventilation, celui-ci doit
uniquement être utilisé au réglage de profondeur « O ».
Réglage du guidon (fig. 5 + 13)
• Desserrez tout d'abord les molettes (fig. 5) afin de
pouvoir régler le guidon.
• Réglez à la hauteur désirée comme montré en
Fig.13. ( Vous pouvez choisir entre les trois hau-
teurs possibles).
Remplacement du cylindre (fig. 14, 15)
ATTENTION ! Portez des gants de protection !
Dévissez les vis à six pans creux et soulevez le cy-
lindre à cette extrémité. Sortez le cylindre du carré
d'entraînement dans le sens de la flèche.
Enfoncez de nouveau le nouveau cylindre dans le sens
de la flèche dans le carré d'entraînement et enfoncez
ensuite dans le support. Le cylindre est de nouveau
fixé sur le boîtier avec les vis à six pans creux.
10. Commande
Afin d'éviter une mise en service non intentionnée de
l'appareil, le guidon (figure 1/pos. 1) est doté d'un in-
terrupteur à deux positions (figure 1 / pos.2), qu'il faut
appuyer avant de pouvoir appuyer sur le levier de com-
mande (figure 1 / pos. 1). L'appareil se met hors circuit
dès qu'on lâche le levier de commande. Lorsque l'on
relâche le levier de commande, le scarificateur se met
hors circuit. Effectuez ce processus plusieurs fois de
suite pour être sûr que vote appareil fonctionne cor-
rectement.
Avant d'entreprendre des réparations ou des travaux
de maintenance sur l'appareil, il faut vous assurer que
le rouleau à lame ne tourne pas et que l'appareil est
déconnecté.
m Danger !
N'ouvrez jamais le clapet d'éjection lorsque le moteur
est encore en marche. Le rouleau à lame en rotation
peut entraîner des blessures. Fixez toujours le clapet
d'éjection avec précaution. Il est refermé par les res-
sorts de traction en position „fermée" !
La distance de sécurité donnée par les longerons de
guidage entre le boîtier et l'utilisateur (utilisatrice) doit
toujours être maintenue. Il faut faire particulièrement at-
tention pendant la scarification et les modifications de
direction sur des talus et des pentes. Veillez à vous tenir
de façon sûre, portez des chaussures à semelles antidé-
rapantes et agrippantes et des pantalons longs. Faites
la scarification toujours transversalement par rapport à
la pente. Il ne faut pas se servir du scarificateur sur les
pentes inclinées de plus de 15 degrés pour des raisons
de sécurité. Faites particulièrement attention dans vos
mouvements en arrière et lorsque vous tirez le scarifi-
cateur, risque de trébuchement !
Indications pour une bonne utilisation
Pour le travail, il est conseillé de travailler par che-
vauchement.
