Messa in funzione

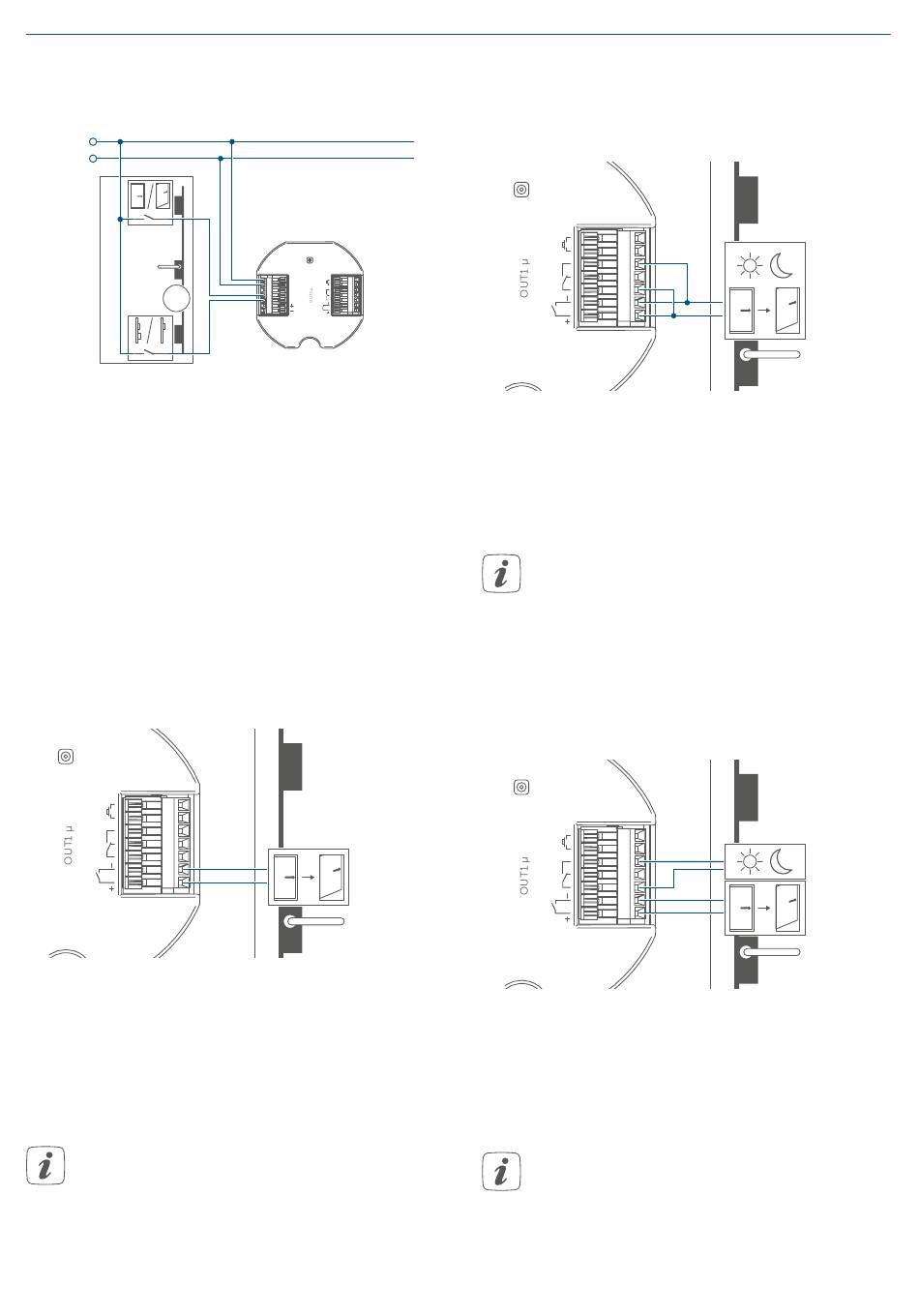

6.3.3 Riconoscimento dello stato
della porta
VCC
GND
M
Figura 5
Lo stato aperto/chiuso della porta può
essere rilevato con l'input IN1. L'input
IN2 rileva lo stato di bloccato/sblocca-
to, se disponibile. I segnali corrispon-
denti devono essere forniti dalla serra-
tura motorizzata. È possibile utilizzare
anche contatti per porte/finestre sepa-
rati e collegarli all'HmIP-FLC.
6.3.4 Apriporta standard
VCC
IN4
GND
OUT
NO
NC
IN2
COM
OUT2
IN3
ε
Figura 6
Collegamento di apriporta con un
ingresso del segnale. Fare attenzione
alla corretta polarità durante il collega-
mento.
Ad es. compatibilità con Winkhaus
blueMatic EAV3 e apriporta sem-
plici
VCC
IN4
GND
OUT
NO
IN1
NC
IN2
COM
IN3
OUT2
ε
6.3.5 Apriporta comune e
commutazione delle modalità
giorno/notte
VCC
IN4
GND
OUT
NO
NC
IN2
COM
OUT2
IN3
ε
Figura 7
Collegamento di apriporta e serrature
con ingressi separati per la funzione di
sblocco e blocco porte.
Ad es. compatibile con MACO
M-TS, Fuhr multitronic 881
6.3.6 Apriporta separato e
commutazione delle modalità
giorno/notte
VCC
IN4
GND
OUT
NO
NC
IN2
COM
OUT2
IN3
ε
Figura 8
Collegamento di apriporta con fun-
zione di blocco e un solo ingresso del
segnale.
Ad es. compatibile con Winkhaus
blueMotion, Siegena GENIUS,
Roto Eneo
