Funzioni e vista d'insieme dell'apparecchio
4 Funzioni e vista d'insieme
dell'apparecchio
Homematic IP Controller universale
per serratura motorizzata è un dispo-
sitivo per il controllo di una serratura
motorizzata ed è destinato al montag-
gio in impianti con azionamenti per
serrature motorizzate fisse in porte
di ingresso. Per utilizzare HmIP-FLC,
la serratura motorizzata deve essere
dotata di un'unità di controllo specifi-
ca del produttore, che monitori tutti i
parametri tecnici rilevanti della serra-
tura motorizzata. L'HmIP-FLC è con-
trollato da quattro ingressi, che pos-
sono essere utilizzati per scopi diversi.
Lo stato della porta (aperto/chiuso o
bloccato/sbloccato) può essere rileva-
to e commutato tra le modalità giorno/
notte mediante un pulsante o un in-
terruttore. È anche possibile emettere
un impulso di apertura premendo un
pulsante. Sono presenti due uscite di
commutazione per il controllo della
serratura motorizzata. Il contatto di
commutazione viene utilizzato per la
commutazione tra le modalità giorno/
notte. L'uscita a collettore aperto invia
l'impulso di commutazione alla serra-
tura motorizzata.

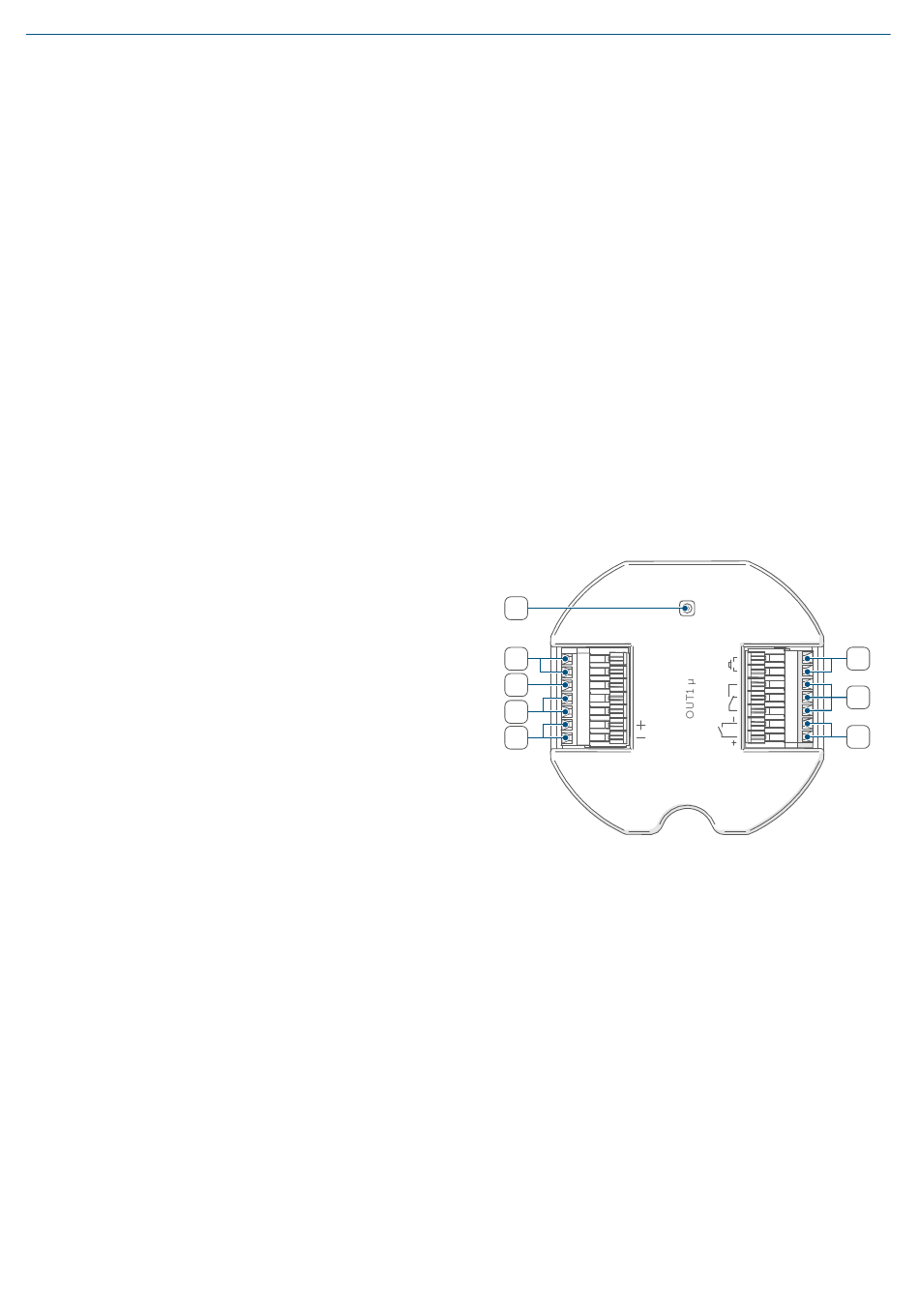

Vista d'insieme dell'apparecchio:
(A Tasto di sistema (tasto di inizializza-
zione/LED)
(B) Alimentazione di tensione 12-24
V
DC
(C) Morsetto di uscita 12-24 V
(D) Morsetti di ingresso
Interfaccia di contatto 12-24 V
(E) Morsetti di ingresso
Apertura porta 6-24 V
(F) Morsetti di ingresso
Commutazione giorno/notte
(G) Morsetti di uscita
Contatto di commutazione
(H) Morsetti di uscita a collettore aper-
to (open collector)
A
B
VCC
GND
C
OUT
IN1
D
IN2
E
IN3
Figura 1
DC
DC
AC/DC
F
IN4
NO
G
NC
COM
OUT2
H
ε
55
