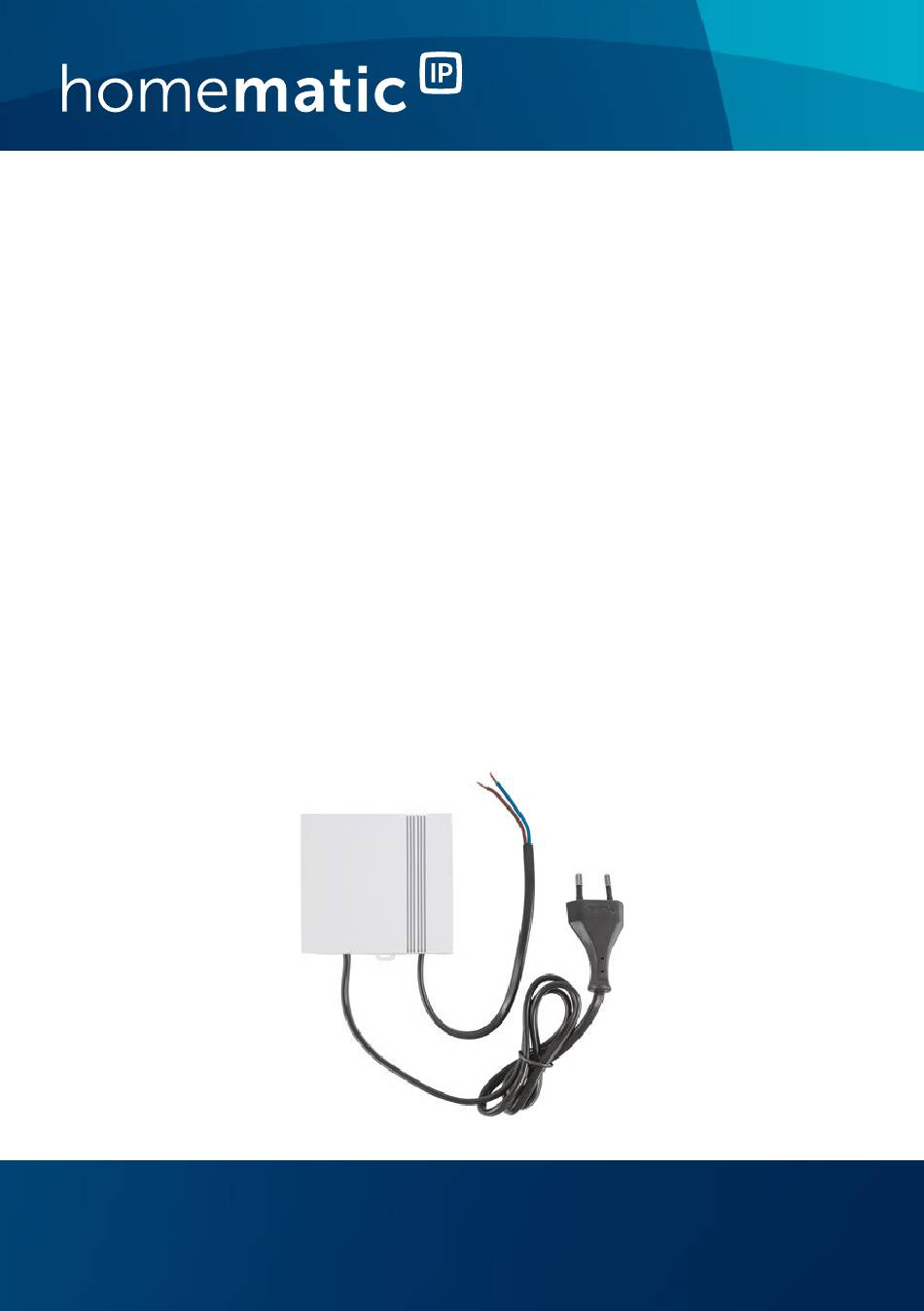

- Seite 1 Montage- und Bedienungsanleitung Mounting instruction and operating manual Trafo für Fußbodenheizungs- S. 2 aktoren – 24 V Transformer for Floor Heating p. 16 Actuators – 24 V HmIP-FAL24-TR...
-
Seite 2: Lieferumfang
Lieferumfang Anzahl Bezeichnung Homematic IP Trafo für Fußbodenheizungs- aktoren – 24 V Bedienungsanleitung Dokumentation © 2016 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung ...........6 Gefahrenhinweise ............6 Funktion und Geräteübersicht ........9 Allgemeine Systeminformationen ......10 Montage ................10 Inbetriebnahme .............. 11 Installationshinweise ............11 Installation ................13 Wartung und Reinigung ..........14 Technische Daten ............14... -
Seite 6: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home- matic IP Gerät in Betrieb nehmen. Bewahren Sie die An- leitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. - Seite 7 Gefahrenhinweise Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Ein- fluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus. Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpa- ckungsmaterial nicht achtlos...
- Seite 8 Gefahrenhinweise Arbeiten am 230-V-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Zur Vermeidung eines elektrischen Schlages am Gerät, schalten Sie bitte die Netz- spannung frei (Sicherungsautomat abschalten). Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen.
-
Seite 9: Funktion Und Geräteübersicht
Gewährleistungs- und Haftungsausschluss. Funktion und Geräteübersicht Der Homematic IP Trafo für Fußbodenheizungsaktoren – 24 V ist für die Installation und den Betrieb des Home- matic IP Fußbodenheizungsaktors – 10-/6-fach, 24 V (HmIP-FAL24-C6 und HmIP-FAL24-C10) notwendig. -
Seite 10: Allgemeine Systeminformationen
24 V notwendig. Welcher Funktionsumfang sich innerhalb des Homema- tic IP Systems im Zusammenspiel mit weiteren Kompo- nenten ergibt, entnehmen Sie bitte dem Homematic IP Anwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.eQ-3.de. Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderun-... -
Seite 11: Inbetriebnahme
Inbetriebnahme Weitere Informationen zur Montage des Fußbo- denheizungsaktors entnehmen Sie bitte der Be- dienungsanleitung des Geräts. • Verrasten Sie den Trafo, indem Sie die Rastnase (A) nach oben drücken (s. Abbildung 2). • Achten Sie darauf, dass die Rastnase komplett einrastet und das Gerät fest auf der Schiene sitzt. - Seite 12 Inbetriebnahme *Erforderliche Fachkenntnisse für die Installation: Für die Installation sind insbesondere folgende Fachkenntnisse er- forderlich: • Die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und Kurzschließen; benachbarte, unter Spannung stehende Teile abdecken oder abschranken; • Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf.
-
Seite 13: Installation
Inbetriebnahme Beachten Sie bei der Installation die Gefahrenhin- weise gemäß „2 Gefahrenhinweise“ auf Seite 9. Installation Für die Installation des Trafos gehen Sie wie folgt vor: • Schließen Sie den Trafo mit dem Anschlusskabel (C) an die dafür vorgesehenen Anschlussklemmen des Fußbodenheizungsaktors an. -
Seite 14: Wartung Und Reinigung
Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunst- stoffgehäuse und die Beschriftung können dadurch an- gegriffen werden. Technische Daten Geräte-Kurzbezeichnung: HmIP-FAL24-TR Primär: 230 V/50 Hz Sekundär: 24 V/36 VA Schutzart: IP20... - Seite 15 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
-
Seite 16: Package Contents
Package contents Quantity Description Homematic IP Transformer for Floor Heating Actuators – 24 V Operating manual Documentation © 2016 eQ-3 AG, Germany. All rights reserved. This manual may not be reproduced in any for- mat, either in whole or in part, nor may it be duplicated or edited by electronic, mechanical or chemical means, without the written consent of the publisher. - Seite 17 Table of contents Information about this manual........18 Hazard information ............18 Function and device overview ........21 General system information ........22 Mounting ................22 Start-up ................23 Installation instructions ............. 23 Installation ................25 Maintenance and cleaning ...........26 Technical specifications ..........26...
-
Seite 18: Information About This Manual
Information about this manual Please read this manual carefully before beginning op- eration with your Homematic IP component. Keep the manual so you can refer to it at a later date if you need to. If you hand over the device to other persons for use, please hand over this manual as well. - Seite 19 Hazard information The device may only be operated in dry and dust- free environment and must be protected from the effects of moisture, vibrations, solar or other methods of heat radiation, cold and mechanical loads. The device is not a toy; do not allow children to play with it.
- Seite 20 Hazard information qualified electricians (to VDE 0100) are permitted to carry out work on the 230 V mains. Applicable accident prevention regulations must be com- plied with whilst such work is being carried out. To avoid electric shocks from the device, please disconnect the mains voltage (trip the miniature circuit-breaker).
-
Seite 21: Function And Device Overview
Function and device overview The Homematic IP Transformer for Floor Heating Actuators – 24 V is required for the installation and operation of the Homematic IP Floor Heating Actuator – 10/6 channels, 24 V (HmIP-FAL24-C6 and HmIP- FAL24-C10). You can easily install the device on a DIN rail next to the Homematic IP Floor Heating Actuator –... -
Seite 22: General System Information
Directive 1999/5/EC. You can find the full declaration of conformity at www.homematic-ip.com. Mounting For the 24 V operation of the Homematic IP Floor Heating Actuator, the Homematic IP Transformer for Floor Heat- ing Actuators - 24 V has to be installed. For mounting the transformer to a DIN rail, please proceed as follows: •... -
Seite 23: Start-Up
Start-up For further information on installation of the floor heating actuator, please refer to the user manual of the device. • Latch the transformer by pressing the spring latch (A) upwards (see fig. 2). • Make sure that the spring latch engages properly and that the device is securely seated on the rail. - Seite 24 Start-up Contact an electrical installer! *Specialist knowledge required for installation: The following specialist knowledge is particularly important during installation: • The “5 safety rules” to be used: Disconnect from mains; Safeguard from switching on again; Check that system is deenergised; Earth and short circuit; Cover or cordon off neighbouring live parts;...
-
Seite 25: Installation
Start-up Please observe the hazard information in section “2 Hazard information” on page 14 during instal- lation. Installation To install the transformer, please proceed as follows: • Connect the transformer to the corresponding connection terminals of the floor heating actu- ator using the connection cable (C). -
Seite 26: Maintenance And Cleaning
Do not use any detergents containing solvents, as they could corrode the plastic housing and label. Technical specifications Device short description: HmIP-FAL24-TR Primary: 230 V/50 Hz Secondary: 24 V/36 VA Degree of protection:... - Seite 27 Technical specifications Instructions for disposal Do not dispose of the device with regular do- mestic waste! Electronic equipment must be disposed of at local collection points for waste electronic equipment in compliance with the Waste Electrical and Electronic Equipment Di- rective.
- Seite 28 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
