Funciones y esquema del dispositivo
4 Funciones y esquema del
dispositivo
El Homematic IP Controlador de ce-
rradura motorizada universal es un
dispositivo para controlar una cerra-
dura motorizada y está diseñado para
su montaje en instalaciones con accio-
namientos de cerraduras motorizadas
instaladas de forma fija en puertas de
entrada (de viviendas). Para utilizar el
HmIP-FLC, la cerradura motorizada
debe disponer de una unidad de con-
trol específica del fabricante que con-
trole todos los parámetros técnicos
relevantes de la cerradura motorizada.
El HmIP-FLC se controla mediante
cuatro entradas, que pueden utilizar-
se para distintos fines. El estado de la
puerta (abierta/cerrada o bloqueada/
desbloqueada) se puede detectar y
conmutar entre el modo diurno/noc-
turno mediante un pulsador o un inte-
rruptor. También es posible emitir un
impulso de apertura accionando un
pulsador. La cerradura motorizada se
puede controlar a través de dos salidas
de conmutación. Por su parte, con el
contacto de conmutación se puede
cambiar entre el modo día/noche. La
salida de colector abierto envía el im-
pulso de conmutación a la cerradura
motorizada.

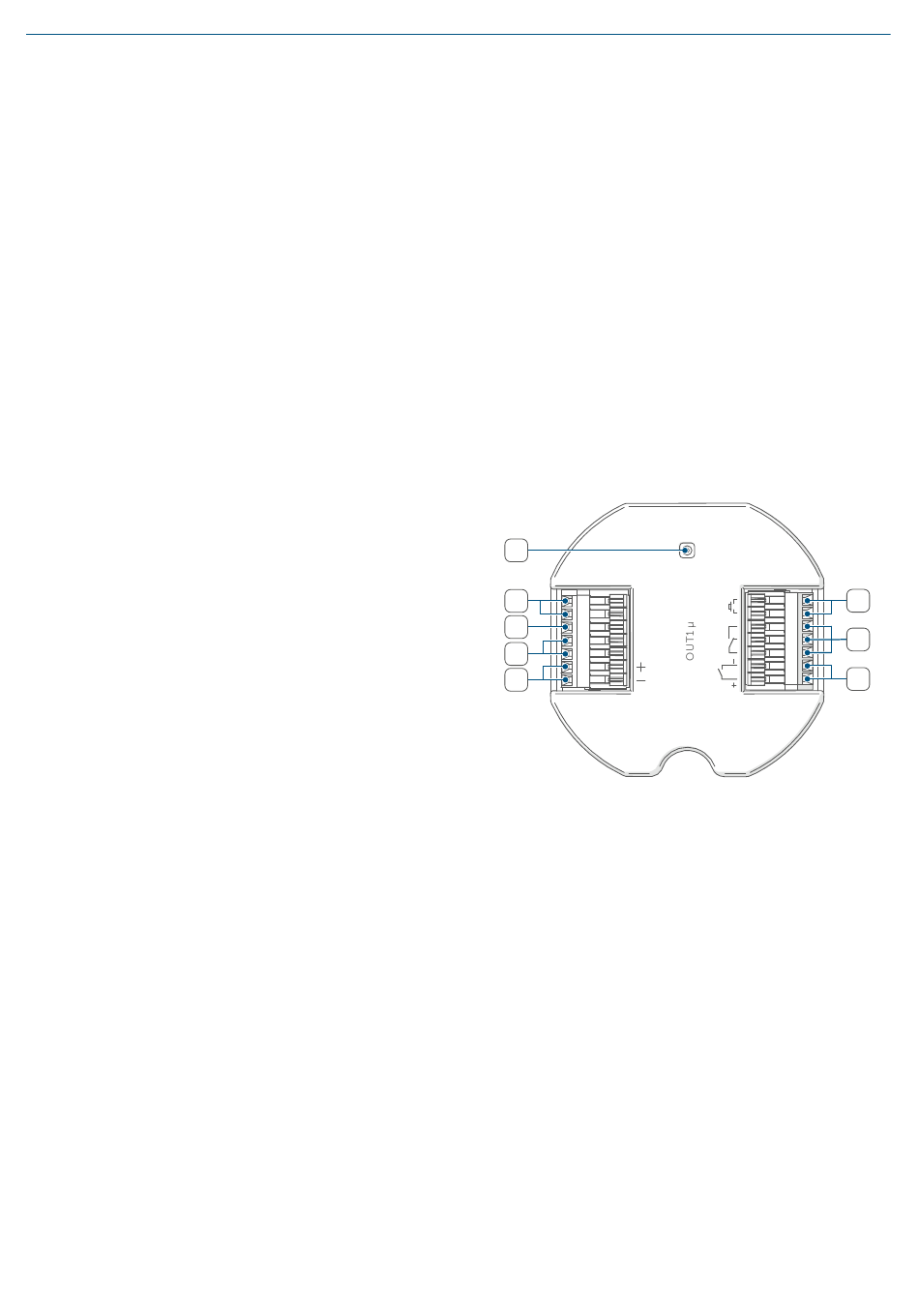

Vista general:
(A) Botón del sistema (botón de cone-
xión/LED)
(B) Alimentación de tensión 12-24 V
(C) Bornes de salida 12-24 V
(D) Bornes de entrada
interfaz de contacto 12-24 V
(E) Bornes de entrada
apertura de puerta 6-24 V
(F) Bornes de entrada
conmutación diurno/nocturno
(G) Bornes de salida
contacto de conmutación
(H) Bornes de salida colector abierto
A
B
VCC
GND
C
OUT
IN1
D
IN2
E
IN3
Figura 1
CC
CC
CC
CA/CC
F
IN4
NO
G
NC
COM
H
OUT2
ε
42
