Puesta en servicio
6.3.4 Abrepuertas sencillo
VCC
IN4
GND
OUT NO
NC
IN2 COM
OUT2
IN3
ε

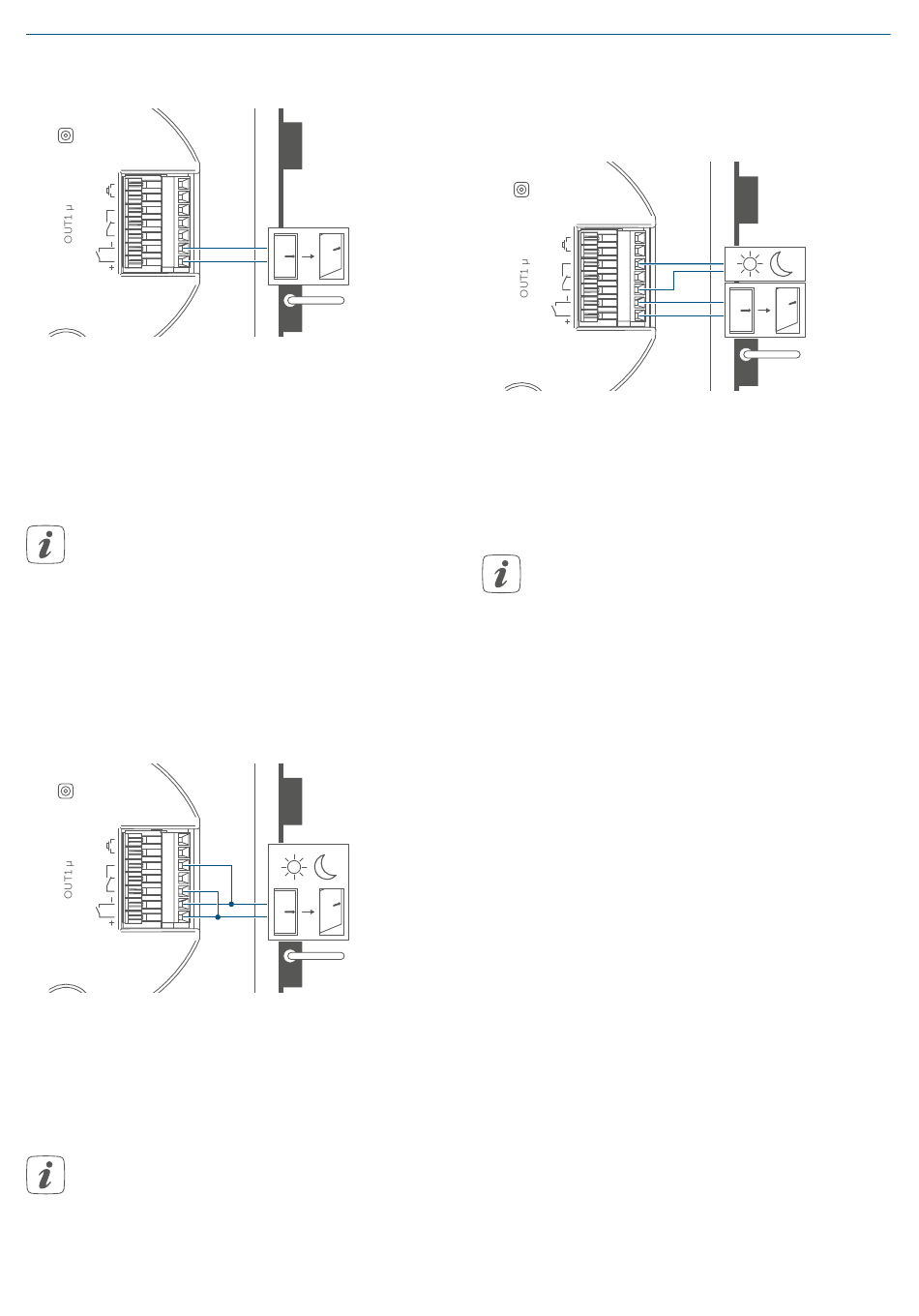

Figura 6
Conexión de abrepuertas con una en-
trada de señal. Para establecer la cone-
xión, asegúrese de que la polaridad sea
correcta.
P. ej., compatible con Winkhaus
blueMatic EAV3 y abrepuertas
sencillos
6.3.5 Abrepuertas común y
conmutación de modo día/
noche
VCC
IN4
GND
OUT NO
NC
IN2 COM
OUT2
IN3
ε
Figura 7
Conexión de abrepuertas y cerraduras
con entradas separadas para la función
de apertura y bloqueo de puerta.
P. ej., compatible con MACO
M-TS, Fuhr multitronic 881
6.3.6 Abrepuertas independiente
y conmutación de modo día/
noche
VCC
IN4
GND
OUT NO
NC
IN2 COM
OUT2
IN3
ε
Figura 8
Conexión de abrepuertas con función
de bloqueo y solo una entrada de se-
ñal.
P. ej., compatible con Winkhaus
blueMotion, Siegena GENIUS,
Roto Eneo
