Mise en service

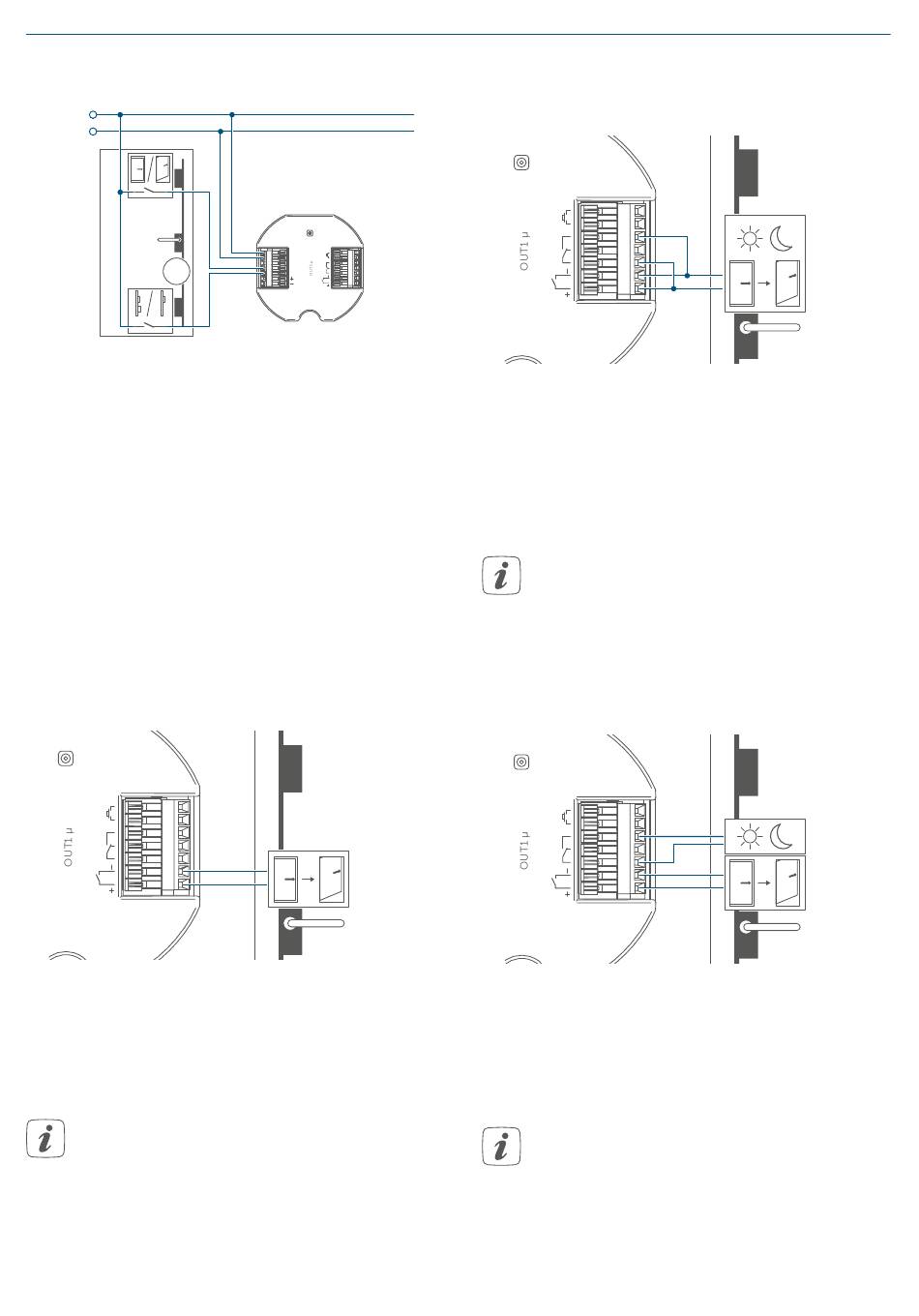

6.3.3 Détecter l'état de la porte
VCC
GND
M
Figure 5
L'entrée IN1 permet de saisir l'état
ouvert/fermé de la porte. Si elle est
installée, l'entrée IN2 détecte l'état
verrouillé/déverrouillé. Les signaux
correspondants doivent être fournis
par la serrure motorisée. Il est égale-
ment possible d'utiliser des contacts
de porte/fenêtre séparés et de les
connecter au HmIP-FLC.
6.3.4 Gâche simple
VCC
IN4
GND
OUT
NO
NC
IN2
COM
OUT2
IN3
ε
Figure 6
Raccordement de gâches avec une
entrée de signal. Veillez à respecter la
polarité lors du raccordement.
compatible par exemple avec
Winkhaus blueMatic EAV3 et
gâches simples
VCC
IN4
GND
OUT
NO
IN1
NC
IN2
COM
OUT2
IN3
ε
6.3.5 Gâche électrique commune et
commutation mode jour/nuit
VCC
IN4
GND
OUT
NO
NC
IN2
COM
OUT2
IN3
ε
Figure 7
Raccordement de gâches et de ser-
rures avec des entrées séparées pour
la fonction d'ouverture de porte et de
verrouillage.
compatible par exemple avec
MACO M-TS, Fuhr multitronic 881
6.3.6 Gâche électrique séparée et
commutation mode jour/nuit
VCC
IN4
GND
OUT
NO
NC
IN2
COM
OUT2
IN3
ε
Figure 8
Raccordement de gâches avec fonc-
tion de verrouillage et une seule entrée
de signal.
compatible par exemple avec
Winkhaus blueMotion, Siegena
GENIUS, Roto Eneo
33
