Messa in funzione
• Per attivare la modalità di inizializ-
zazione del dispositivo, provvedere
all'alimentazione di tensione trami-
te il sistema previsto.
Qui di seguito sono illustrati esempi di
possibili applicazioni
Per le istruzioni di cablaggio, con-
sultare le istruzioni per l'uso della
serratura motorizzata

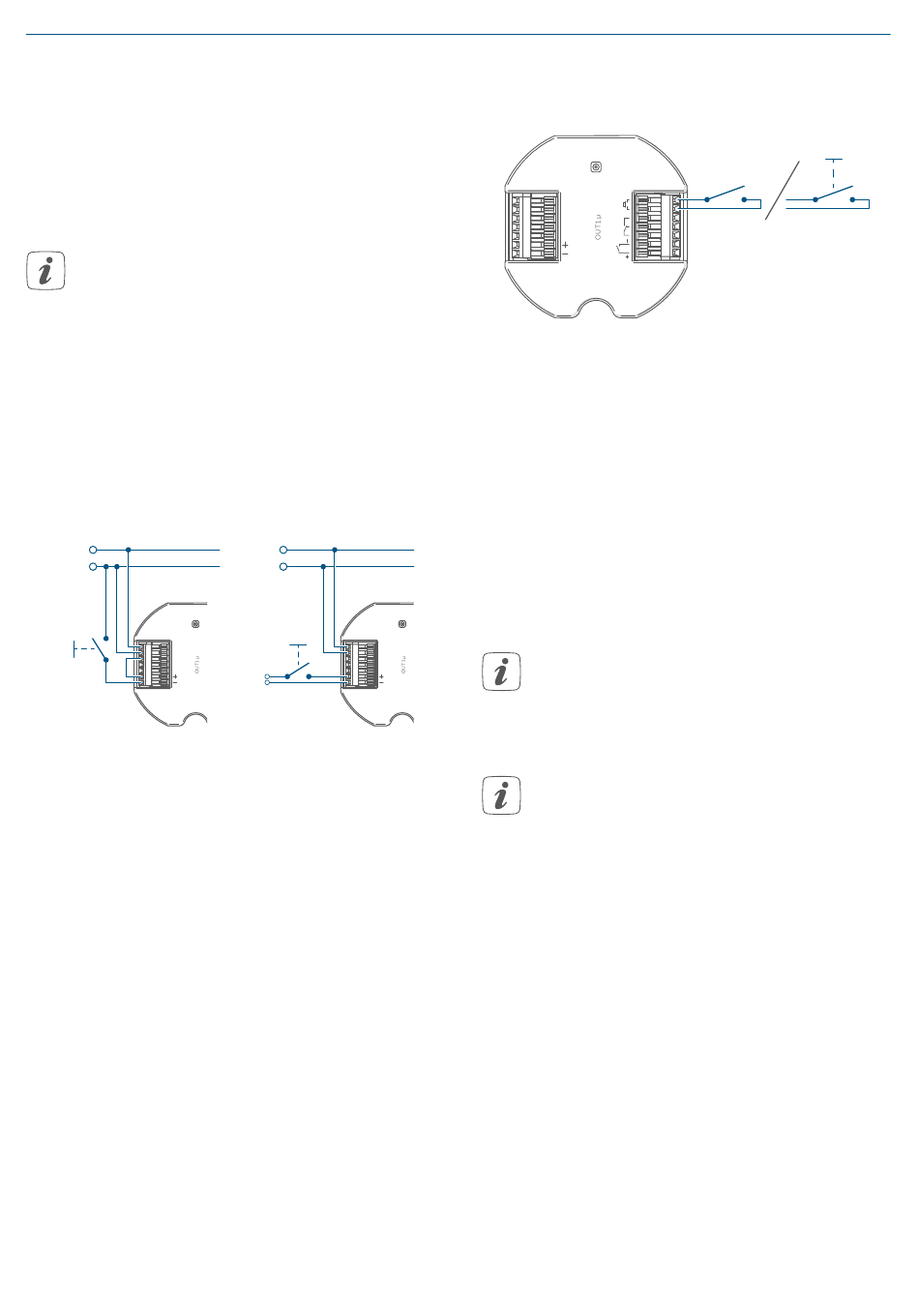

6.3.1 Apertura porta tramite pulsante
A Pulsante a potenziale zero
B Pulsante con tensione esterna
A
VCC
GND
VCC
GND
OUT
IN1
IN2
IN3
OUT2
Figura 3
Tipicamente, l'ingresso IN3 viene utiliz-
zato per la funzione di apertura porta.
In alternativa, è possibile utilizzare altri
sistemi di controllo degli accessi con
uscite a impulsi (serratura a codice,
lettore RFID, ricevitore radio).
B
VCC
GND
IN4
NO
6-24 V
NC
AC/DC
COM
SELV
ε
6.3.2 Commutazione giorno/notte
Figura 4
La commutazione della modalità gior-
no/notte può essere attivata anche
tramite un pulsante o un interruttore.
La modalità viene commutata auto-
maticamente utilizzando un pulsante
(funzione Toggle). Tipicamente, si uti-
lizza un interruttore che specifica la
modalità in base alla posizione corri-
spondente.
VCC
IN4
Questo differisce dalla configura-
GND
OUT
NO
IN1
NC
IN2
COM
IN3
OUT2
zione standard e deve essere im-
ε
postato separatamente nella
Homematic IP App.
Se la modalità giorno/notte viene
modificata tramite comando a
tempo o telecomando, la posizio-
ne dell'interruttore collegato po-
trebbe non corrispondere alla
modalità corrente. Tuttavia, pre-
mendo l'interruttore, si passa o si
resta sempre nella modalità corri-
spondente.
tramite pulsante/interruttore
VCC
IN4
GND
OUT
NO
IN1
NC
IN2
COM
OUT2
IN3
ε
58
