Fonction et aperçu de l'appareil
4 Fonction et aperçu de
l'appareil
Le contrôleur universel de serrure
motorisée Homematic IP est un appa-
reil destiné à commander une serrure
motorisée. Il a été conçu pour être
monté dans des installations avec des
entraînements de serrure motorisée
fixes dans des portes d'entrée (de mai-
son). Pour l'utilisation du HmIP-FLC,
la serrure motorisée doit disposer
d'une commande spécifique au fabri-
cant qui surveille tous ses paramètres
techniques pertinents. Le HmIP-FLC
est commandé par quatre entrées qui
peuvent être utilisées à différentes
fins. Il est possible de saisir l'état de la
porte (ouverte/fermée ou verrouillée/
déverrouillée) et de basculer entre le
mode jour/nuit au moyen d'un bouton
ou d'un commutateur. Une impulsion
d'ouverture peut de plus être émise
en appuyant sur un bouton. Il existe
deux sorties de commutation pour la
commande de la serrure motorisée.
Le contact inverseur permet de passer
du mode jour au mode nuit. La sortie à
collecteur ouvert envoie l'impulsion de
commutation à la serrure motorisée.

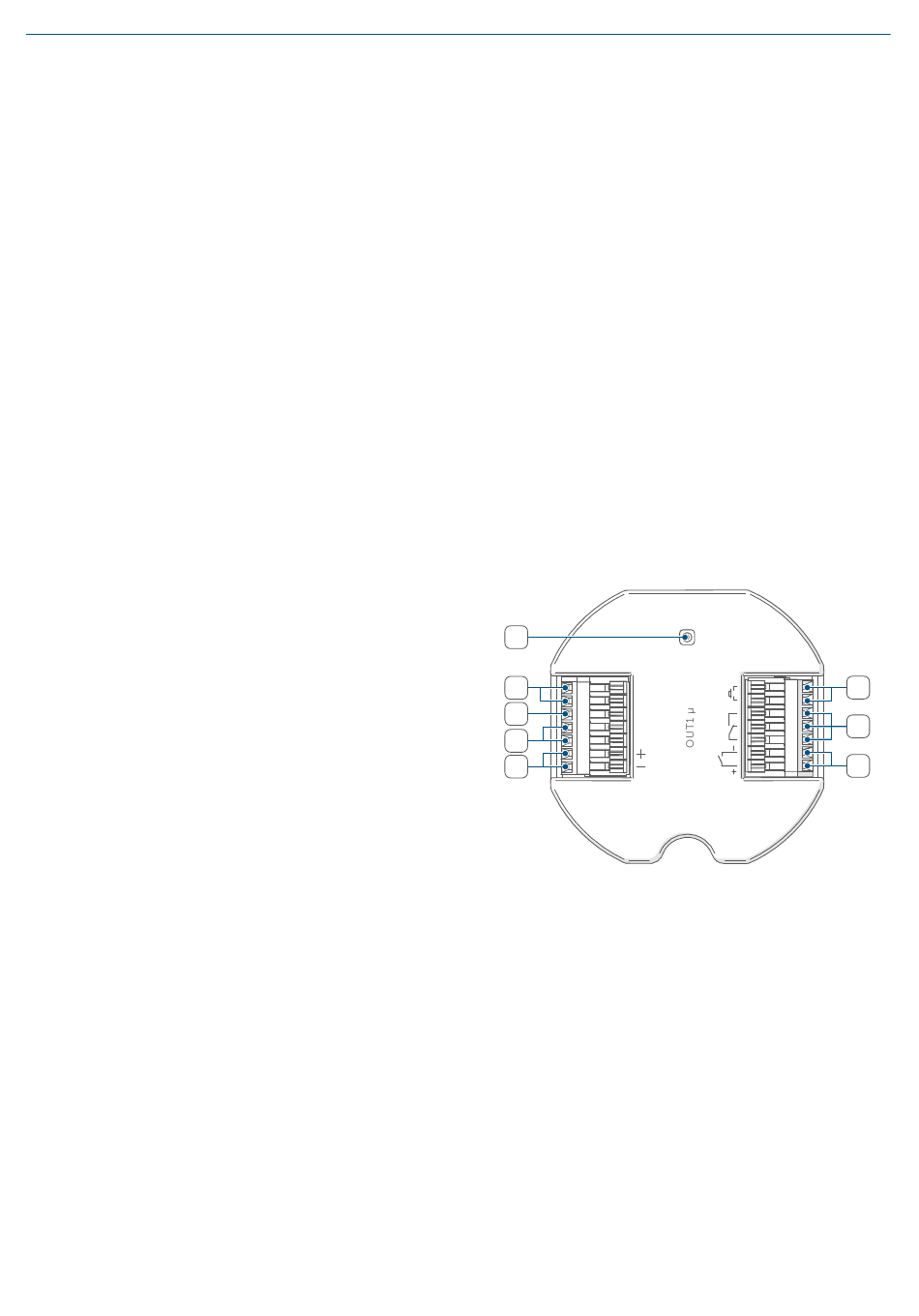

Aperçu de l'appareil :
(A) Touche système (touche d'appren-
tissage/LED)
(B) Alimentation électrique de 12 à
24 V
CC
(C) Borne de sortie de 12 à 24 V
(D) Bornes d'entrée
de l'interface de contact de 12 à
24 V
CC
(E) Bornes d'entrée
de l'ouverture de porte de 6 à
24 V
CA/CC
(F) Bornes d'entrée
de commutation jour/nuit
(G) Bornes de sortie
contact inverseur
(H) Bornes de sortie collecteur ouvert
A
B
VCC
GND
C
OUT
IN1
D
IN2
E
IN3
Figure 1
CC
F
IN4
NO
G
NC
COM
OUT2
H
