ANSCHLÜSSE
4
Elekroanschlüsse
Die Schalttafel des Befeuchters mit 230/1/50
Versorgung verbinden.
4.13

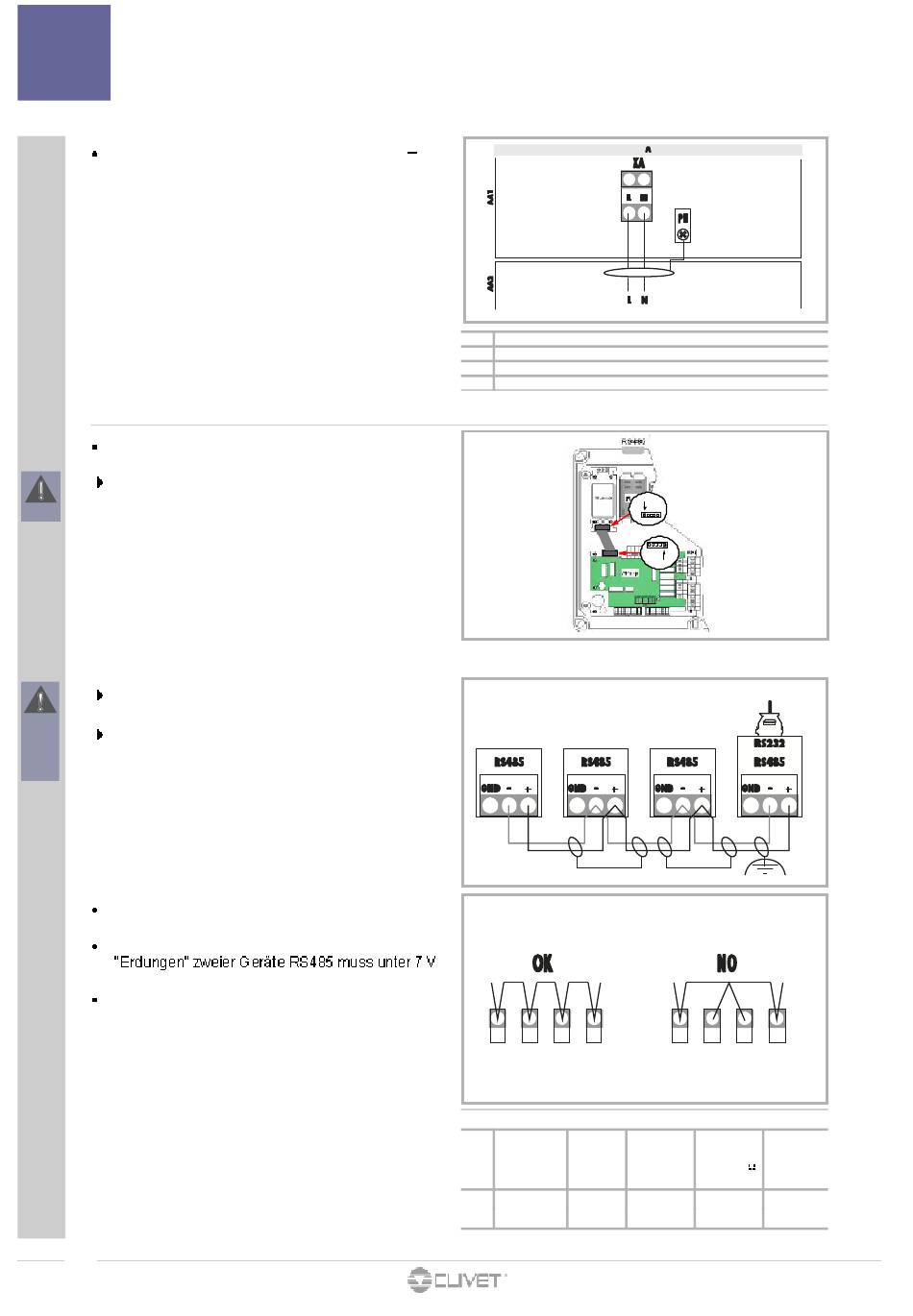

ANSCHLUSS MODUL RS485
Das Modul RS 485 an der Schalttafel von Elfofresh
positionieren.
Für den korrekten Anschluss GND (blau) als
Bezug nehmen.
Die Abschirmung muss an einem einzigen Punkt
störungsfrei geerdet werden;
Die Abschirmung muss für die gesamte Länge des
seriellen Kabels bestehen.
Die Gesamtlänge jeder einzelnen seriellen Leitung
darf die Länge von 1000 Metern nicht übersteigen.
Die Leistungsdifferenz zwischen den beiden
sein.
Die seriellen Leitungen müsse mit einer
Busverbindung verbunden werden, d.h. es sind
keine Knoten zu mehreren Punkten erlaubt.
26
A
Modul Befeuchter
XA
Klemmleiste
AA1 Verbindungen im Inneren der Einheit
AA2 Vom Monteur herzustellende Anschlüsse
ANSCHLÜSSE
Anz. Anschluss
Querschnitt
Rif
-kabeln
(mmq)
2 getwistete
und abgeschir-
0,22 - 0,35
mte
GND
GND
Nominal-
Nominal-
Empfohlenes
leistung
impedanz
Kabel
pF/m
BELDEN
<50
120
3105A
INSTALLATEUR
