ANSCHLÜSSE
4
Elektroanschlüsse
4.11

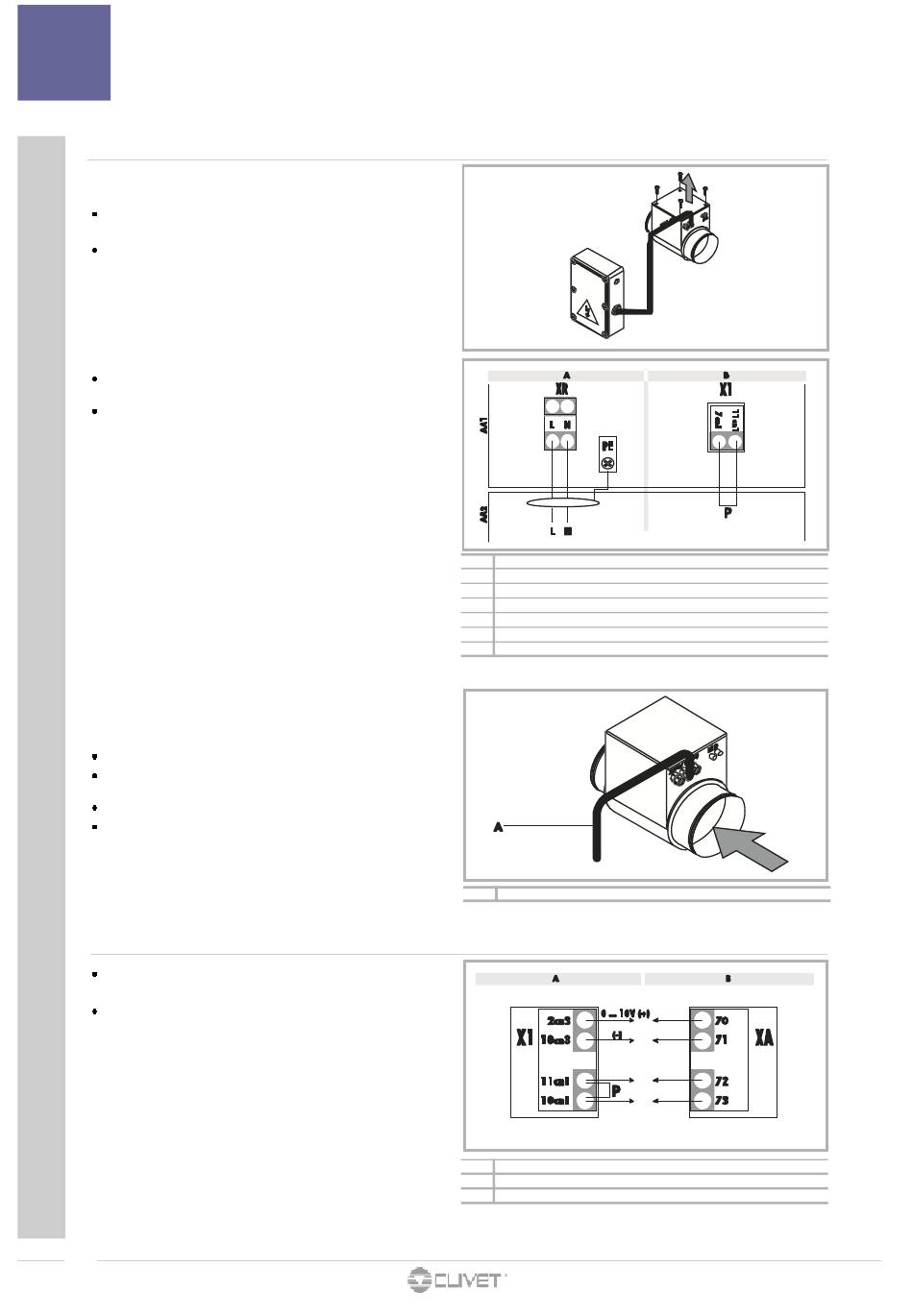

ANSCHLÜSSE WIDERSTAND
Das Modul des Widerstands ist mit einem Kabel zum
Anschluss an den Stecker ausgestattet.
Fügen Sie den Stecker der Widerstände an der
Schalttafel der Einheit ein.
Lösen Sie die Befestigungsschrauben und
entfernen Sie den Deckel der Schalttafel der
Widerstände.
Entfernen Sie den Steg an der Klemmleiste der
Schalttafel der Einheit.
Die Anspeisung mit 230/1/50 an den elektrischen
Widerständen.
Im Fall einer Installation des Moduls der Widerstände
ist es notwendig, den in der Einheit vorhandenen
Luftfühler zu verschieben.
Den Stecker des Fühlers abstecken.
Den Fühler für die von der Einheit rückgeholten
Luft demontieren.
Vor den elektrischen Widerständen installieren.
An den Stecker des Kabels des elektrischen
Widerstandsmoduls anschließen.
4.12
ANSCHLUSS BEFEUCHTER
Den Steg 10cn1 - 11cn1 an der Klemmleiste X1
entfernen.
Den Anschluss zwischen X1 von ELFOFRESH2
und XA des Befeuchters herstellen.
25
A
Modul Widerstände
Elfofresh
B
Klemmleiste Elfofresh
X1
Klemmleiste Modul Widerstände
XR
Steg
P
AA1 Anschlüsse im Inneren der Einheit
AA2 Durch Monteur herzustellende Anschlüsse
Stecker Fühler der Rückholluft (gelb)
A
A
Elfofresh
Befeuchter
B
P
Steg
INSTALLATEUR
