INSTALLATION
3
ABLAUF DER ARBEITSSCHRITTE
3.3
Positionieru ng der Einhei t
3.4
Positionieru ng der Sch alttafel
EINLEITENDE INFORMATIONEN
Allgemeines
Beachten Sie bei allen Arbeitsschritten die geltenden
Sicherheitsbestimmungen.
Für
Detailinformationen
technische Merkmale etc.) verweisen wir auf das Kapitel
der vertiefenden Beschreibungen.
Vergewissern Sie sich, dass sich die Einheiten in
stabilem Gleichgewicht befinden.
Zur Durchführung der Tätigkeiten Schutzausrüstung
verwenden: Handschuhe, Brillen etc.
Funktionale Abstände
Die funktionalen Abstände dienen Folgendem:
- Garantie des korrekten Betriebs der Einheit;
- Ermöglichung von Wartungsarbeiten;
- Schutz des autorisierten Personals und der exponierten
Personen.
Positionierung
Die Einheit wurde entworfen, um in einem Raum an einer
fixen Position installiert zu werden;
Die Einheit darf nicht im Freien oder in einem Raum/
Zimmer installiert werden, in welchem die Temperatur
unter 0°C sinken kann.
Die Übertragung von Vibrationen wie folgt begrenzen:
- Schwingungsdämpfer an den Stütz und Haltepunkten

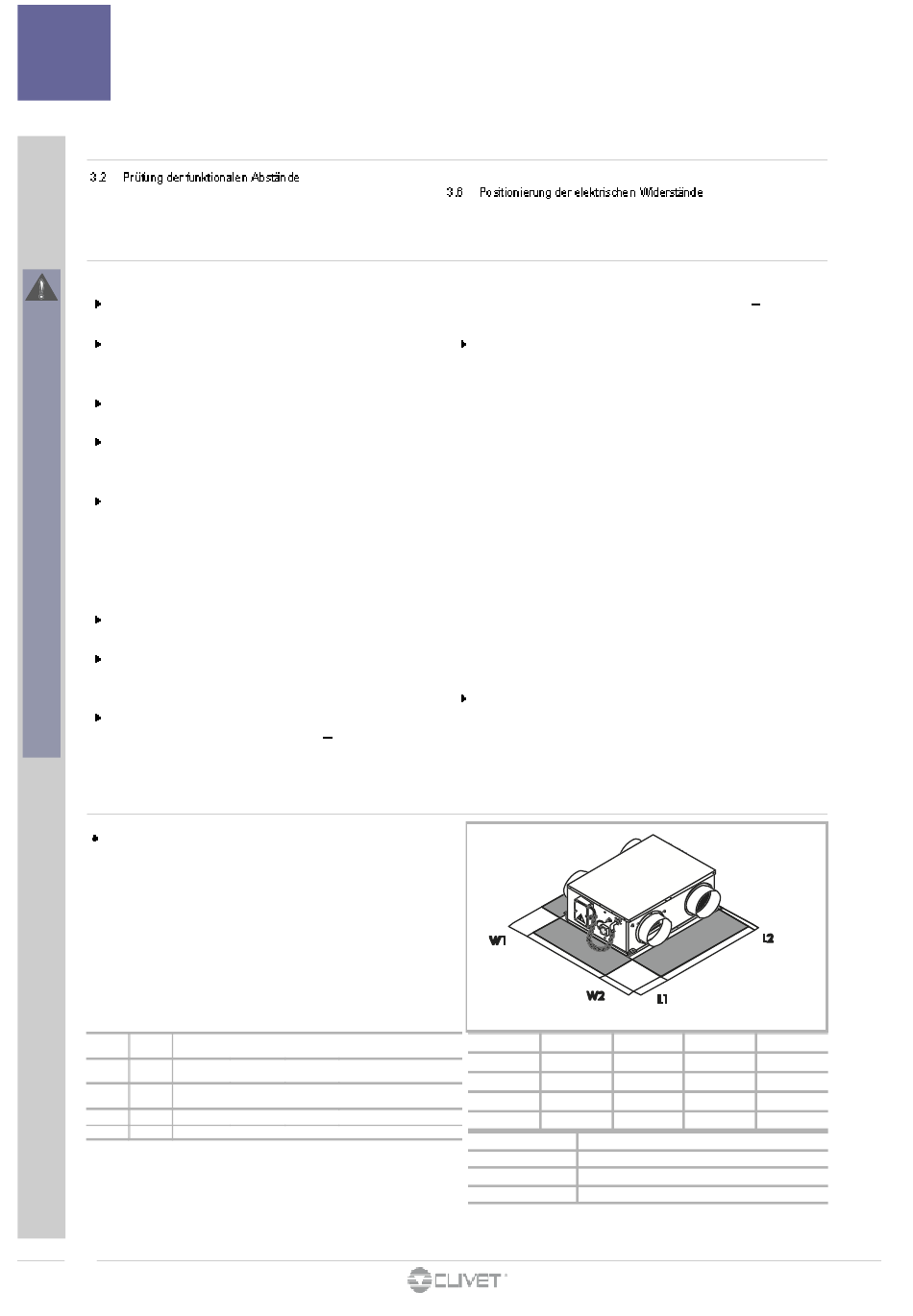

PRÜFUNG DER FUNKTIONALEN ABSTÄNDE
3.2
Positionieren Sie die Einheit unter Berücksichti-
gung der in der Abbildung angegebenen Abstän-
de.
Zugänglichkeit der Schalttafel bei Installation an der
A
*L1
Maschi ne
Seitliche Entnahme des Filters, wenn sich die Schalttafel in
B
Fernbedienungsstellung befindet.
Entnahme des Feuchtigkeitsfühlers und Austausch des
C
Lüfters
Austausch des Lüfters
W1
Austausch des Lüfters
W2
13
3.5
3.7
(Dimensionen,
Gewichte,
Positionieru ng des En tfeuchters
Positionieru ng des Raumthermostaten HID-P1
der Einheit verwenden;
- Flexible Verbindungen an den Hydraulik-, Luft und
Kühlanschlüssen installieren.
Installationskriterien:
- in der abgehängten Decke (oder in der
Fußbodenkonstruktion) die in den funktionalen
Abständen angegebenen Öffnungen vorsehen,
sodass der Zugang zur Einheit für die
Wartungseingriffe gegeben ist;
- Am Boden jenen Raum frei lassen, der der Einheit
und den funktionalen Abstände entspricht, um einen
Zugang mittels Leitern oder anderer Hilfsmittel zu
ermöglichen;
- sicher zugängliche Position;
- Plätze vermeiden, an denen Überschwemmungsgefahr
besteht;
- das Gewicht der Einheit und die Tragfähigkeit der
Stützpunkte prüfen;
- prüfen, ob die Stützpunkte ausgerichtet und im Lot sind;
- die Einheit in einer vom Boden angehobenen Position
montieren.
Eine Missachtung dieser Hinweise kann zu Folgendem
führen:
- Verschlechterung der Energieeffizienz;
- Betriebsstörungen.
Mod
L1
L2
*
200
200
*
300
200
*
500
200
*
650
200
*L1
A
B
C
Höhe in mm
W1
W2
300
300
300
300
300
300
300
300
Serviceabstand
700
500
200
