INSTALLATION
3
3.3

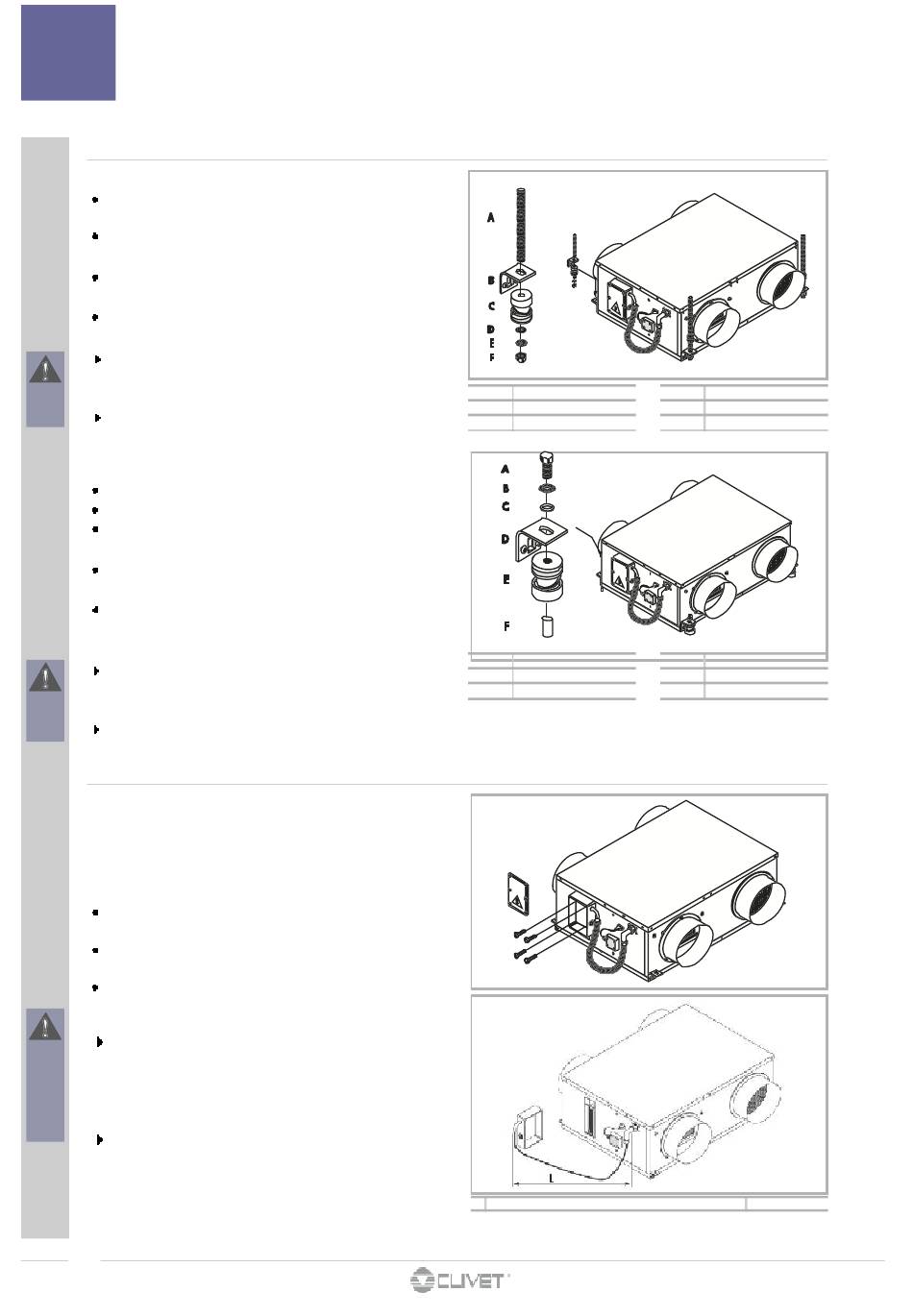

POSITIONIERUNG DER EINHEIT
Anbringung an der Decke
Gewindestangen der Größe M8 (nicht mitgeliefert) an der
Decke montieren.
Die Gewindestangen der Größe M8 durch die an der
Einheit vorgesehenen Halterungen führen.
A n
d er
G e wi nd es t a ng e
Schwingungsdämpfer einfügen und anschrauben.
Die Zahnscheibe und die flache Unterlegscheibe einsetzen
und die Mutter zum Befestigen anziehen.
Vermeiden Sie ein zu festes Anziehen der Muttern und der
Federn, da diese bei zu starkem Anziehen keine
Schwingungen mehr aufnehmen können.
Der Schwingungsdämpfer muss so positioniert sein, dass
der Innenteil mit dem Gewinde nach unten gerichtet ist.
Anbringung am Fußboden
Eine Ge win destan ge der Größe M8 a uf der Auflag efläche ein füh ren.
Den Schwin gungsdämpfer auf d er Gewindestange einsetzen.
Das ob ere Loch des S chwing ungsdämpfers n ach je nem d er Halteru ng
ausrichten.
Die fla che Unterle gesch eibe und d ie Za hnsch eibe in de n B olzen
einsetze n.
Den Bo lzen am ober en Teil des Schwingu ngsdämpfers ansch rauben ,
wobei dieser du rch die a n der Halterung angeb rach ten Öffn ung
durchge füh rt wird.
Vermeid en Sie ein zu festes Anziehen der Mutte rn u nd der Fe dern,
da diese bei zu sta rkem An zieh en kein e S ch wing ungen mehr
aufnehmen könne n.
Der Schwingungsdämpfer muss so positioniert sein, dass der
Innenteil mit dem Gewinde nach oben gerichtet ist
3.4
POSITIONIERUNG DER SCHALTTAFEL
Die Schalttafel wird am Seitenteil der Maschine mon-
tiert geliefert. Falls notwendig, kann diese auch in Fer-
nbedienung in einem Abstand bis zu 2 m bedient wer-
den.
Anbringung mit Fernbedienung
Die Befestigungsschrauben lösen und den Deckel
der Schalttafel entfernen.
Die Befestigungsschrauben (M6) lösen und die
Schalttafel vom Seitenteil der Maschine entfernen.
Die Schalttafel mit Schrauben und Spreizdübeln
befestigen, die für die verwendete Halterung geei-
gnet sind.
Sollte zu einem späteren Zeitpunkt die Installation
von elektrischen Widerständen (optional) vorgese-
hen sein, berücksichtigen Sie, dass das Kabel, das
an die Schalttafel angeschlossen wird, eine Minde-
stlänge von 1,5 Metern haben muss.
In diesem Fall kann das Herausnehmen des Filters
zu Reinigungszwecken gleichermaßen von der
Seite oder von unten erfolgen.
14
d en
ge fe de r t en
A
B
C
A
B
C
.
L Maximale Länge des Verbindungskabels
Gewindestange
D
Halterung
E
Schwingungsdämpfer
F
Bolzen
D
Zahnscheibe
E
Flache Unterlegscheibe
F
Flache Unterlegescheibe
Zahnscheibe
Mutter
Halterung
Schwingungsdämpfer
Gewindestange
2 m
