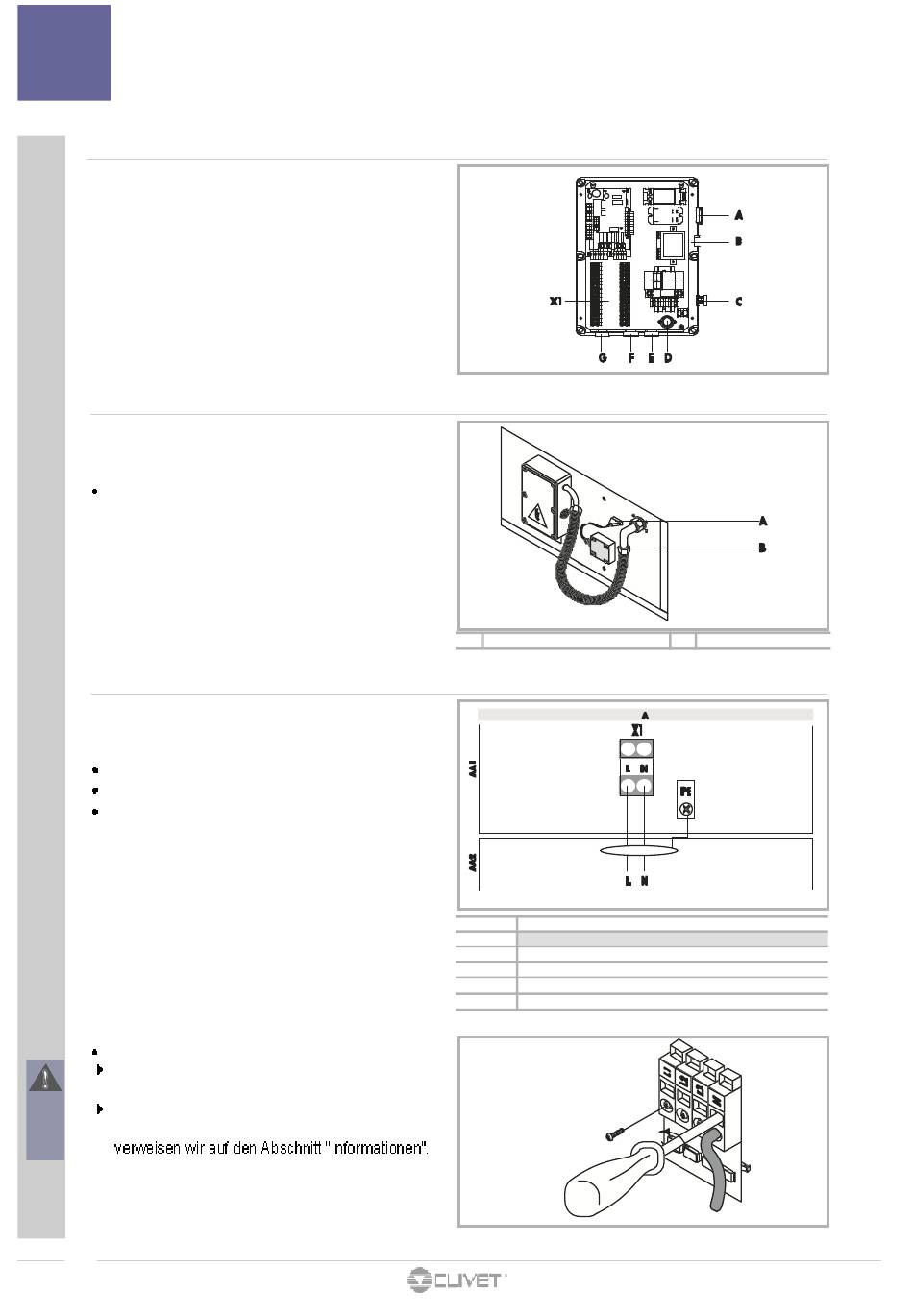

ANSCHLÜSSE
4
Elektroanschlüsse
4.6
SCHEMA ELEKTROANSCHÜSSE
A
Modul RS485
B
Anschluss an Elfofresh
C
Anschluss an das Modul des elektrischen
Widerstands
D
Servicetastatur
E
Stromanspeisung 230/1/50
F
Digitaleingang
G
Raumthermostat HiD -P1
X1
Anschlussklemmleiste
ANSCHLUSS DER FEUCHTIGKEITSSONDE
4.7
Die Einheit ist bei der Lieferung nicht mit dem Stecker
des Lufttemperaturfühlers verbunden, um Schäden
während des Transportes zu vermeiden.
Den Stecker des Feuchtigkeitsfühlers in die
Buchse am Seitenteil der Einheit anstecken.
4.8
ANSCHLUSS DER STROMVERSORGUNG
Die Löcher zum Durchführen der Stromkabeln sind
am Gehäuse der Schalttafel vorgesehen.
Zum Ausführen der Anschlüsse:
Den Schutzdeckel vom Loch entfernen.
Das Kabel bis zur Anschlussklemmleiste führen.
Die Anschlüsse gemäß dem hier dargestellten
Schema ausführen.
Die Kabel an die Klemmleiste anschließen.
Vergewissern Sie sich, dass das Kabel korrekt
eingefügt und in der Klemmleiste befestigt wurde.
Zur Identifikation der Abkürzungen der an der
Schalttafel der Einheit vorhandenen Komponenten
23
Stecker
A
ANS CHLÜS SE
X1
XS2
AA1
Anschlüsse im Inn eren der Einh eit
AA2
Vom Mo nte ur durchzu füh rende Anschlüsse
B
Fühler
A
Klemmleiste
-
INSTALLATEUR
