2.3 Vorbereitung
1. Laden Sie die neueste Version der Enphase Installer App
herunter.
Mit dieser mobilen App können
Sie eine Verbindung zum
IQ Combiner 2 3P EU herstellen, um
das System in Betrieb zu nehmen. Zum
Herunterladen gehen Sie auf
enphase.com/de-de/installers/apps
oder scannen Sie den QR-Code.
2. Überprüfen Sie, ob in der vorhandenen elektrischen
Verteilung genügend Platz vorhanden ist, um die
Stromwandler für den Stromverbrauch (CTS) zu installieren.
3. Stellen Sie sicher, dass der IQ Combiner in Innenräumen
installiert wird. Befestigen Sie das Produkt an der Wand.
4. Legen Sie fest, ob das IQ Gateway Metered über WLAN
oder Ethernet mit dem Internet verbunden werden soll.
Vergewissern Sie sich, dass Ihnen bei Bedarf die folgenden
optionalen Artikel vorliegen: Ethernetkabel [802.3, Cat5E
oder Cat6, ungeschirmte verdrillte Zweidrahtleitung (UTP)].
Verwenden Sie keine geschirmten Twisted Pair-Kabel (STP).
5. Installieren Sie das PV-System und/oder das
IQ Battery-System gemäß den Anweisungen in den
Schnellinstallationsanleitungen des jeweiligen Produkts.
6. Auf dem Hauptetikett des Produkts befindet sich ein
Warnhinweis in englischer und deutscher Sprache.
Das Produkt wird mit zusätzlichen Klebeetiketten für
andere Sprachen geliefert. Verwenden Sie ein Etikett in
der entsprechenden Sprache, das dem Installationsland
entspricht, und kleben Sie es über das vorhandene Etikett.

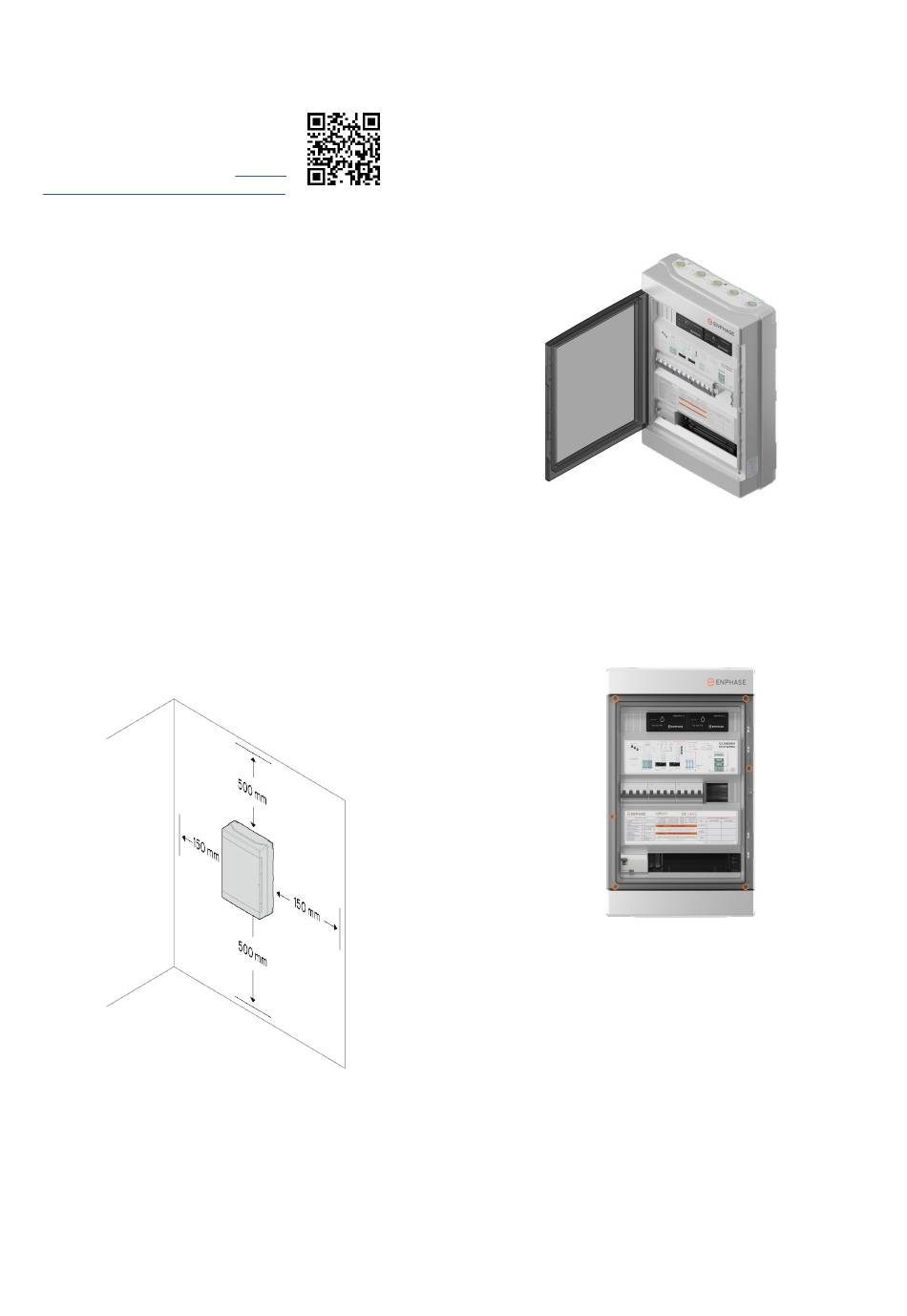

2.4 Planen einer Montageposition
Der IQ Combiner ist für die Wandmontage vorgesehen.
Es werden Gehäuseabstände von mindestens
https:/ /
•
150 mm auf der linken und rechten Seite und
•
500 mm oben, unten und vorn empfohlen
2.5 Installation des Gehäuses
1. Öffnen Sie die transparente Tür. Lösen Sie die sechs
unverlierbaren Schrauben. Die folgende Abbildung zeigt
die Positionen. Wenn Sie die unverlierbaren Schrauben
entfernen, bewahren Sie sie sicher zur späteren
Verwendung auf. Entfernen Sie die Abdeckung zusammen
mit der Tür vom Gehäuse.
2. Die Gehäusegrundplatte verfügt über spezielle Bohrschlitze
an den Ecken. Verwenden Sie diese als Referenz für die
Wandbohrungen des Gehäuses. Die Bohrmaße sind im
Abschnitt Anhang aufgeführt.
3. Der IQ Combiner 2 EU 3P ist für eine Kabeleinführung
von der Oberseite her konzipiert. Montieren Sie geeignete
Kabelverschraubungen und ziehen Sie sie beim Durchführen
der Kabel fest. Befolgen Sie die Anweisungen in Abschnitt
B und C zur Verkabelung des IQ Combiner für Ihre
Anwendung.
