LUNA2000-(97KWH-1H1, 129KWH-2H1, 161KWH-2H1,
200KWH-2H1) Smart String ESS
Wartungshandbuch

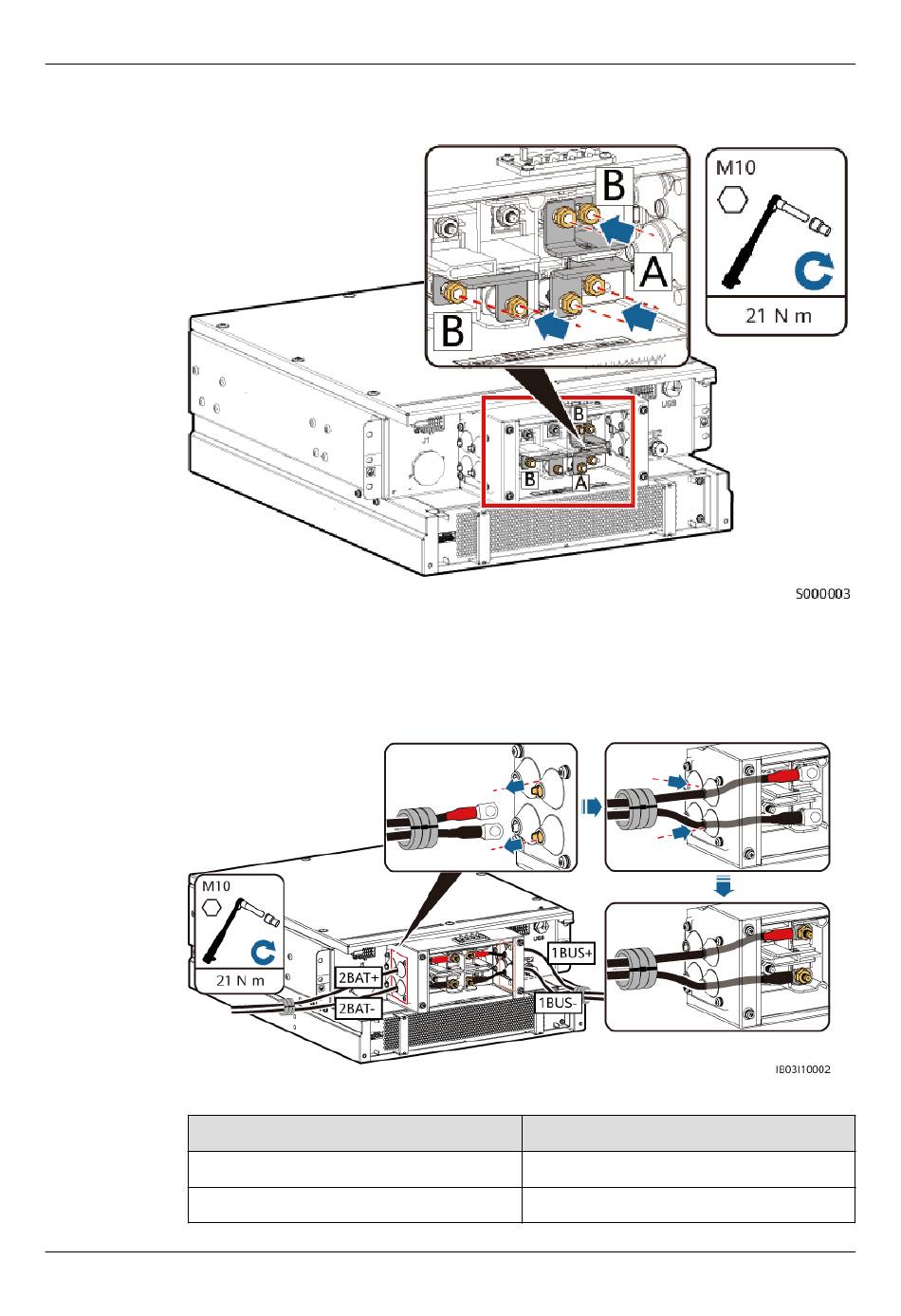

Abbildung 7-14 Installation von kurzschließenden Kupferschienen (Modell 97 kWh/129
kWh/161 kWh)
Schritt 12 Installieren Sie die Kabel an den Anschlüssen BAT/BUS, J1 und J2 sowie das FE-
Netzwerkkabel für den Rack-Controller.
Abbildung 7-15 Anschließen der Kabel (Modell 200 kWh)
Kabelaufschrift
107-1F1:2>TA1:2BAT+
108-1Q2:1>TA1:1BUS+
Ausgabe 11 (18.09.2024)
Copyright © Huawei Digital Power Technologies Co., Ltd.
7 Ersetzen eines Smart-Rack-Controllers
Anschlussklemme
2BAT+
1BUS+
82
