LUNA2000-(97KWH-1H1, 129KWH-2H1, 161KWH-2H1,
200KWH-2H1) Smart String ESS
Wartungshandbuch
Schritt 3 Ziehen Sie den Griff heraus, um die SMU aus dem Baugruppenträger zu entfernen.

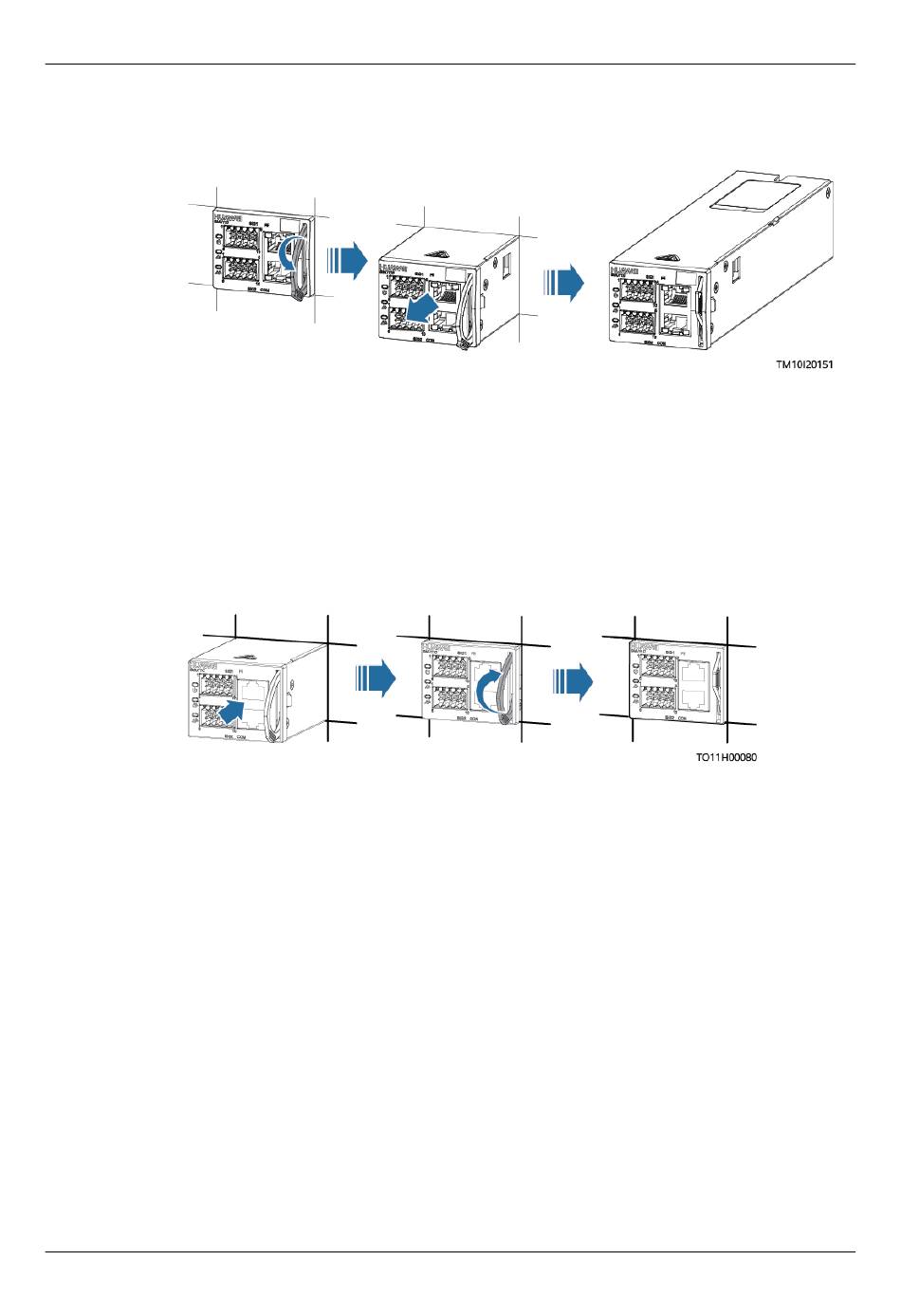

Abbildung 24-2 Entfernen der alten SMU
Schritt 4 Überprüfen Sie die DIP-Schaltereinstellungen der SMU.
Schritt 5 Stellen Sie den DIP-Schalter an der neuen SMU basierend auf den DIP-Schaltereinstellungen
ein.
Schritt 6 Setzen Sie die neue SMU in den Steckplatz ein und schieben Sie sie entlang der
Führungsschienen in den Baugruppenträger.
Schritt 7 Schieben Sie den Griff der SMU nach oben, bis er in Position ist.
Abbildung 24-3 Installieren der neuen SMU
Schritt 8 Verbinden Sie die Signalkabelklemmen und COM-Kommunikationskabel mit dem Panel der
neuen SMU anhand der aufgezeichneten Informationen.
Schritt 9 Trennen Sie das Erdungskabel des ESD-Armbands und entfernen Sie das ESD-Armband und
die ESD-Handschuhe.
----Ende
Folgeverfahren
Legen Sie die entfernte Komponente in eine ESD-Box oder einen ESD-Beutel und geben Sie
sie an das örtliche Lager zurück.
