LUNA2000-(97KWH-1H1, 129KWH-2H1, 161KWH-2H1,
200KWH-2H1) Smart String ESS
Wartungshandbuch
l
l
Vorgehensweise
Schritt 1 Entfernen Sie die rückseitige Abdeckung der Klimaanlage und verwenden Sie einen
speziellen T20 Sicherheits-Torx-Schraubendreher, um die beiden Sicherheits-Torx-Schrauben
von der Unterseite zu entfernen.

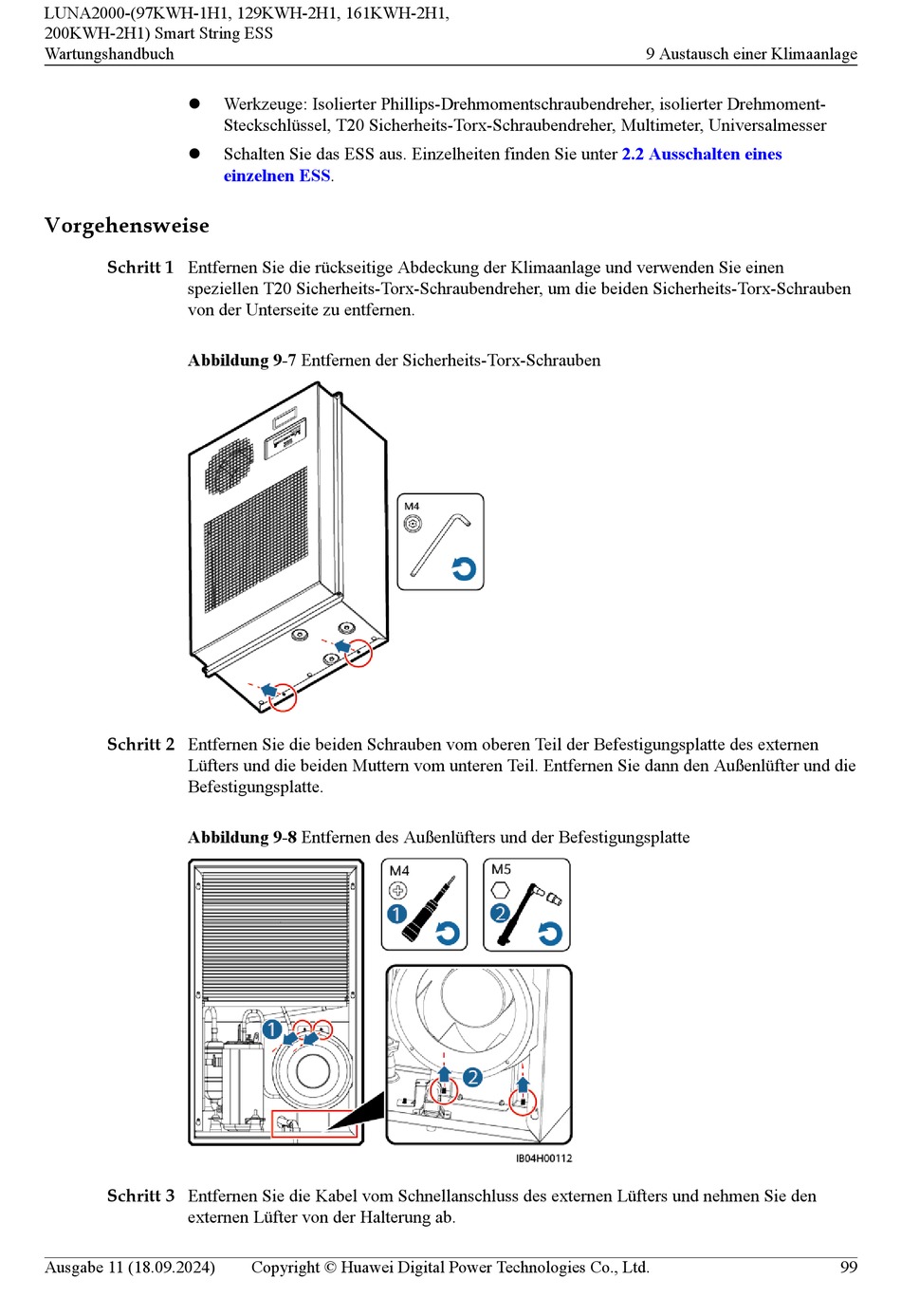

Abbildung 9-7 Entfernen der Sicherheits-Torx-Schrauben
Schritt 2 Entfernen Sie die beiden Schrauben vom oberen Teil der Befestigungsplatte des externen
Lüfters und die beiden Muttern vom unteren Teil. Entfernen Sie dann den Außenlüfter und die
Befestigungsplatte.
Abbildung 9-8 Entfernen des Außenlüfters und der Befestigungsplatte
Schritt 3 Entfernen Sie die Kabel vom Schnellanschluss des externen Lüfters und nehmen Sie den
externen Lüfter von der Halterung ab.
Ausgabe 11 (18.09.2024)
Werkzeuge: Isolierter Phillips-Drehmomentschraubendreher, isolierter Drehmoment-
Steckschlüssel, T20 Sicherheits-Torx-Schraubendreher, Multimeter, Universalmesser
Schalten Sie das ESS aus. Einzelheiten finden Sie unter
einzelnen ESS.
