LUNA2000-(97KWH-1H1, 129KWH-2H1, 161KWH-2H1,
200KWH-2H1) Smart String ESS
Wartungshandbuch

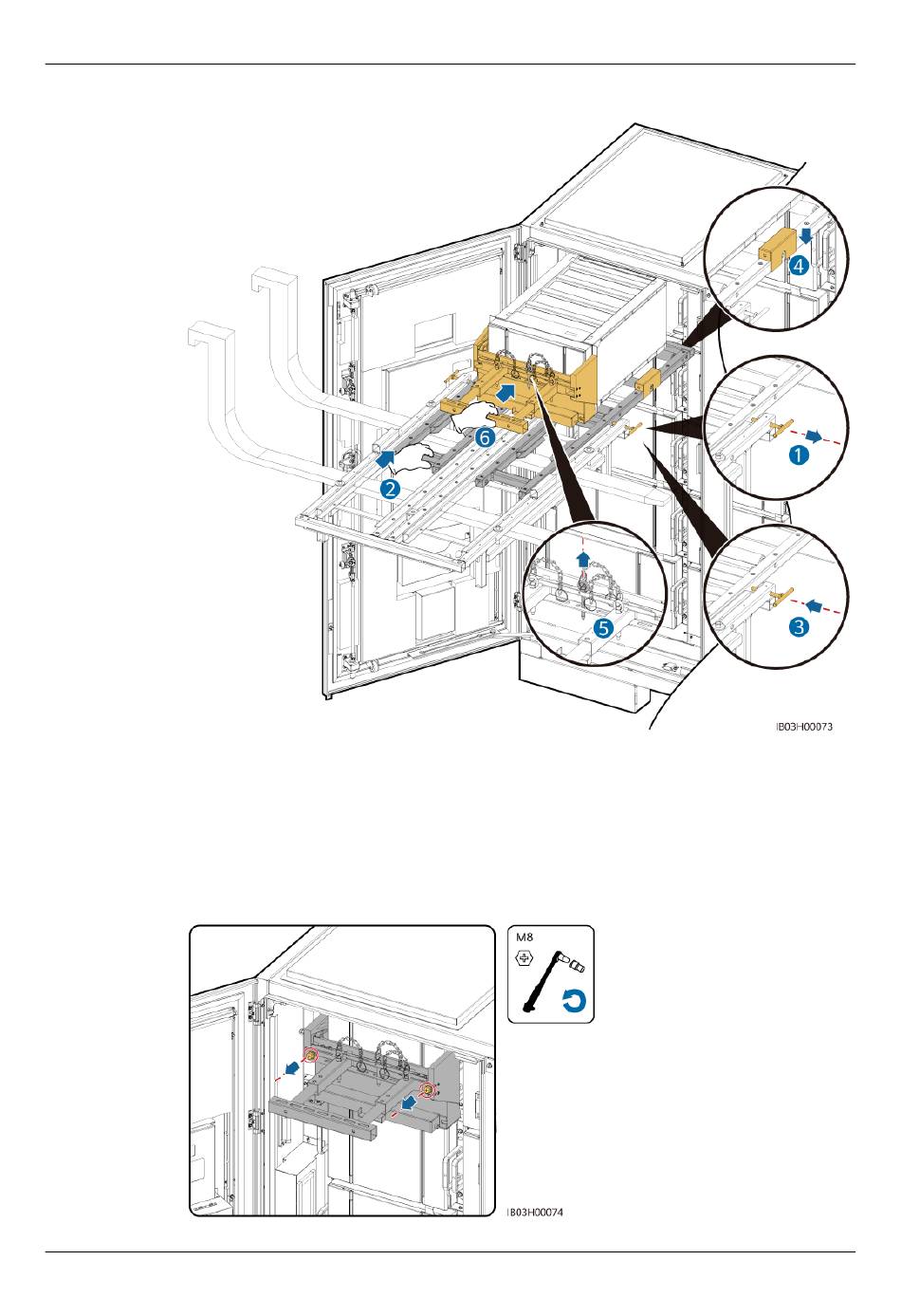

Abbildung 4-30 Herausziehen der Bausatzschublade
Schritt 7 Schieben Sie den Akkupack in den Einbauschacht.
Schritt 8 Entfernen Sie die Abstandshalter und schieben Sie die Bausatzschublade ein: Lösen Sie die
beiden Griffe, schieben Sie die Schublade ein und ziehen Sie die beiden Griffe wieder fest.
Schritt 9 Entfernen Sie die Schaufelschale.
Abbildung 4-31 Entfernen der Schaufelschale
Ausgabe 11 (18.09.2024)
Copyright © Huawei Digital Power Technologies Co., Ltd.
4 Ersetzen eines Akkupacks
61
