Kurzanleitung für Smart PV-Lösung für Eigenheim
(Dreiphasiges PV+ESS-Szenario + SmartGuard-Vernetzung)
1

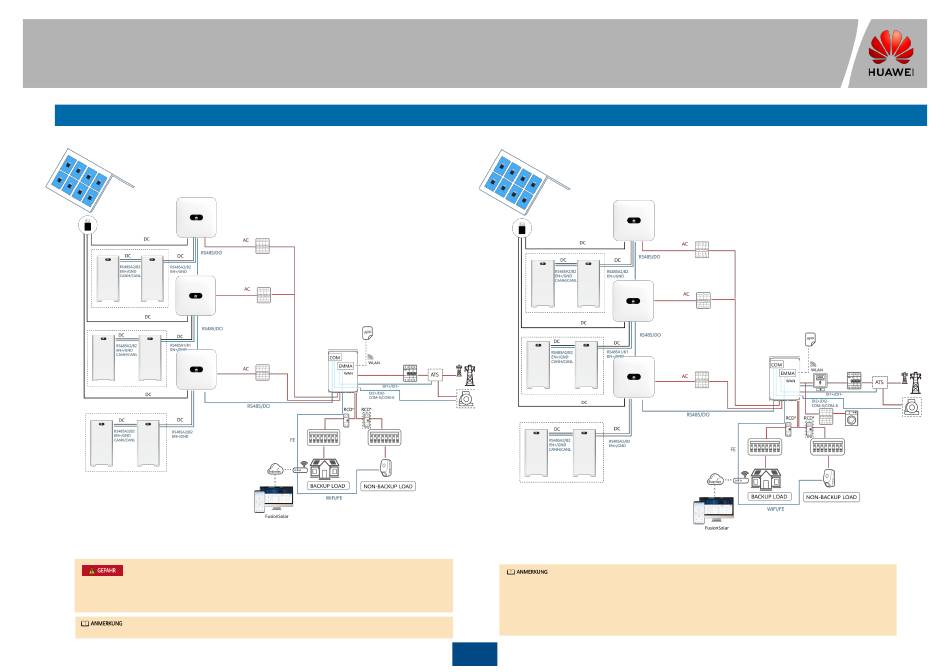

Vernetzung
Anschließen aller Lasten an den SmartGuard
* In der Abbildung wird LUNA2000-(5-30)-S0 als Beispiel verwendet.
Anmerkung*: Vor der Backup-Last muss eine Fehlerstrom-Schutzeinrichtung (RCD) installiert werden. Bei netzentkoppeltem
Betrieb bietet der Hauptschutzschalter keinen Schutz. Leckstrom an der Last kann zu elektrischen Schlägen führen. Ein RCD
ist für die Nicht-Backup-Last optional. Allerdings muss der Hauptschutzschalter mit Leckageschutzfunktion installiert
werden. Der Nennbetriebsfehlerstrom muss größer oder gleich der Anzahl der Wechselrichter multipliziert mit 100 mA sein.
Wenn eine Wallbox konfiguriert wird, muss die Wallbox an einem Anschluss installiert werden, der nicht als Backup-Last dient.
Anschließen eines Teils der Lasten an den SmartGuard
•
Sowohl der EMMA im SmartGuard als auch der Smart Dongle bieten Kommunikationsfähigkeiten. Nur einer von
beiden kann in einer Anlage zur Vernetzung installiert werden. Andernfalls wird die Kommunikation zwischen
den Geräten fehlerhaft sein.
•
Der dreiphasige SmartGuard unterstützt einen maximalen Belastungsstrom von 63 A. Wenn der Laststrom 63 A
übersteigt, können nur einige Lasten angeschlossen werden. Zusätzlich muss ein Stromzähler zwischen dem
dreiphasigen SmartGuard und dem Hauptschutzschalter angeschlossen werden.
1
Copyright © Huawei Digital Power Technologies Co., Ltd. 2024. Alle Rechte vorbehalten.
Version: 01
Datum: 31.07.2024
