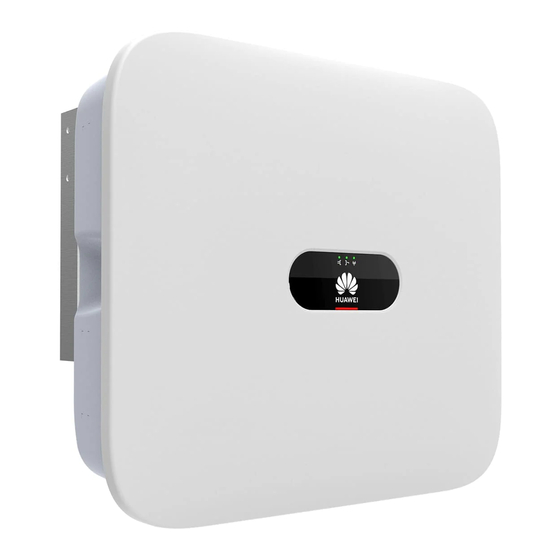

Huawei SUN2000-M2 Kurzanleitung
Vorschau ausblenden
Andere Handbücher für SUN2000-M2:
- Kurzanleitung (250 Seiten) ,
- Benutzerhandbuch (138 Seiten) ,
- Kurzanleitung (27 Seiten)
Verwandte Anleitungen für Huawei SUN2000-M2
Inhaltszusammenfassung für Huawei SUN2000-M2
- Seite 1 SUN2000-(8KTL-20KTL)-M2 Kurzanleitung Version: 05 Teilenummer: 31500BCA Datum: 25.11.2020 HUAWEI TECHNOLOGIES CO., LTD.
-
Seite 2: Produktbeschreibung
5. Verwenden Sie bei der Installation des Geräts isolierte Werkzeuge. Tragen Sie zu Ihrem Schutz eine geeignete persönliche Schutzausrüstung (PSA). 6. Huawei ist nicht für Folgen haftbar, die durch Nichtbeachtung der in diesem Dokument und im Benutzerhandbuch genannten Bestimmungen zur Lagerung, zum Transport, zur Installation und zur Bedienung entstehen. -
Seite 3: Installieren Des Geräts
Installieren des Geräts Installationsanforderungen Winkel Platzbedarf Abmessungen An der linken und rechten Seite des Wechselrichters sind zwei M6-Schraubenlöcher für den Einbau einer Abdeckung reserviert. -
Seite 4: Montage Des Wechselrichters
Montage des Wechselrichters Transportieren eines Wechselrichters Achten Sie darauf, die unter Putz verlegten Wasser- und Stromleitungen nicht anzubohren. 1. Montieren Sie die Halterung. • Die Spreizhülsenanker M6x60 sind im Lieferumfang des Wechselrichters enthalten. Wenn Länge und Anzahl der Schrauben nicht den Installationsanforderungen entsprechen, verwenden Sie bitte eigene M6-Spreizhülsenanker aus Edelstahl. -
Seite 5: Elektrische Anschlüsse
3. Montieren Sie den Wechselrichter auf der 4. (Optional) Bringen Sie ein Schloss Montagehalterung. als Diebstahlsicherung an. Bereiten Sie selbst ein geeignetes Diebstahlschutz-Schloss für den Lochdurchmesser (Ф8 mm) vor und stellen Sie sicher, dass das Schoss erfolgreich montiert werden kann. Es wird ein wasserdichtes Schloss für den Außenbereich empfohlen. -
Seite 6: Anschließen Des Ac-Ausgangsstromkabels
Anschließen des PE-Kabels Schließen Sie den Neutralleiter nicht als PE-Kabel an das Gehäuse an. Andernfalls besteht die Gefahr eines elektrischen Schlages. • Der Erdungspunkt am AC-Ausgangsanschluss dient ausschließlich als PE- Potenzialausgleichspunkt und ist kein Ersatz für den Erdungspunkt am Gehäuse. •... - Seite 7 Fünfadriges Kabel (L1, L2, L3, N und PE) In diesem Abschnitt wird beschrieben, wie ein fünfadriges AC-Ausgangsstromkabel an einen • AC-Steckverbinder angeschlossen wird. • Ein dreiadriges AC-Ausgangsstromkabel kann auf ähnliche Weise angeschlossen werden. Das dreiadrige Kabel (L1, L2 und L3) wird nicht mit dem Neutralleiter oder dem PE-Kabel verbunden. •...
-
Seite 8: Anschließen Des Dc-Eingangsstromkabels
Anschließen des DC-Eingangsstromkabels 1. Stellen Sie sicher, dass der PV-Modulausgang gut gegen die Erde isoliert ist. 2. Verwenden Sie die Staubli MC4 Plus- und Minus-Metallklemmen und DC-Steckverbinder, die im Lieferumfang des Solarwechselrichters enthalten sind. Die Verwendung von inkompatiblen Plus- und Minus-Metallklemmen und DC-Steckverbindern kann schwerwiegende Folgen haben. -
Seite 9: Optional) Installieren Des Smart Dongles
Ziehen Sie am DC- Eingangsstromkabel, um sich zu vergewissern, dass das Kabel ordnungsgemäß befestigt ist. Klick (Optional) Installieren des Smart Dongles • Wenn WLAN-FE-Kommunikation verwendet wird, installieren Sie einen WLAN-FE-Smart Dongle (SDongleA-05). • Wenn 4G-Kommunikation verwendet wird, installieren Sie einen 4G-Smart Dongle (SDongleA-03). •... - Seite 10 4G-Smart Dongle (4G-Kommunikation) • Wenn Ihr Smart Dongle nicht mit einer SIM-Karte ausgestattet ist, bereiten Sie eine Standard-SIM-Karte (Größe: 25 mm x 15 mm) mit einer Kapazität von mindestens 64 KB vor. • Installieren Sie die SIM-Karte in Richtung des Pfeils. •...
-
Seite 11: Optional) Anschließen Des Signalkabels
(Optional) Anschließen des Signalkabels • Nicht alle Wechselrichter-Modelle werden mit dem Signalkabelanschluss geliefert. • Trennen Sie das Signalkabel bei der Verlegung vom Stromkabel und halten Sie es von starken Störquellen fern, um starke Kommunikationsstörungen zu vermeiden. • Stellen Sie sicher, dass sich der Schutzmantel des Kabels im Steckverbinder befindet, überschüssige Adern vom Schutzmantel abgeschnitten sind, dass die freiliegende Ader vollständig in die Kabelöffnung eingeführt ist und dass das Kabel sicher angeschlossen ist. - Seite 12 Im Smart Dongle-Netzwerkszenario kann der SmartLogger1000A nicht angeschlossen werden. • Der Smart Power Sensor ist wichtig für die Exportbegrenzung. Nur der DTSU666-H Smart Power Sensor (von Huawei) kann verwendet werden. SmartLogger-Netzwerkszenario • Im SmartLogger-Netzwerkszenario kann der Smart Dongle nicht angeschlossen werden.
- Seite 13 (Optional) Anschließen des RS485-Kommunikationskabels (Kaskadierung von Wechselrichtern) 1. Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. 2. Verbinden Sie den Signalkabelverbinder mit dem Kommunikationsport. Kommunikationsport (COM)
- Seite 14 (Optional) Installieren des Signalkabels für den Smart Power Sensor 1. Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. 2. Verbinden Sie den Signalkabelverbinder mit dem Kommunikationsport. Kommunikationsport (COM)
- Seite 15 (Optional) Anschließen des Trockenkontakt-Signalkabels für die Netzplanung 1. Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. 2. Verbinden Sie den Signalkabelverbinder mit dem Kommunikationsport. Kommunikationsport (COM)
-
Seite 16: Überprüfen Der Installation
Ü berprüfen der Installation Anz. Akzeptanzkriterien Der Wechselrichter ist richtig und fest montiert. Die Kabel sind ordnungsgemäß und wie vom Kunden gewünscht verlegt. Der Smart Dongle ist richtig und fest installiert. Die Kabelbinder sind gleichmäßig verteilt und es ist kein Grat vorhanden. Das PE-Kabel ist korrekt, fest und zuverlässig angeschlossen. - Seite 17 5. Beobachten Sie die LED-Kontrollleuchten, um den Betriebsstatus des Wechselrichters zu überprüfen. Status (Blinkt in langen Abständen: Bedeutung 1 s lang an und dann 1 s lang aus; Blinkt in kurzen Abständen: 0,2 s lang an und dann 0,2 s lang aus) Anzeige Betrieb Nicht zutreffend Leuchtet grün...
- Seite 18 6. (Optional) Beobachten Sie die LED, um den Betriebsstatus des Smart Dongles zu überprüfen. WLAN-FE Smart Dongle Beschreibung Farbe Status Gelb (blinkt Leuchtet dauerhaft Der Dongle ist gesichert und gleichzeitig eingeschaltet. grün und rot) Blinkt in kurzen Die Parameter für die Abständen (0,2 s lang Verbindung zum Router müssen an und 0,2 s lang aus)
-
Seite 19: Herunterladen Der App
Beispiel, um die Methode für die Inbetriebnahme zu beschreiben. Führen Sie für die SUN2000- App die erforderlichen Schritte aus. • Suchen Sie nach SUN2000 in der HUAWEI AppGallery, laden Sie das neuste Installationspaket herunter und installieren Sie die SUN2000-App gemäß den Anweisungen. Die SUN2000-App- Version sollte 3.2.00.005 (Android) oder höher sein. -
Seite 20: Erstellen Einer Pv-Anlage Und Eines Anlageneigentümers
Zum Erstellen mehrerer Installateur Installateur-Konten für ein Unternehmen melden Sie sich bei der FusionSolar-App an und tippen Sie auf Benutzer hinzufügen, um ein Installateur- Konto hinzufügen. Erstellen einer PV-Anlage und eines Anlageneigentümers Weitere Details finden Sie in der FusionSolar App Kurzanleitung. Scannen Sie während des Upgrades der FusionSolar-App den QR-Code, um die entsprechende Kurzanleitung... - Seite 21 Sie das Foto der physischen Layoutvorlage der PV-Anlage hoch, wenn Sie dazu aufgefordert werden. 2. Melden Sie sich bei https://intl.fusionsolar.huawei.com an, um auf die Web-UI des FusionSolar Smart PV-Managementsystems zuzugreifen. Klicken Sie auf der Startseite auf den Anlagennamen, um die Anlagenseite aufzurufen. Wählen Sie Anlagenplan. Wählen Sie Physische Ansicht hinzufügen >...
- Seite 22 Szenario 2: Einstellen auf der Solarwechselrichter-Seite (Solarwechselrichter nicht mit dem Managementsystem verbunden) 1. Wenn der Solarwechselrichter nicht mit dem FusionSolar Smart PV Managementsystem verbunden ist, greifen Sie in der FusionSolar-App auf den Bildschirm Device Commissioning zu, um das physisches Layout der Smart PV-Optimierer festzulegen. (Mehr unter 7.1 Inbetriebnahme des Geräts.) a.
- Seite 23 SmartLogger-Netzwerkszenario Kurzanleitung zur Verbindung von Distributed PV- Weitere Informationen finden Sie in der Anlagen mit der Huawei Hosting Cloud (Distributed Solarwechselrichter + SmartLogger1000A + RS485-Netzwerk) Kurzanleitung zur Verbindung von PV- Anlagen mit der Huawei und in der Hosting Cloud (Wechselrichter + SmartLogger3000 + RS485-Netzwerk) .
- Seite 24 2. Stellen Sie eine Verbindung zum WLAN des Solarwechselrichters her und melden Sie sich als Installer an, um auf den Bildschirm „Inbebetriebnahme des Geräts“ zuzugreifen. SUN2000-XXX-XXX Zurücksetzen des Passworts 1. Stellen Sie sicher, dass der SUN2000 gleichzeitig mit der AC- und DC-Stromversorgung verbunden ist.
-
Seite 25: Ansprechpartner Im Kundendienst
E-Mail-Adresse für Service und Region Land Telefon Support Frankreich Deutschland Spanien eu_inverter_support@huawei.com 0080033888888 Europa Italien Niederlande Andere Länder Weitere Informationen finden Sie auf solar.huawei.com. Australien eu_inverter_support@huawei.com 1800046639 Nicht zutreffend Türkei eu_inverter_support@huawei.com 0080021686868 Malaysia /1800220036 Asiatisch- Pazifischer apsupport@huawei.com (+66) 26542662 (Ortstarif) - Seite 26 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129 Volksrepublik China solar.huawei.com...
