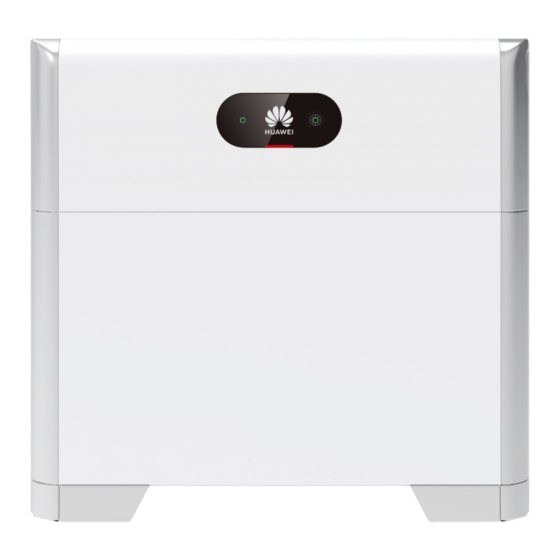

Huawei LUNA2000-5-S0 Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Huawei Anleitungen
  4. Wechselrichter
  5. LUNA2000-5-S0
  6. Kurzanleitung

Huawei LUNA2000-5-S0 Kurzanleitung

Vorschau ausblenden Andere Handbücher für LUNA2000-5-S0:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
LUNA2000-(5-30)-S0
Kurzanleitung
Version: 05
Teilenummer: 31500GCU
Datum: 05.20.2023
HUAWEI TECHNOLOGIES CO., LTD.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huawei LUNA2000-5-S0

Inhaltszusammenfassung für Huawei LUNA2000-5-S0

  • Seite 1 LUNA2000-(5-30)-S0 Kurzanleitung Version: 05 Teilenummer: 31500GCU Datum: 05.20.2023 HUAWEI TECHNOLOGIES CO., LTD.

  • Seite 2: Leistungssteuermodul Und Akkuerweiterungsmodule

    (BAT+/BAT–) (4) COM-Anschluss (COM) (5) Kaskadierende Akkuklemmen (6) DC-Schalter (B+/B–) (DC SWITCH) (7) COM-Anschluss (COM) (8) Sicherung (9) Erdungspunkt (10) Akkuklemmen (BAT-/BAT+) (11) Schraubenloch für die Sicherungsschraube des DC-Schalters (M4)ª Copyright © Huawei Technologies Co., Ltd. 2023. Alle Rechte vorbehalten.

  • Seite 3: Erläuterung Der Akkukapazität

    Rechte Ansicht Vorderansicht Linke Ansicht (1) Akkuerweiterungsmodul (2) Vorsprung zur (3) Kaskadierende Akkuklemmen Ausrichtung (B+/B–) (4) Kaskadierende Akkuklemmen (5) COM-Anschluss (6) Erdungspunkt (B+/B–) (COM) (7) Kühlkörper (8) Erdungspunkt Hinweis a: (Optional) Entfernen Sie die Plastikkappe und bringen Sie für den DC-Schalter eine Sicherungsschraube an, um Bedienungsfehler zu verhindern.

  • Seite 4: Netzgebundenes Pv-System Für Wohnhausdächer

    Netzgebundenes PV-System für Wohnhausdächer Das netzgebundene PV-System für Wohnhausdächer umfasst generell das PV-Modul, den Akku LUNA2000, einen netzgebundenen Wechselrichter, ein Verwaltungssystem, einen AC-Schalter sowie einen Verteilerkasten. Verteilerkasten Hinweis: Gestrichelte Linien kennzeichnen optionale Komponenten. Geräteinstallation Installationsanforderungen Montageumgebung Wenn ein Akkupack herunterfällt oder es während der Installation starken Stößen ausgesetzt wird, kann es zu inneren Schäden kommen.

  • Seite 5: Anforderungen An Die Installationsumgebung

    Anforderungen an die Installationsumgebung • Die Installations- und Nutzungsumgebung muss den einschlägigen internationalen, nationalen und lokalen Normen für Lithiumakkus entsprechen und mit den örtlichen Gesetzen und Vorschriften übereinstimmen. Der Benutzer ist verpflichtet, den Akku vor Feuer oder anderen Gefahren zu schützen. Stellen Sie sicher, dass der Akku außerhalb der Reichweite von Kindern aufbewahrt wird und •...

  • Seite 6: Abmessungen Der Montagelöcher

    Montageabstände WECHSEL- RICHTER Abmessungen der Montagelöcher DCDC (drei AKKUSÄTZE verwendet) Dritter AKKUSATZ DCDC (zwei AKKUSÄTZE verwendet) Zweiter AKKUSATZ DCDC (ein AKKUSATZ verwendet) Erster AKKUSATZ Montage des Sockels Achten Sie darauf, die unter Putz verlegten Wasserleitungen und Kabel nicht anzubohren.
  • Seite 7 Montagelöcher für Ebene 15-kWh-Modul (Optional) Modulmonta- gelöcher Montagelöcher für 10-kWh-Modul Wand Fußleiste Montagelöcher für 5-kWh-Modul Erde Halten Sie zwischen Sockel und Wand 10 mm bis 15 mm Abstand. Markierungslinie Richten Sie die Montagescha- blone an der Oberkante des Sockels aus. Wenn sich am Boden keine Löcher bohren lassen, müssen die Akkuerweiterungsmodule an der Wand befestigt werden.

  • Seite 8: Montage Der Akkuerweiterungsmodule

    Montage der Akkuerweiterungsmodule 1. Montieren Sie die Akkuerweiterungsmodule und das Leistungssteuermodul auf dem Sockel. Nachfolgend wird beschrieben, wie Sie die Akkuerweiterungsmodule für ein 15-kWh- • Modell montieren. • Die Montage von Akkuerweiterungsmodulen für 5-kWh- und 10-kWh-Modelle ist identisch. Für ein 5-kWh-Modell wird ein Akkuerweiterungsmodul montiert. Für ein 10- kWh-Modell werden zwei Akkuerweiterungsmodule montiert.

  • Seite 9: Wandmontage

    2. Befestigen Sie das Leistungsmodul an der Wand. Das Verbindungsteil kann vertikal an den Schraubenbohrungen ausgerichtet werden. (Optional) 3. (Optional) Befestigen Sie die Akkuerweiterungsmodule an der Wand wie in Schritt 2 beschrieben. Wandmontage Abmessungen der Montagelöcher DCDC (drei AKKUSÄTZE verwendet) Dritter AKKUSATZ DCDC (zwei AKKUSÄTZE verwendet)

  • Seite 10: Montage Des Sockels Für Die Wandmontage

    Montage des Sockels für die Wandmontage Die Basis für die Bodeninstallation ist 50 mm hoch. Wenn die Anforderungen für den Schutz vor Wasser nicht erfüllt werden können, kann der Akku an einer Wand montiert werden. Die Montagesätze müssen separat erworben werden. Stellen Sie bei Wand- und Bodeninstallation sicher, dass die Tragfähigkeit den Anforderungen entspricht (ein Akkuerweiterungsmodul wiegt 50 kg).

  • Seite 11: Anschließen Des Internen

    Interne elektrische Anschlüsse des Akkus Schließen Sie die Kabel gemäß den örtlichen Installationsgesetzen und -bestimmungen an. • • Bevor Sie die Kabel anschließen, vergewissern Sie sich, dass der DC-Schalter am Akku und alle mit dem Akku verbundenen Schalter ausgeschaltet sind. Anderenfalls kann die hohe Spannung des Akkus zu Stromschlägen führen.

  • Seite 12: Anschließen Interner Signalkabel

    Anschließen interner Signalkabel • Das im Lieferumfang des Geräts enthaltene Schutzgehäuse der Kommunikationsklemme kann je nach Diagramm mithilfe von Clips oder Schrauben befestigt werden. • Installieren Sie Signalkabel mit einem Durchmesser von 5 mm und Gummistopfen wie in diesem Abschnitt beschrieben. Verwenden Sie keine Signalkabel mit einem Durchmesser von 7 mm. Befestigen mit Clips Klemme von Klemme von...

  • Seite 13: Externe Elektrische Anschlüsse Des Akkus

    Befestigen mit Schrauben Bei Verbindung einer Kommunikationsklemme mit einem Netzkabel muss ein wasserdichter • Gummistecker installiert werden. Schließen Sie kein Kabel mit einem Durchmesser von 5 mm zusammen mit einem Ф7-mm-Gummistöpsel an. Ziehen Sie nach dem Anschließen des Klemmengehäuses am COM-Port das Klemmengehäuse •...

  • Seite 14: Verlegen Der Kabel Aus Der Kabelöffnung

    • Schließen Sie die Kabel gemäß den örtlichen Installationsgesetzen und -bestimmungen an. • Das DC-Eingangsstromkabel und das Signalkabel zwischen dem Akku und dem Wechselrichter müssen kürzer als oder genau 10 m lang sein. Bereiten Sie die Kabel entsprechend den Anforderungen des Standorts vor. Nr.

  • Seite 15: Anschließen Der Dc-Eingangsstromkabel

    Anschließen der DC-Eingangsstromkabel 1. Es wird empfohlen, die Akkuklemmen (BAT+ und BAT–) auf der Schalterseite mit dem Wechselrichter und auf der anderen Seite mit dem kaskadierten Akku zu verbinden. 2. Verwenden Sie für Akkuklemmen die mitgelieferten Stäubli MC4 Plus- und Minus-Metallklemmen und DC-Steckverbinder.

  • Seite 16: Anschließen Eines Signalkabels

    Anschließen eines Signalkabels Trennen Sie ein Signalkabel bei der Verlegung von den Netzkabeln und halten Sie es von • starken Störquellen fern, um Kommunikationsunterbrechungen zu vermeiden. Stellen Sie sicher, dass sich der Schutzmantel des Kabels im Steckverbinder befindet und • überschüssige Adern vom Schutzmantel abgeschnitten sind.
  • Seite 17 Pin-Belegung COM-Anschluss Die Pins 6-10 befinden sich nahe der eingekerbten Seite. Die Kommunikationsklemmen an der Wechselrichterseite müssen mit RS485+\RS485-, EN+\EN- und PE verbunden werden. Die Kommunikationsklemmen an der kaskadierenden Seite müssen mit RS485+\RS485-, EN+\EN-, CANH\CANL und PE verbunden werden. Nr. Beschriftung Benennung Beschreibung Erdungspunkt auf der Erdungspunkt auf der...

  • Seite 18: Anschließen Der Kommunikationsklemme An Den Wechselrichter

    Anschließen der Kommunikationsklemme an den Wechselrichter Die Pins 6-10 befinden sich nahe der eingekerbten Seite. Schließen Sie die Klemmen gemäß der darauf angegebenen Zahl an. Klick (Optional) Kabelverbindungen in Szenarien mit Kaskadierung Kaskadierte Vernetzung (1) Kommunikationsklemme für kaskadierte Akkus (2) Mit Wechselrichter verbundene Kommunikationsklemme Signalkabel DC-Eingangskabel...

  • Seite 19: Kaskadierende Dc-Eingangsverbindung

    Kaskadierende DC-Eingangsverbindung Bereiten Sie die DC-Steckverbinder vor und schließen Sie bei kaskadierten Akkus die kaskadierenden DC-Akkuklemmen (BAT+ und BAT–) an. Weitere Details finden Sie in Abschnitt „4.4 Anschließen der DC-Eingangsstromkabel “. Die Stäubli MC4 Plus- und Minus-Metallklemmen und DC-Steckverbinder auf der kaskadierten Seite müssen vom Kunden erworben werden. Anschließen der Kommunikationsklemme für kaskadierte Akkus Die Pins 6-10 befinden sich nahe der eingekerbten Seite.
  • Seite 20 SUN2000-(2KTL-6KTL)-L1 COM-Anschluss (COM) Akkuklemmen (BAT+/BAT–) Pin-Belegung COM-Anschluss Beschrif- Benennung Beschreibung tung RS485B-, RS485- Verbindung zu RS485- 485B2 Differenzialsignal – Signalanschlüssen des Akkus RS485A-, RS485- 485A2 Differenzialsignal + Verbindung zu GND des Freigabesignals Freigabesignal + Verbindung zu Freigabesignal des Akkus SUN2000-(3KTL-10KTL)-M1 COM-Anschluss (COM) Akkuklemmen (BAT+/BAT–) Pin-Belegung COM-Anschluss...
  • Seite 21 SUN2000-(2KTL-6KTL)-L1...
  • Seite 22 SUN2000-(3KTL-10KTL)-M1...

  • Seite 23: Ü Berprüfen Der Montage

    Ü berprüfen der Montage Anbringen der Abdeckung Prüfen Sie nach dem Anschluss der Kabel noch einmal, ob diese richtig und sicher verbunden sind. Schrauben Sie anschließend die äußere Schutzabdeckung an. Ü berprüfen der Montage Akzeptanzkriterium/Abnahmekriterium Der Akku ist richtig und fest installiert. Die Kabel sind ordnungsgemäß...

  • Seite 24: Die Akkuspeisung Anschließen

    Leuchtet rot fehlerhaften Akkuerweiterungsmodule an. Herunterladen der App Methode 1: Suchen Sie in Huawei AppGallery nach FusionSolar und laden Sie das neueste Installationspaket herunter. Methode 2: Ö ffnen Sie mit dem Browser des Mobiltelefons https://solar.huawei.com und laden Sie das neueste Installationspaket herunter.

  • Seite 25: Erstellen Einer Anlage

    Methode 3: Scannen Sie den folgenden QR-Code und laden Sie das neueste Installationspaket herunter. Inbetriebnahme des Akkus Wenn sich die App mit dem Wechselrichter verbindet, werden Sie in einer Meldung aufgefordert, die Wechselrichter-Version zu aktualisieren. Der Smart Dongle V100R001C00SPC117 und neuere Versionen unterstützen den LUNA2000 Akku.

  • Seite 26: Hinzufügen Von Akkus Für Bestehende Anlagen

    Hinzufügen von Akkus für bestehende Anlagen Melden Sie sich über das Installateur-Konto bei der FusionSolar-App an und wählen Sie Ich > Inbetriebnahme des Geräts. Tippen Sie auf dem Startbildschirm auf Schnelleinstellungen, um den Akku hinzuzufügen und dessen Arbeitsmodus festzulegen. Durch Tippen auf erhalten Sie Details zum Arbeitsmodus.

  • Seite 27: Wartung Und Aktualisierung

    Prüfen des Akkustatus Nachdem Sie den Akku hinzugefügt haben, tippen Sie auf dem Startbildschirm auf Geräteüberwachung, um den Arbeitsstatus, die Leistung sowie den Ladestatus des Akkus zu prüfen. Wartung und Aktualisierung Aktualisierung des Akkus Wenn das Netzwerk verbunden ist, tippen Sie rechts oben auf dem Bildschirm für die App- Verbindung auf >...

  • Seite 28: Erklärung

    Erklärung 1. Die Informationen in diesem Dokument können ohne Vorankündigung geändert werden. Bei der Vorbereitung dieses Dokuments wurde größtmögliche Sorgfalt aufgewendet, um die Genauigkeit der Inhalte sicherzustellen. Dennoch entsteht durch die Aussagen, Informationen und Empfehlungen in diesem Dokument keinerlei ausdrückliche oder implizierte Gewährleistung.
  • Seite 29 Region Land/Region E-Mail-Adresse Tel. Frankreich Deutschland Spanien eu_inverter_support@huawei.com 0080033888888 Italien Europa Vereinigtes Königreich Niederlande Sonstige Weitere Informationen finden Sie auf solar.huawei.com. Australien eu_inverter_support@huawei.com 1800046639 Türkei eu_inverter_support@huawei.com - 0080021686868 Malaysia /1800220036 apsupport@huawei.com (+66) 26542662 (Ortstarif) Asiatisch- Thailand Pazifischer 1800290055 (gebührenfrei in...
  • Seite 30 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129 Volksrepublik China solar.huawei.com...
