LUNA2000-(97KWH-1H1, 129KWH-2H1, 161KWH-2H1,
200KWH-2H1) Smart String ESS
Wartungshandbuch

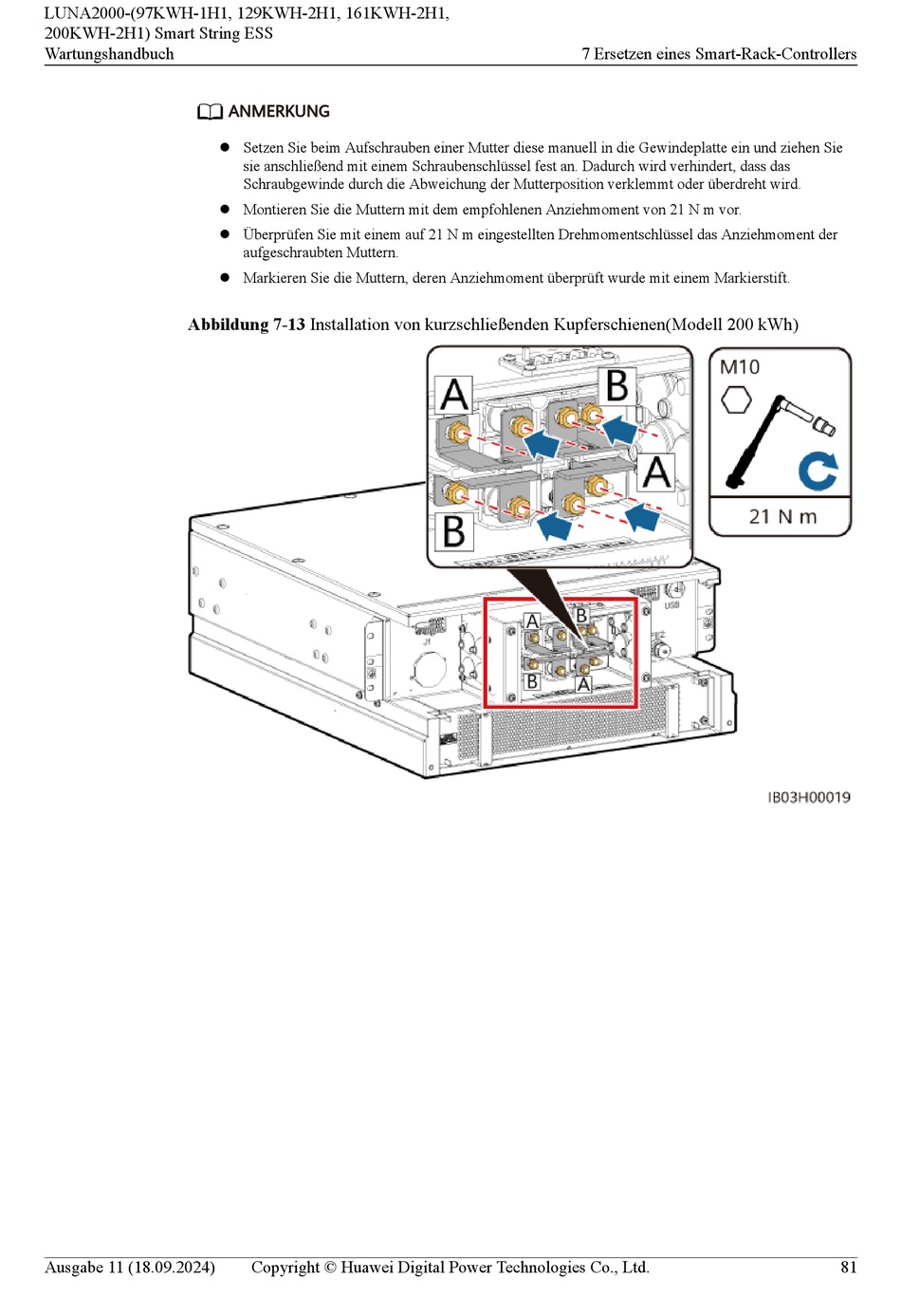

Abbildung 7-13 Installation von kurzschließenden Kupferschienen(Modell 200 kWh)
Ausgabe 11 (18.09.2024)
ANMERKUNG
l Setzen Sie beim Aufschrauben einer Mutter diese manuell in die Gewindeplatte ein und ziehen Sie
sie anschließend mit einem Schraubenschlüssel fest an. Dadurch wird verhindert, dass das
Schraubgewinde durch die Abweichung der Mutterposition verklemmt oder überdreht wird.
l Montieren Sie die Muttern mit dem empfohlenen Anziehmoment von 21 N m vor.
l Überprüfen Sie mit einem auf 21 N m eingestellten Drehmomentschlüssel das Anziehmoment der
aufgeschraubten Muttern.
l Markieren Sie die Muttern, deren Anziehmoment überprüft wurde mit einem Markierstift.
Copyright © Huawei Digital Power Technologies Co., Ltd.
7 Ersetzen eines Smart-Rack-Controllers
