LUNA2000-(97KWH-1H1, 129KWH-2H1, 161KWH-2H1,
200KWH-2H1) Smart String ESS
Wartungshandbuch

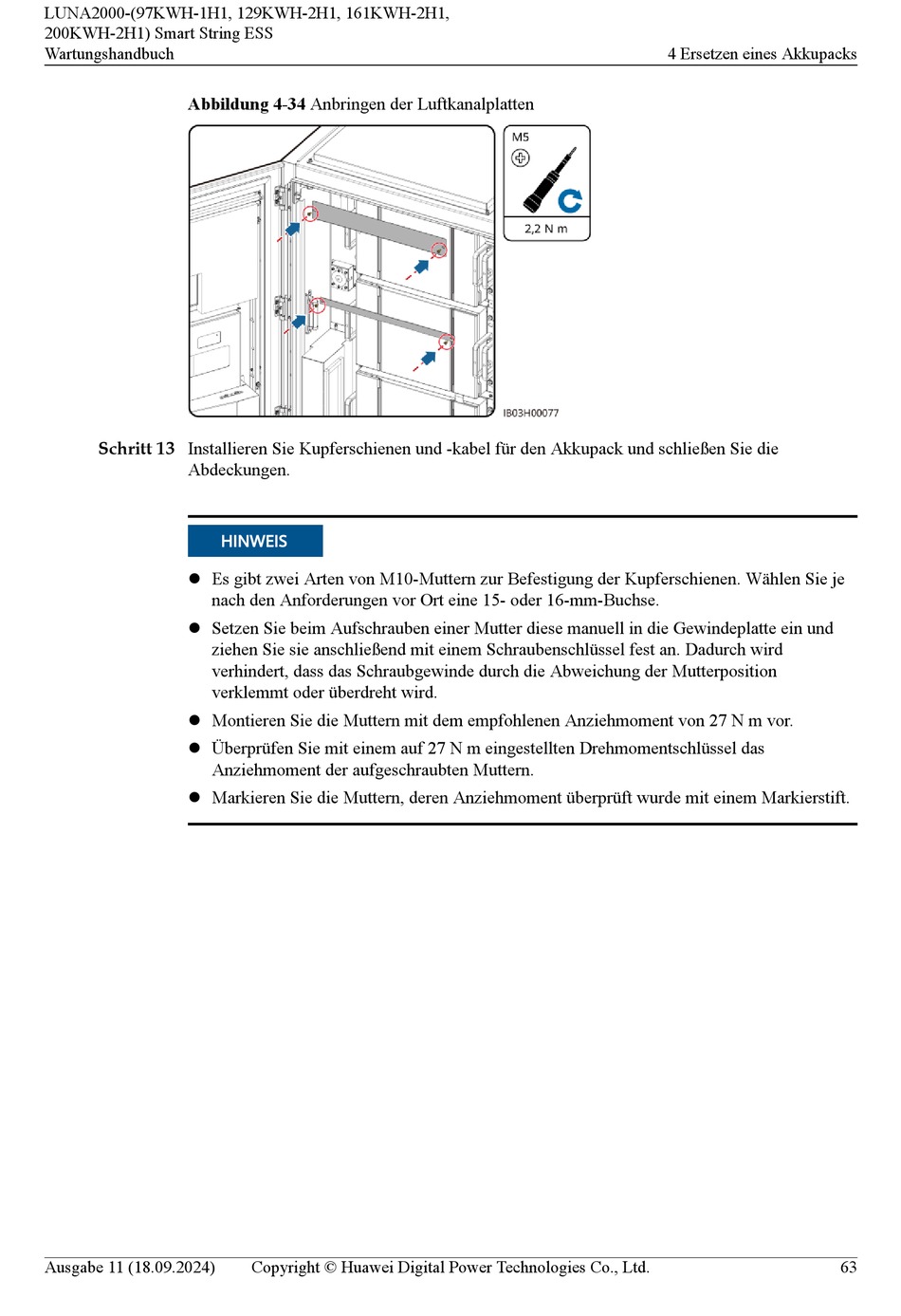

Abbildung 4-34 Anbringen der Luftkanalplatten
Schritt 13 Installieren Sie Kupferschienen und -kabel für den Akkupack und schließen Sie die
Abdeckungen.
l Es gibt zwei Arten von M10-Muttern zur Befestigung der Kupferschienen. Wählen Sie je
nach den Anforderungen vor Ort eine 15- oder 16-mm-Buchse.
l Setzen Sie beim Aufschrauben einer Mutter diese manuell in die Gewindeplatte ein und
ziehen Sie sie anschließend mit einem Schraubenschlüssel fest an. Dadurch wird
verhindert, dass das Schraubgewinde durch die Abweichung der Mutterposition
verklemmt oder überdreht wird.
l Montieren Sie die Muttern mit dem empfohlenen Anziehmoment von 27 N m vor.
l Überprüfen Sie mit einem auf 27 N m eingestellten Drehmomentschlüssel das
Anziehmoment der aufgeschraubten Muttern.
l Markieren Sie die Muttern, deren Anziehmoment überprüft wurde mit einem Markierstift.
Ausgabe 11 (18.09.2024)
HINWEIS
Copyright © Huawei Digital Power Technologies Co., Ltd.
4 Ersetzen eines Akkupacks
