3.2 Biopsiesteuermodul-Komponenten
Das Biopsiesteuermodul wird mittels einer Halterung (Nr. 5) am linken oder rechten
Handgriff des Biopsieführungsmoduls befestigt. Der Bildschirm (Nr. 2) ist ein
Touchscreen, mit dessen Hilfe der Benutzer die gewünschten Aufgaben durchführen
kann. An jeder Seite des Moduls (und auf der Rückseite) befinden sich Tasten zur
Motoraktivierung (Nr. 3), die die motorgesteuerte Bewegung des Biopsiegerätes
ermöglichen.
Pos.
1 Kabel
2 Bildschirm
3 Motoraktivierungstasten
4 Ver- und
Entriegelungsknopf für
schwenkbaren Arm
5 Befestigungshalterung
MAN-10929-801 Revision 001
Bedienungsanleitung für das Affirm Brustbiopsie-Führungssystem

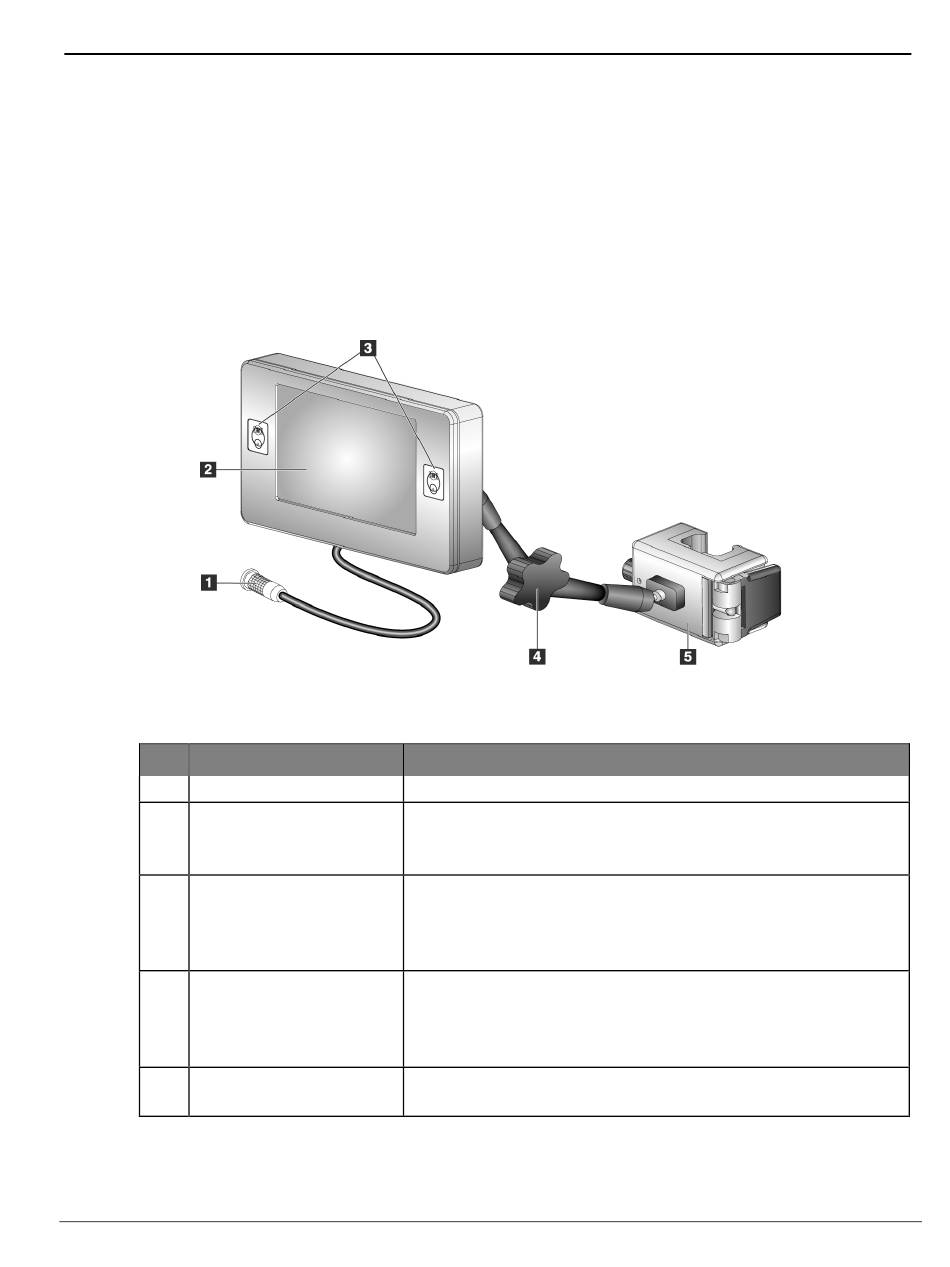

Abbildung 7: Biopsiesteuermodul
Tabelle 2: Komponenten des Biopsiesteuermoduls
Name
Wird an das Biopsieführungsmodul angeschlossen.
Zeigt Ziele, Systemstatus, Name des Biopsiegeräts und
Sicherheitsabstände. Mit den Berührungstasten können Sie
Optionen auswählen.
Vor- und Rücklauf-Tastenpaare auf beiden Seiten der Anzeige.
Drücken Sie die Vor- und Rücklauftasten gleichzeitig auf
beiden Seiten, um eine Motorbewegung auszulösen.
Drehen Sie diesen Knopf, um den Arm zu entriegeln und das
Modul einzustellen. Drehen Sie den Knopf in die
entgegengesetzte Richtung, um den Arm wieder zu verriegeln
und das Modul in der neuen Position zu halten.
Wird an einer der beiden Handgriffe des
Biopsieführungsmoduls befestigt.
Kapitel 3: Installation, Überprüfung und Entfernen
Beschreibung
