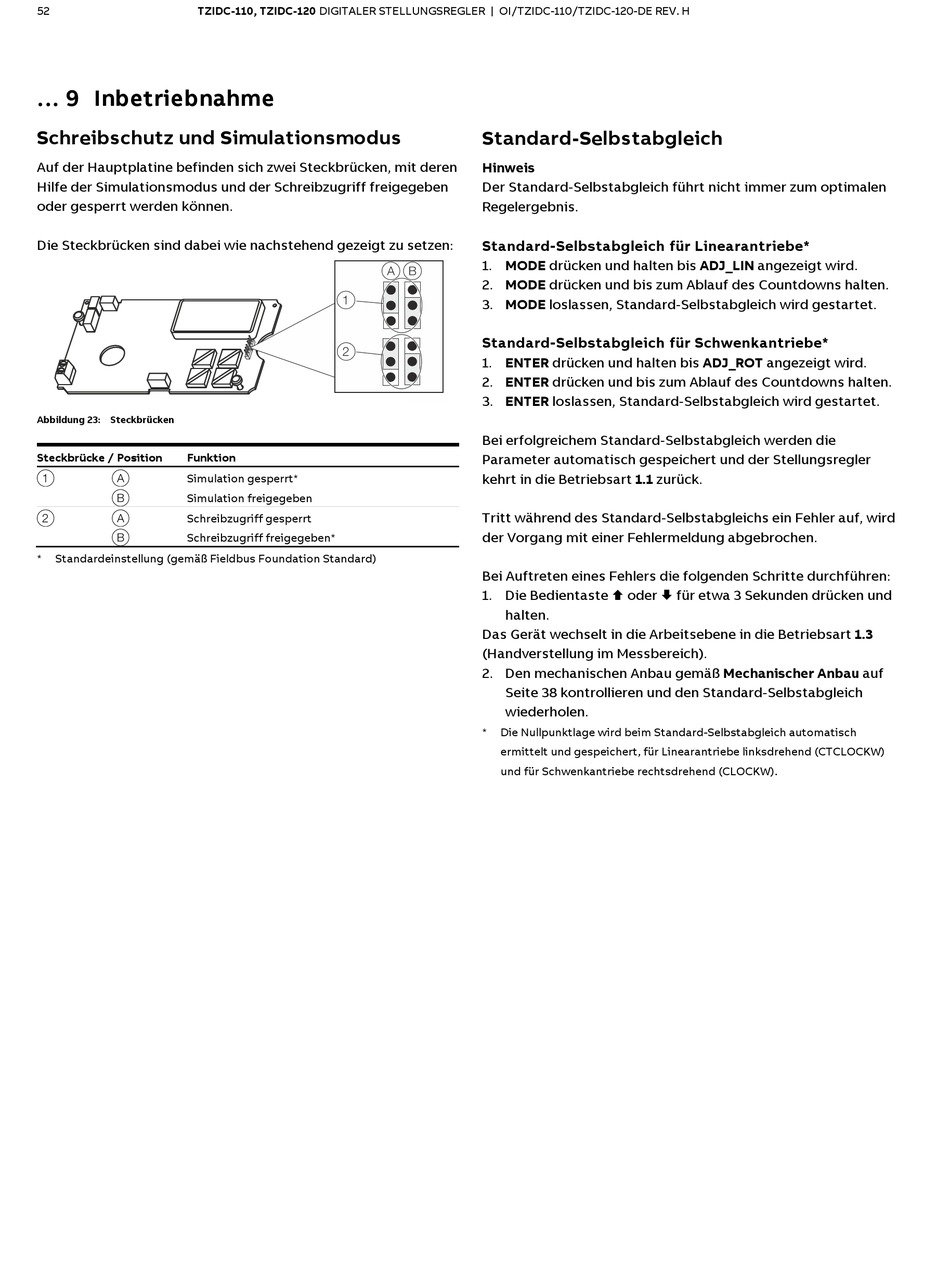

52 TZIDC-110, TZIDC-120 DIGITALER STELLUNGSREGLER | OI/TZIDC-110/TZIDC-120-DE REV. H
... 9 Inbetriebnahme
Schreibschutz und Simulationsmodus
Auf der Hauptplatine befinden sich zwei Steckbrücken, mit deren
Hilfe der Simulationsmodus und der Schreibzugriff freigegeben
oder gesperrt werden können.
Die Steckbrücken sind dabei wie nachstehend gezeigt zu setzen:
Abbildung 23: Steckbrücken
Steckbrücke / Position Funktion
1 A
Simulation gesperrt*
B
Simulation freigegeben
2 A
Schreibzugriff gesperrt
B
Schreibzugriff freigegeben*
* Standardeinstellung (gemäß Fieldbus Foundation Standard)
Standard-Selbstabgleich
Hinweis
Der Standard-Selbstabgleich führt nicht immer zum optimalen
Regelergebnis.
Standard-Selbstabgleich für Linearantriebe*
1. MODE drücken und halten bis ADJ_LIN angezeigt wird.
A B
2. MODE drücken und bis zum Ablauf des Countdowns halten.
1
3. MODE loslassen, Standard-Selbstabgleich wird gestartet.
Standard-Selbstabgleich für Schwenkantriebe*
2
1. ENTER drücken und halten bis ADJ_ROT angezeigt wird.
2. ENTER drücken und bis zum Ablauf des Countdowns halten.
3. ENTER loslassen, Standard-Selbstabgleich wird gestartet.
Bei erfolgreichem Standard-Selbstabgleich werden die
Parameter automatisch gespeichert und der Stellungsregler
kehrt in die Betriebsart 1.1 zurück.
Tritt während des Standard-Selbstabgleichs ein Fehler auf, wird
der Vorgang mit einer Fehlermeldung abgebrochen.
Bei Auftreten eines Fehlers die folgenden Schritte durchführen:
1. Die Bedientaste  oder  für etwa 3 Sekunden drücken und
halten.
Das Gerät wechselt in die Arbeitsebene in die Betriebsart 1.3
(Handverstellung im Messbereich).
2. Den mechanischen Anbau gemäß Mechanischer Anbau auf
Seite 38 kontrollieren und den Standard-Selbstabgleich
wiederholen.
* Die Nullpunktlage wird beim Standard-Selbstabgleich automatisch
ermittelt und gespeichert, für Linearantriebe linksdrehend (CTCLOCKW)
und für Schwenkantriebe rechtsdrehend (CLOCKW).
