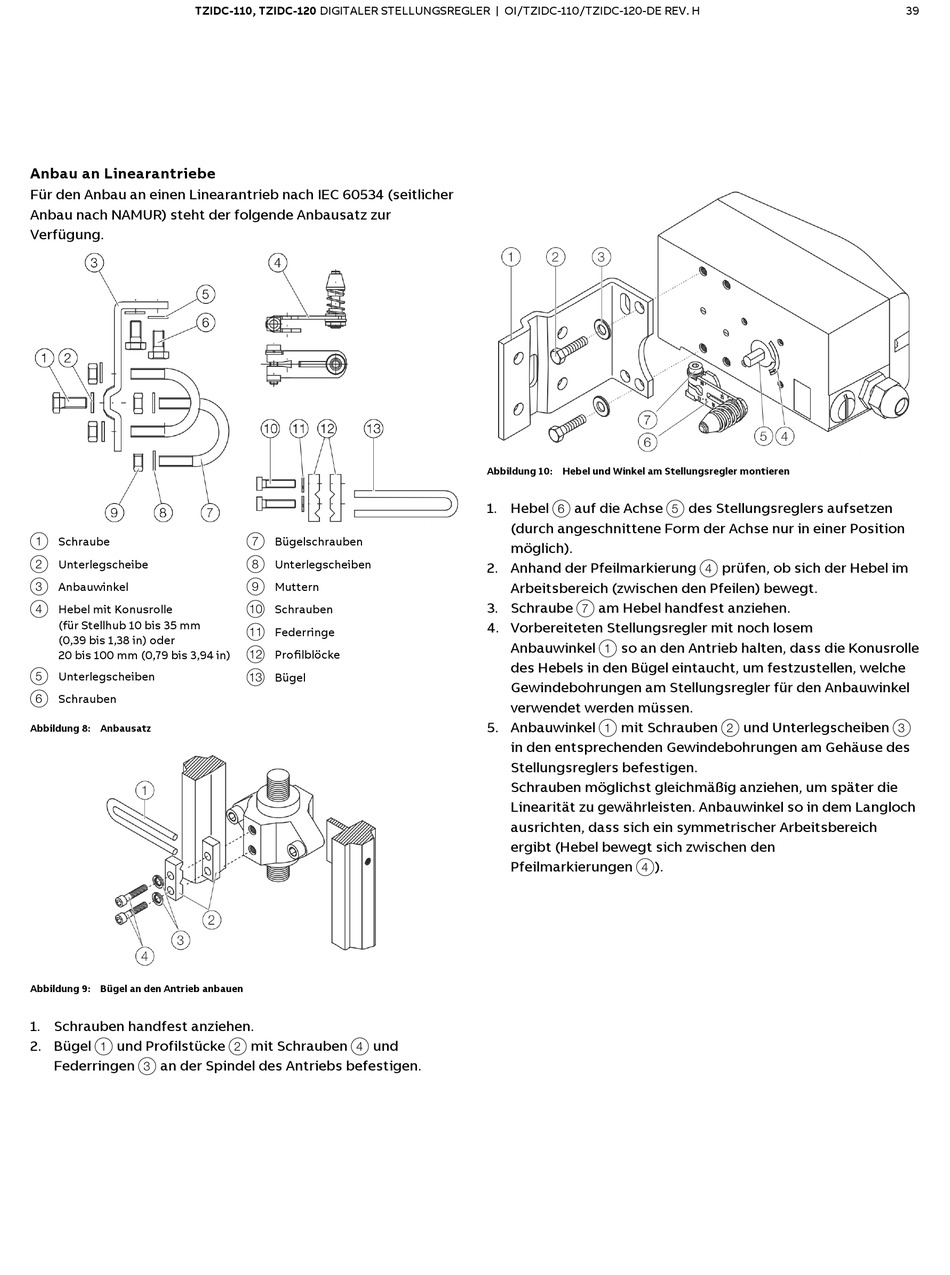

Anbau an Linearantriebe
Für den Anbau an einen Linearantrieb nach IEC 60534 (seitlicher
Anbau nach NAMUR) steht der folgende Anbausatz zur
Verfügung.
1 Schraube
2 Unterlegscheibe
3 Anbauwinkel
4 Hebel mit Konusrolle
(für Stellhub 10 bis 35 mm
(0,39 bis 1,38 in) oder
20 bis 100 mm (0,79 bis 3,94 in)
5 Unterlegscheiben
6 Schrauben
Abbildung 8: Anbausatz
Abbildung 9: Bügel an den Antrieb anbauen
1. Schrauben handfest anziehen.
2. Bügel 1 und Profilstücke
Federringen 3 an der Spindel des Antriebs befestigen.
7 Bügelschrauben
8 Unterlegscheiben
9 Muttern
j Schrauben
k Federringe
l Profilblöcke
m Bügel
2 mit Schrauben 4 und
Abbildung 10: Hebel und Winkel am Stellungsregler montieren
1. Hebel 6 auf die Achse
(durch angeschnittene Form der Achse nur in einer Position
möglich).
2. Anhand der Pfeilmarkierung
Arbeitsbereich (zwischen den Pfeilen) bewegt.
3. Schraube 7 am Hebel handfest anziehen.
4. Vorbereiteten Stellungsregler mit noch losem
Anbauwinkel 1 so an den Antrieb halten, dass die Konusrolle
des Hebels in den Bügel eintaucht, um festzustellen, welche
Gewindebohrungen am Stellungsregler für den Anbauwinkel
verwendet werden müssen.
5. Anbauwinkel 1 mit Schrauben
in den entsprechenden Gewindebohrungen am Gehäuse des
Stellungsreglers befestigen.
Schrauben möglichst gleichmäßig anziehen, um später die
Linearität zu gewährleisten. Anbauwinkel so in dem Langloch
ausrichten, dass sich ein symmetrischer Arbeitsbereich
ergibt (Hebel bewegt sich zwischen den
Pfeilmarkierungen 4 ).
5 des Stellungsreglers aufsetzen
4 prüfen, ob sich der Hebel im
2 und Unterlegscheiben
