... 6 Installation
Mechanischer Anbau
Allgemeines

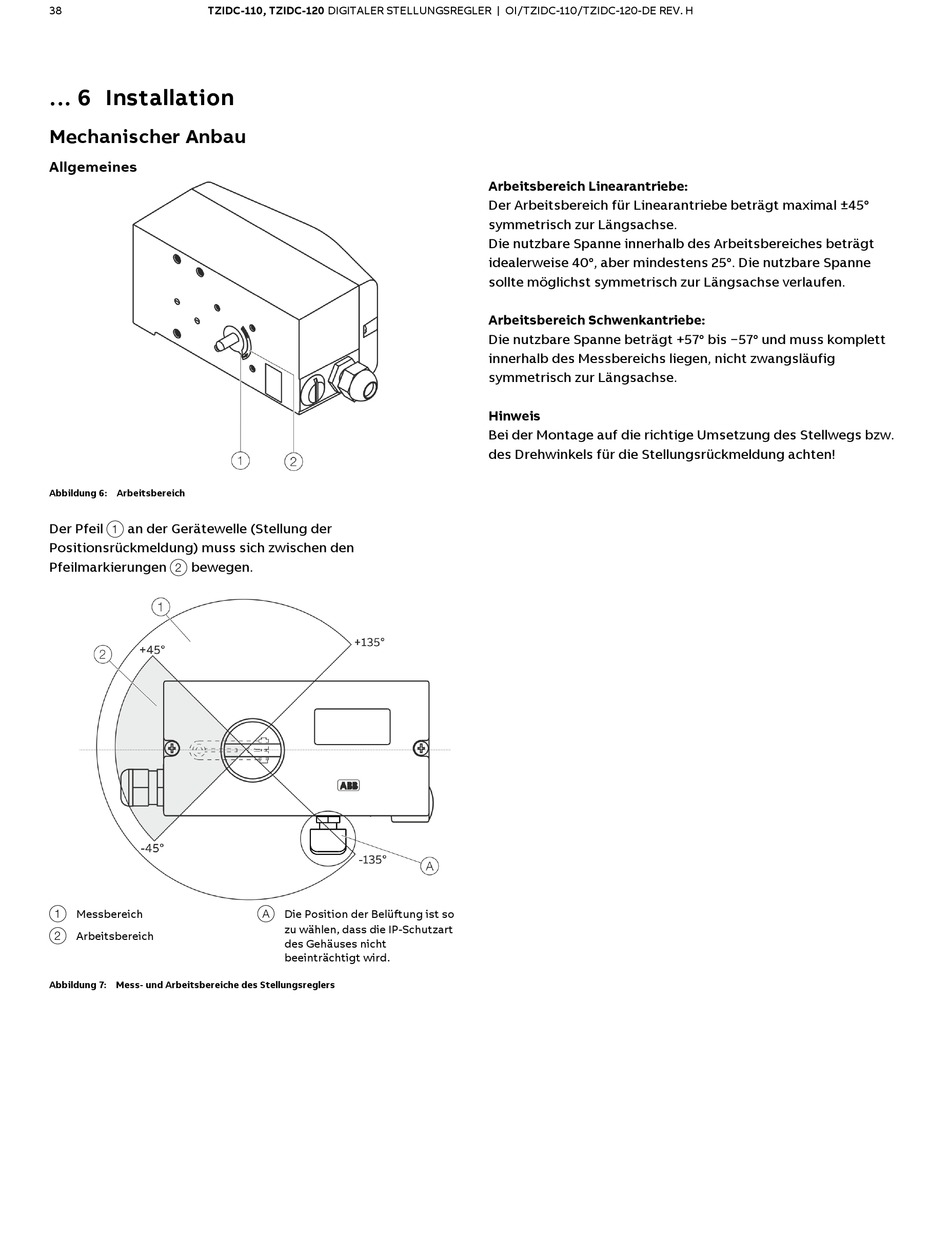

Abbildung 6: Arbeitsbereich
Der Pfeil 1 an der Gerätewelle (Stellung der
Positionsrückmeldung) muss sich zwischen den
Pfeilmarkierungen 2 bewegen.
1 Messbereich
2 Arbeitsbereich
Abbildung 7: Mess- und Arbeitsbereiche des Stellungsreglers
A Die Position der Belüftung ist so
zu wählen, dass die IP-Schutzart
des Gehäuses nicht
beeinträchtigt wird.
Arbeitsbereich Linearantriebe:
Der Arbeitsbereich für Linearantriebe beträgt maximal ±45°
symmetrisch zur Längsachse.
Die nutzbare Spanne innerhalb des Arbeitsbereiches beträgt
idealerweise 40°, aber mindestens 25°. Die nutzbare Spanne
sollte möglichst symmetrisch zur Längsachse verlaufen.
Arbeitsbereich Schwenkantriebe:
Die nutzbare Spanne beträgt +57° bis −57° und muss komplett
innerhalb des Messbereichs liegen, nicht zwangsläufig
symmetrisch zur Längsachse.
Hinweis
Bei der Montage auf die richtige Umsetzung des Stellwegs bzw.
des Drehwinkels für die Stellungsrückmeldung achten!
