44 TZIDC-110, TZIDC-120 DIGITALER STELLUNGSREGLER | OI/TZIDC-110/TZIDC-120-DE REV. H
... 7 Elektrische Anschlüsse
Anschlussbelegung TZIDC-110, TZIDC-120
+11 −12
A Grundgerät

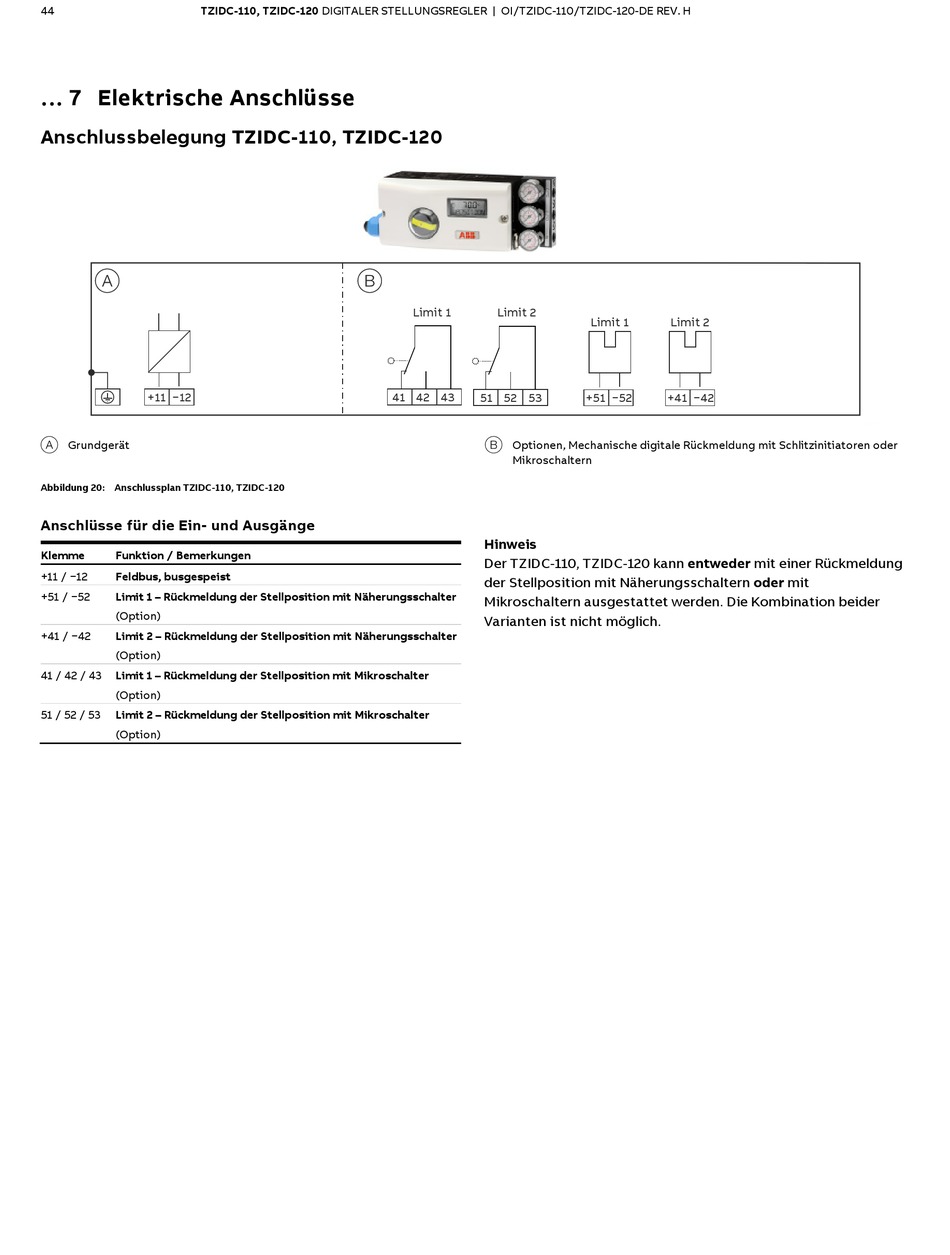

Abbildung 20: Anschlussplan TZIDC-110, TZIDC-120
Anschlüsse für die Ein- und Ausgänge
Klemme Funktion / Bemerkungen
+11 / −12 Feldbus, busgespeist
+51 / −52 Limit 1 – Rückmeldung der Stellposition mit Näherungsschalter
(Option)
+41 / −42 Limit 2 – Rückmeldung der Stellposition mit Näherungsschalter
(Option)
Limit 1 – Rückmeldung der Stellposition mit Mikroschalter
41 / 42 / 43
(Option)
51 / 52 / 53 Limit 2 – Rückmeldung der Stellposition mit Mikroschalter
(Option)
Limit 1 Limit 2
41 42 43 51 52 53
B Optionen, Mechanische digitale Rückmeldung mit Schlitzinitiatoren oder
Mikroschaltern
Hinweis
Der TZIDC-110, TZIDC-120 kann entweder mit einer Rückmeldung
der Stellposition mit Näherungsschaltern oder mit
Mikroschaltern ausgestattet werden. Die Kombination beider
Varianten ist nicht möglich.
Limit 1 Limit 2
+ 1 5 −52 + 1 4 −42
M11300
