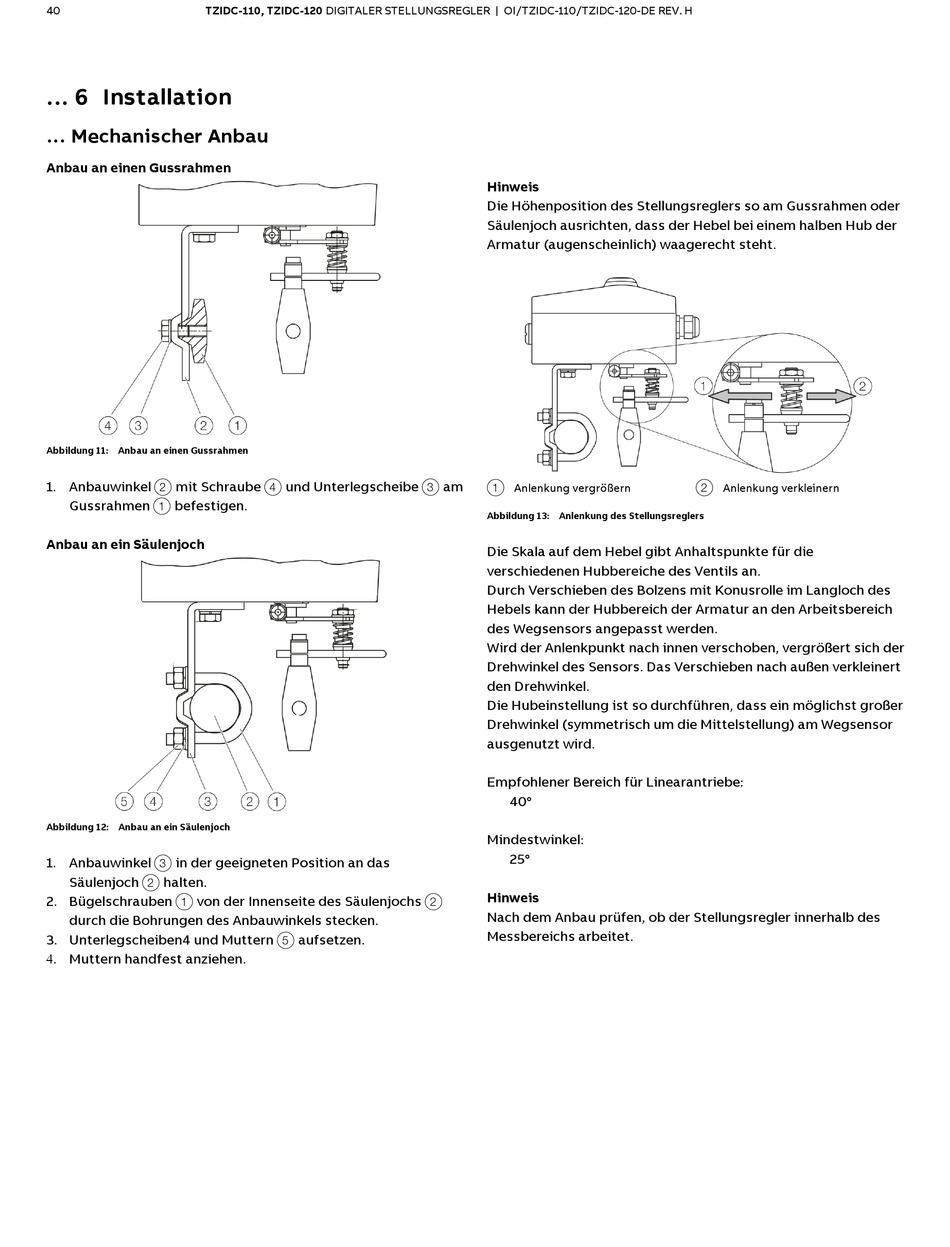

40 TZIDC-110, TZIDC-120 DIGITALER STELLUNGSREGLER | OI/TZIDC-110/TZIDC-120-DE REV. H
... 6 Installation
... Mechanischer Anbau
Anbau an einen Gussrahmen
Abbildung 11: Anbau an einen Gussrahmen
1. Anbauwinkel 2 mit Schraube
Gussrahmen 1 befestigen.
Anbau an ein Säulenjoch
Abbildung 12: Anbau an ein Säulenjoch
1. Anbauwinkel 3 in der geeigneten Position an das
Säulenjoch 2 halten.
2. Bügelschrauben 1 von der Innenseite des Säulenjochs
durch die Bohrungen des Anbauwinkels stecken.
3. Unterlegscheiben4 und Muttern
4. Muttern handfest anziehen.
4 und Unterlegscheibe 3
2
5 aufsetzen.
Hinweis
Die Höhenposition des Stellungsreglers so am Gussrahmen oder
Säulenjoch ausrichten, dass der Hebel bei einem halben Hub der
Armatur (augenscheinlich) waagerecht steht.
am
1 Anlenkung vergrößern
Abbildung 13: Anlenkung des Stellungsreglers
Die Skala auf dem Hebel gibt Anhaltspunkte für die
verschiedenen Hubbereiche des Ventils an.
Durch Verschieben des Bolzens mit Konusrolle im Langloch des
Hebels kann der Hubbereich der Armatur an den Arbeitsbereich
des Wegsensors angepasst werden.
Wird der Anlenkpunkt nach innen verschoben, vergrößert sich der
Drehwinkel des Sensors. Das Verschieben nach außen verkleinert
den Drehwinkel.
Die Hubeinstellung ist so durchführen, dass ein möglichst großer
Drehwinkel (symmetrisch um die Mittelstellung) am Wegsensor
ausgenutzt wird.
Empfohlener Bereich für Linearantriebe:
40°
Mindestwinkel:
25°
Hinweis
Nach dem Anbau prüfen, ob der Stellungsregler innerhalb des
Messbereichs arbeitet.
2 Anlenkung verkleinern
