42

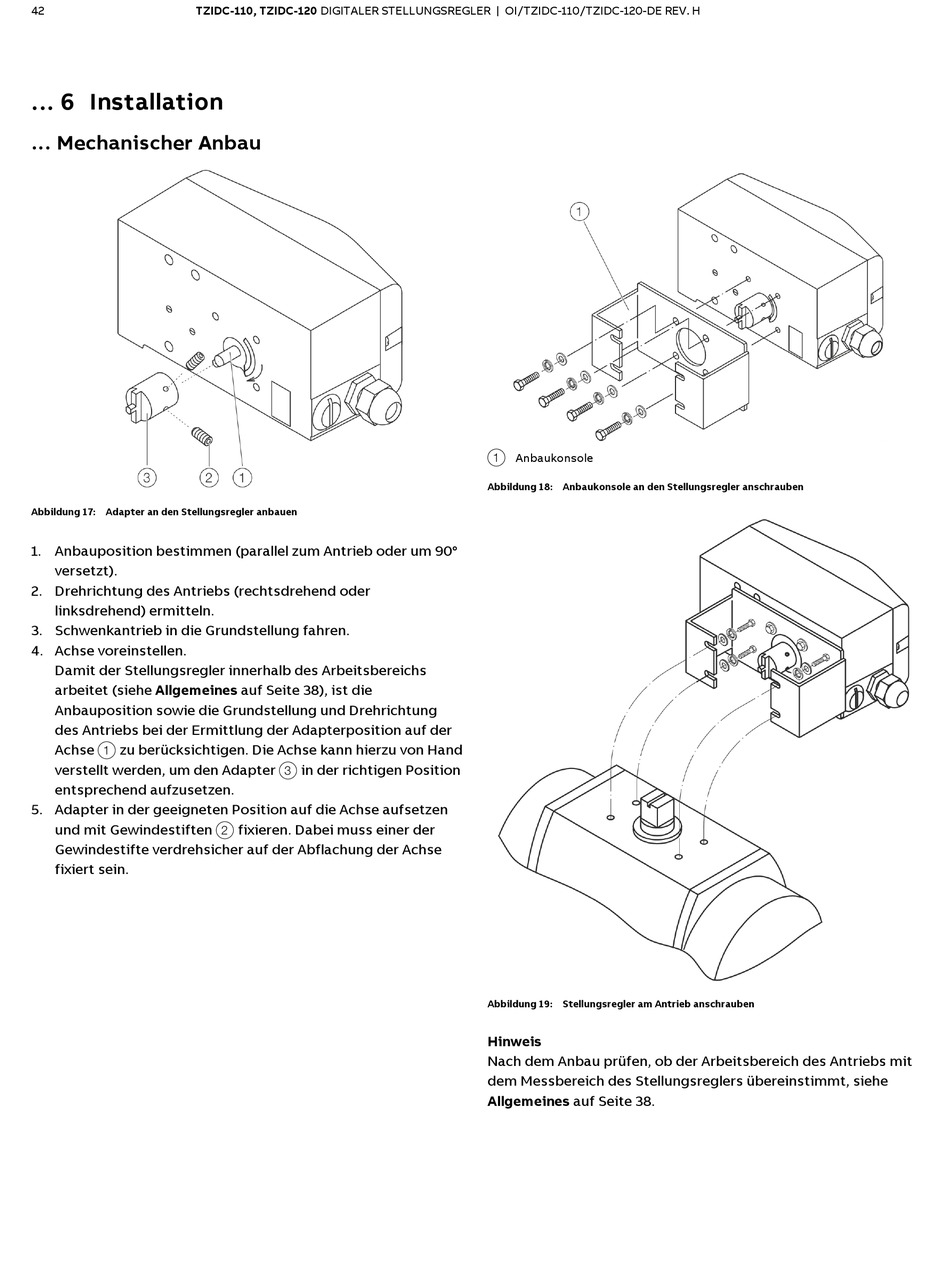

TZIDC-110, TZIDC-120 DIGITALER STELLUNGSREGLER | OI/TZIDC-110/TZIDC-120-DE REV. H
... 6 Installation
... Mechanischer Anbau
Abbildung 17: Adapter an den Stellungsregler anbauen
1. Anbauposition bestimmen (parallel zum Antrieb oder um 90°
versetzt).
2. Drehrichtung des Antriebs (rechtsdrehend oder
linksdrehend) ermitteln.
3. Schwenkantrieb in die Grundstellung fahren.
4. Achse voreinstellen.
Damit der Stellungsregler innerhalb des Arbeitsbereichs
arbeitet (siehe Allgemeines auf Seite 38), ist die
Anbauposition sowie die Grundstellung und Drehrichtung
des Antriebs bei der Ermittlung der Adapterposition auf der
Achse
1
zu berücksichtigen. Die Achse kann hierzu von Hand
verstellt werden, um den Adapter
entsprechend aufzusetzen.
5. Adapter in der geeigneten Position auf die Achse aufsetzen
und mit Gewindestiften
Gewindestifte verdrehsicher auf der Abflachung der Achse
fixiert sein.
3
in der richtigen Position
2
fixieren. Dabei muss einer der
1 Anbaukonsole
Abbildung 18: Anbaukonsole an den Stellungsregler anschrauben
Abbildung 19: Stellungsregler am Antrieb anschrauben
Hinweis
Nach dem Anbau prüfen, ob der Arbeitsbereich des Antriebs mit
dem Messbereich des Stellungsreglers übereinstimmt, siehe
Allgemeines auf Seite 38.
