Bedienungsanleitung Pablo mini

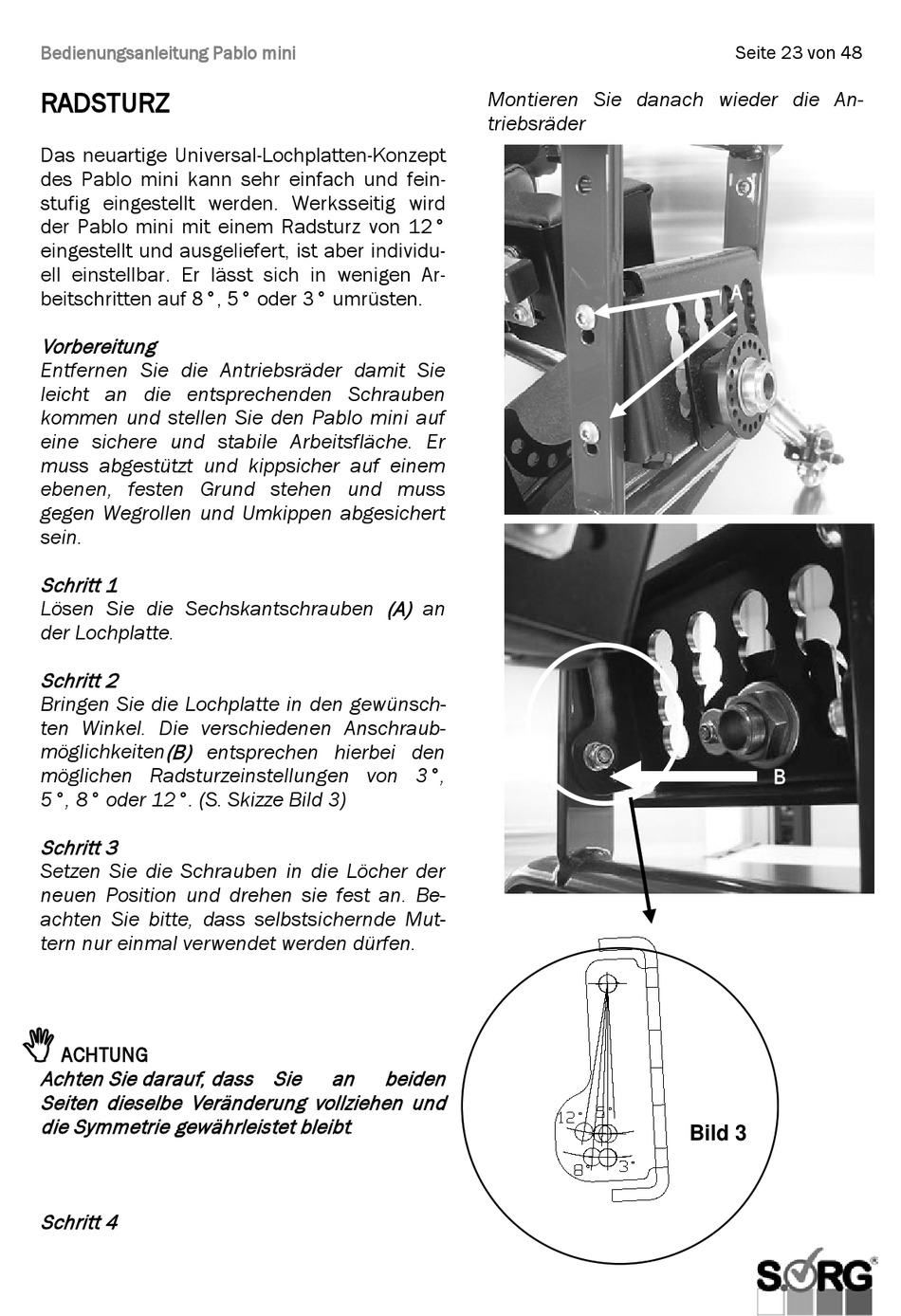

RADSTURZ
Das neuartige Universal-Lochplatten-Konzept
des Pablo mini kann sehr einfach und fein-
stufig eingestellt werden. Werksseitig wird
der Pablo mini mit einem Radsturz von 12°
eingestellt und ausgeliefert, ist aber individu-
ell einstellbar. Er lässt sich in wenigen Ar-
beitschritten auf 8°, 5° oder 3° umrüsten.
Vorbereitung
Entfernen Sie die Antriebsräder damit Sie
leicht an die entsprechenden Schrauben
kommen und stellen Sie den Pablo mini auf
eine sichere und stabile Arbeitsfläche. Er
muss abgestützt und kippsicher auf einem
ebenen, festen Grund stehen und muss
gegen Wegrollen und Umkippen abgesichert
sein.
Schritt 1
Lösen Sie die Sechskantschrauben
der Lochplatte.
Schritt 2
Bringen Sie die Lochplatte in den gewünsch-
ten Winkel. Die verschiedenen Anschraub-
(B)
möglichkeiten
möglichen Radsturzeinstellungen von 3°,
5°, 8° oder 12°. (S. Skizze Bild 3)
Schritt 3
Setzen Sie die Schrauben in die Löcher der
neuen Position und drehen sie fest an. Be-
achten Sie bitte, dass selbstsichernde Mut-
tern nur einmal verwendet werden dürfen.

ACHTUNG
Achten Sie darauf, dass Sie
Seiten dieselbe Veränderung vollziehen und
die Symmetrie gewährleistet bleibt
Schritt 4
entsprechen hierbei den
an
.
Montieren Sie danach wieder die An-
triebsräder
(A)
an
beiden
Seite 23 von 48
A
B
Bild 3
