KLD101 K-Würfel-Lasertreiber
Kapitel 7
7.1
Stromanschluss
Thorlabs empfiehlt, den Laserdiodentreiber K-Cube mit dem Thorlabs-Netzteil TPS002 zu betreiben, da es
speziell für die Verwendung mit diesem Produkt entwickelt wurde. Um jedoch Kunden die Möglichkeit zu
geben, den Würfel in Installationen zu verwenden, in denen bereits eine ±15V- und 5V-Stromversorgung
vorhanden ist, kann der Laserdiodentreiber-Würfel auch mit einer anderen externen Stromversorgung
betrieben werden, z. B. mit einem Tisch- oder Labornetzteil.
In diesem Fall muss jedoch äußerst sorgfältig darauf geachtet werden, dass es den Spezifikationen entspricht
und korrekt an den Cube angeschlossen ist. Außerhalb der Toleranz liegende Versorgungsspannungen oder
ein falscher Anschluss, auch nur kurzzeitig, können dazu führen, dass die empfindlichen elektronischen
Bauteile im Inneren des Würfels beschädigt werden und die Garantie erlischt.
Der Cube verwendet einen Standard-Eingangsstecker des Typs "Mini-DIN", der entsprechende Stecker ist bei
den meisten Standard-Elektroniklieferanten erhältlich.

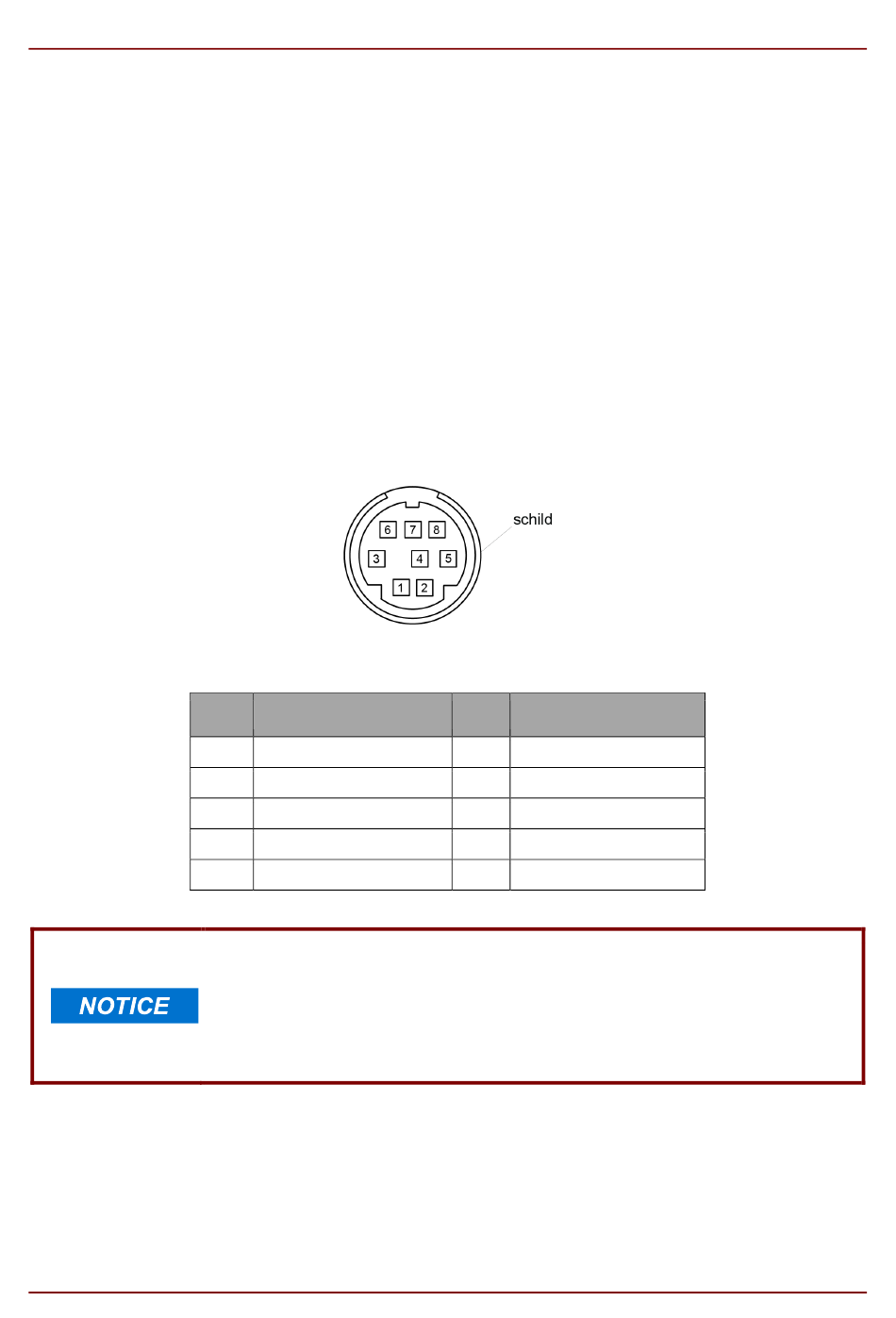

Abb. 29 zeigt die Mini-DIN-Buchse, wie sie auf der Rückseite des Würfels zu sehen ist. Die Pin-Nummerierung
entspricht dem Standard für Mini-DIN-Stecker.
7.2
Rückseitiger LD OUT-Anschluss
Der Anschluss 'LD OUT' gibt eine Reihe von elektrischen Anschlüssen frei, die für den Anschluss der Laserdiode
oder Fotodiode verwendet werden. Außerdem befindet sich hier der Interlock-Anschluss, der geschlossen
werden muss, bevor die Laserdiode eingeschaltet werden kann - siehe Abschnitt 3.6.
Die Funktionen der Stifte sind in Abb. 30 dargestellt.
Rev. C, August, 2022
Details zur Pinbelegung des Steckverbinders
Abbildung 29
Stift
Beschreibung
1
+5V
2
+5V
3
-15V
4
+15V
5
+5V
Tabelle 1 Pin-Identifikationstabelle
Bei der Verdrahtung des Mini-DIN-Steckers ist darauf zu achten, dass alle
Erdungsstifte verwendet werden und die Abschirmung mit der gemeinsamen
Masse verbunden ist. Dies bietet einen gewissen Schutz gegen Überspannungen
aufgrund von Erdungsverlusten. Ein "Erdungsverlust" kann die Elektronik im
Inneren des Würfels ernsthaft beschädigen.
POWER-Anschluss Pin-Identifikation
Stift
Beschreibung
6
Gemeinsame Masse
7
Gemeinsame Masse
8
Gemeinsame Masse
Schild
Gemeinsame Masse
