KLD101 K-Würfel-Lasertreiber

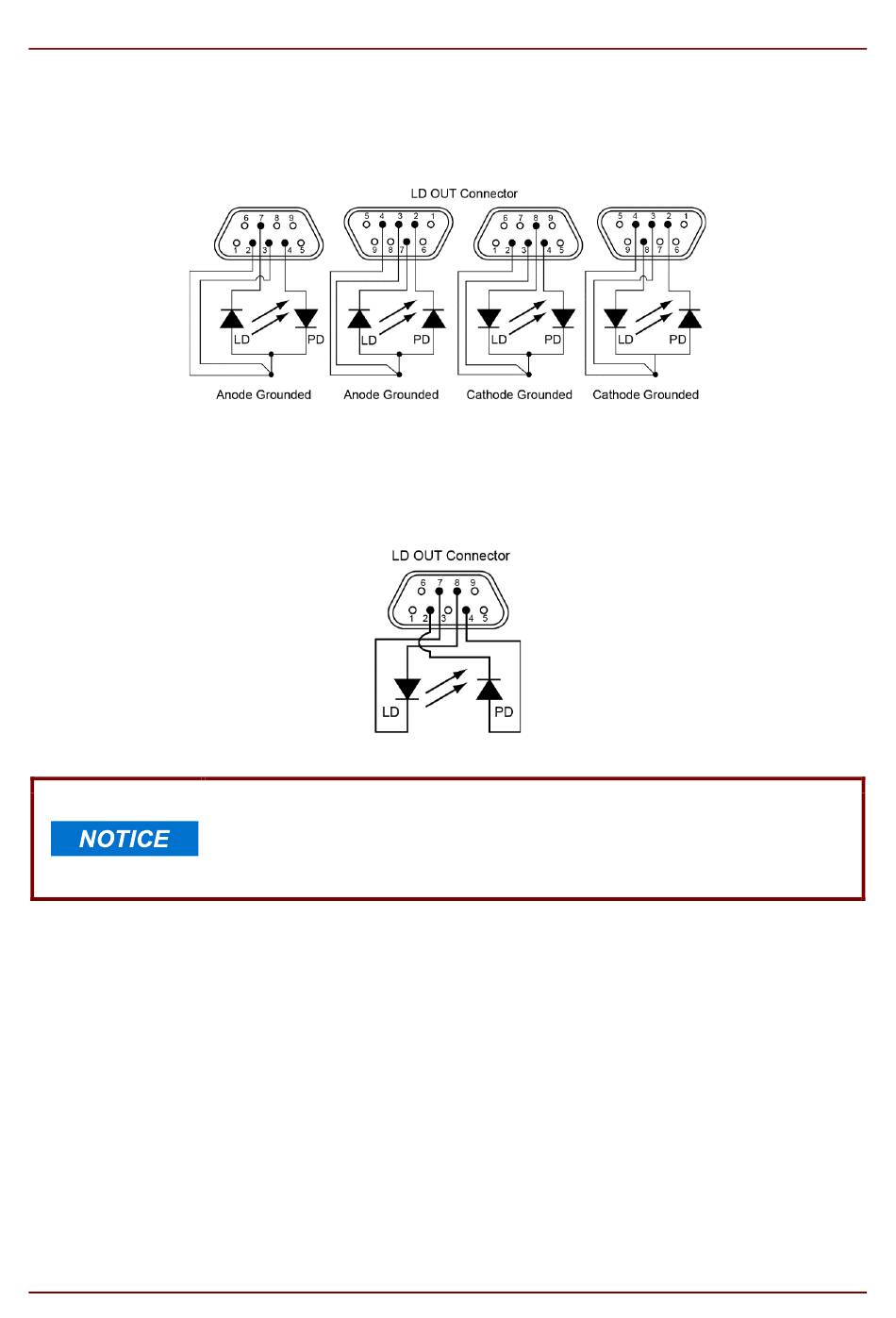

zwei übliche Konfigurationen: Anode geerdet (AG) und Kathode geerdet (CG). Dies kann aus dem Datenblatt
der Laserdiode entnommen werden und das Gerät sollte dementsprechend an den D-Typ-Anschluss des
KLD101 angeschlossen werden. Zusätzlich ist in den meisten Fällen entweder die Anode oder die Kathode der
internen Fotodiode (falls vorhanden) ebenfalls mit dem Gehäuse verbunden, was zu vier möglichen
Konfigurationen führt, wie in Abb. 8 gezeigt.
Während diese vier Konfigurationen am häufigsten anzutreffen sind, sind in einigen Fällen die Laserdiode, die
Photodiode oder beide isoliert, d.h. elektrisch nicht mit dem Gehäuse verbunden. Damit diese Arten von
Laserdioden mit dem KLD101 verwendet werden können, muss ein Anschluss der Laserdiode und/oder der
Fotodiode extern geerdet werden, idealerweise so nah wie möglich am Gehäuse.
Abbildung 9
Die Polarität der Laserdiode kann über die Schaltflächen auf der Oberseite (siehe Abschnitt 4.4.) oder über das
GUI-Einstellungsfeld (siehe Abschnitt 5.4.) eingestellt werden.
3.4.2
Anschluss der Photodiode mit Vorspannung
Es gibt 2 Betriebsarten für Photodioden: Nullvorspannung (photovoltaischer Modus) oder Sperrvorspannung
(photoleitender Modus). Beim Betrieb mit Nullvorspannung verursacht das auf die Diode fallende Licht einen
Strom durch das Gerät, was zu einer Vorwärtsvorspannung führt, die wiederum einen "Dunkelstrom" in der
dem Fotostrom entgegengesetzten Richtung induziert. Der normale Betriebsmodus des KLD101 ist der
photovoltaische Modus (Nullvorspannung).
Bei umgekehrter Vorspannung wird eine Batterie in Reihe mit der Fotodiode geschaltet, um das Gerät in
umgekehrter Vorspannung zu halten. Dies geschieht normalerweise, um das Einschwingverhalten (d. h. die
Geschwindigkeit) der Fotodiode zu verbessern. Wenn die Fotodiode mit Sperrvorspannung betrieben werden
soll, kann die Batterie wie in Abb. 10 unten gezeigt angeschlossen werden.
Rev. C, August, 2022
Abbildung 8
Schwimmende Laserdioden- und Photodiodenanschlüsse
In diesem Fall kann der Masseanschluss (Pin 3) mit der Anode (Pin 8) oder der
Kathode (Pin 7) der Laserdiode und mit der Anode (Pin 4) oder der Kathode (Pin 2)
der Fotodiode verbunden werden. Um Messfehler zu vermeiden, sollte dieser
Anschluss so nah wie möglich an der Laserdiode erfolgen.
Laserdioden-Verbindungen
Page 11
